直列四缸内燃发动机结构三维设计

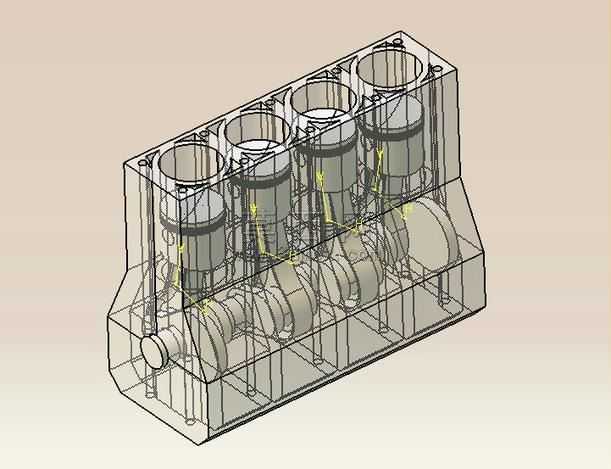

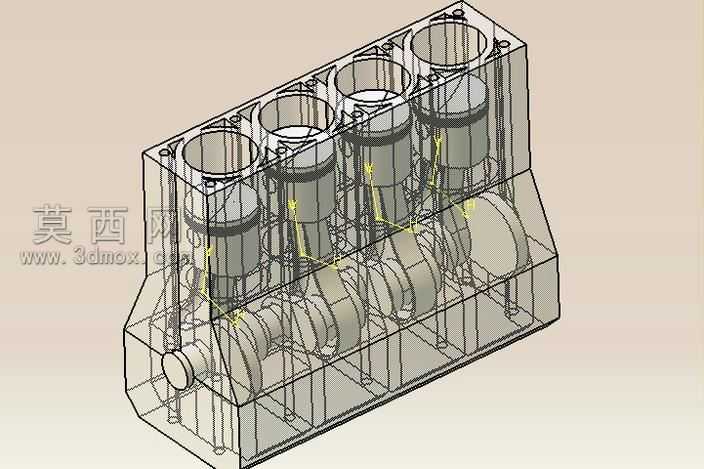

本作品为直列四缸内燃发动机的三维结构设计，建模阶段采用参数化特征建模方式，先梳理发动机核心工作逻辑与部件层级关系，从核心的曲柄连杆机构入手搭建基础骨架：首先完成曲轴的参数化建模，依据四缸发动机的点火间隔角设定曲轴曲柄销的相位角度，保证四个曲柄销两两对应180度相位差，匹配四缸机的做功顺序需求，曲轴的主轴颈、曲柄臂、平衡块均按照实际内燃机的结构比例做特征细化，平衡块的配重轮廓做了平滑过渡处理，兼顾结构合理性与视觉呈现效果。随后完成活塞组件的建模，包含活塞本体、活塞环、活塞销、连杆部件，活塞顶部的凹坑造型按照常规汽油机的燃烧室形态做简化设计，活塞裙部的型线做了微幅的锥面椭圆特征还原，连杆的大小头孔径、杆身的工字型截面均按照通用内燃机的尺寸比例设定，保证四个活塞连杆组件与曲轴的装配约束完全匹配，运动过程中无干涉问题。缸体部分采用直列四缸的经典布局，四个缸筒的中心距按照统一参数设定，缸体的水套、加强筋结构做了适度简化，既保留内燃机缸体的典型结构特征，又避免过多冗余细节干扰整体结构展示。渲染阶段采用暖调柔光环境，金属部件分别赋予不同质感的材质：曲轴、连杆等运动件采用哑光铸铁材质，活塞采用铝合金哑光材质，缸体部分采用半透明的工程塑料材质做剖切展示处理，能够清晰看到内部曲柄连杆机构的排布与装配关系，背景采用渐变暖黄色调，突出发动机核心结构的视觉重心。设计过程中优先保证核心运动机构的装配逻辑准确，所有运动副的约束关系均按照实际内燃机的工作原理设定，可直观展示四缸发动机曲轴旋转带动活塞做往复直线运动的工作过程，整体模型结构清晰，部件层级分明，既可以作为内燃机结构教学的展示素材，也可作为动力机械相关设计的参考基础模型，通过半透明的缸体处理方式，让内部核心结构的传动关系一目了然，无需拆解即可完整呈现四缸内燃机的核心构造。
