透明剖面式液压缸结构三维设计

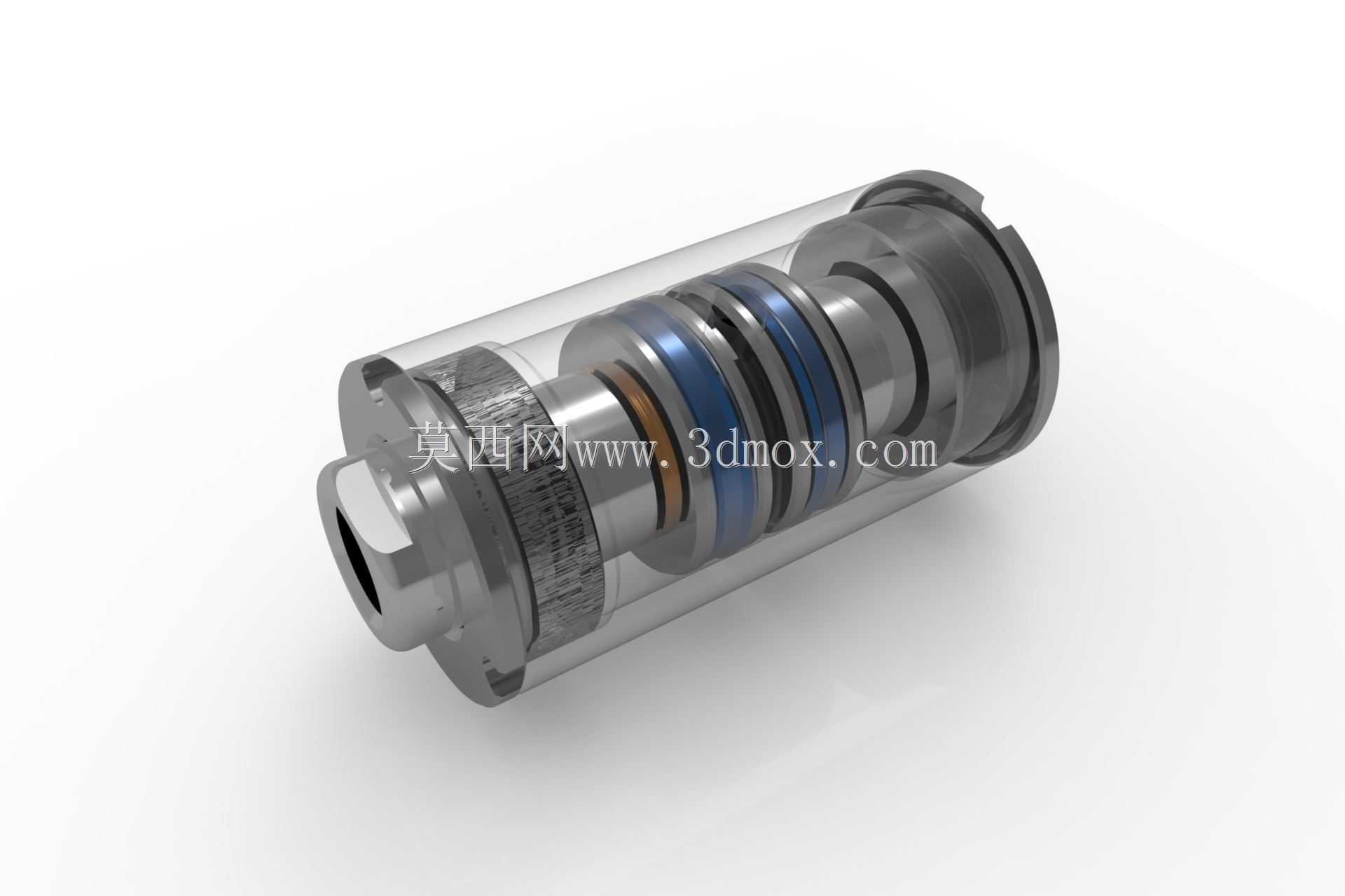

　　这款采用透明剖面展示形式的液压缸，核心应用覆盖工业液压系统的直线执行场景，从机床工装的夹紧定位、自动化生产线的工件推压，到工程机械的动作驱动、重型设备的载荷顶升，都能见到同结构元件的身影。作为液压系统中将流体压力能转换为机械往复直线动能的核心部件，它的设计完全围绕密封可靠性、动作平顺性、安装适配性三个核心工程需求展开。从结构设计逻辑来看，模型特意采用半透明缸筒的呈现形式，能直观看到内部堆叠的多层密封组件、导向环、活塞本体与活塞杆的配合关系：活塞部位的多层密封分别承担高压油腔封油、低压侧防泄漏、往复运动刮除油膜的作用，不同材质的密封件分层布置，既避免高压工况下的内泄问题，也能减少往复运动时的密封磨损，延长元件使用寿命；

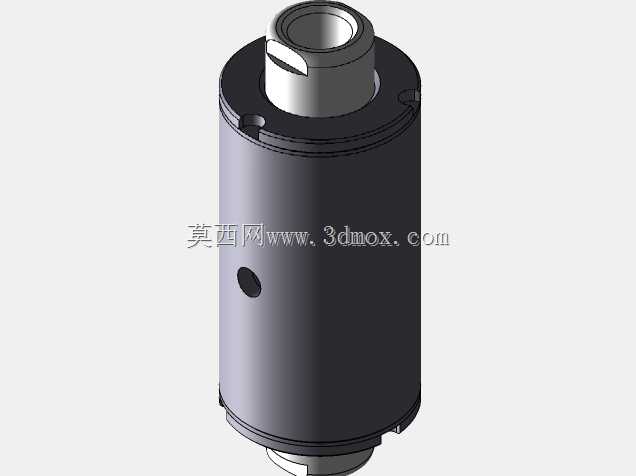

　　缸筒两端的端盖结构集成了油口接口与活塞杆导向结构，导向套与活塞杆的配合公差经过严格匹配，既能承受活塞杆侧向的偏载力，也能保证往复运动时的同轴度，避免活塞杆出现卡滞、偏磨的问题。在安装边界的设计上，这款缸体采用圆柱形本体结构，两端的安装接口可以适配法兰式、铰轴式、耳环式等多种安装连接形式，缸体外径尺寸可以根据不同的推力需求匹配对应通径规格，活塞杆伸出端的连接螺纹可以适配不同的负载接头，不管是水平安装的推料工位，还是垂直安装的顶升工位，都能通过调整安装附件完成适配。从功能特性上看，这款结构的液压缸可以适配矿物液压油、水乙二醇等多种传动介质，多层密封的设计可以承受中高压区间的系统工作压力，活塞与缸筒之间的配合间隙经过精准控制，

　　既减少内泄带来的效率损失，也避免间隙过小导致的运动阻力过大问题；缸体内部的流道设计经过优化，油液进入缸腔时不会直接冲击密封件，减少高速油流对密封的冲蚀损伤，同时也能降低活塞换向时的液压冲击，让往复动作更加平顺。对于结构设计从业者来说，这个剖面模型可以清晰参考液压缸内部的密封排布逻辑、活塞与活塞杆的连接方式、端盖与缸筒的密封配合结构，在进行非标液压系统设计时，可以直接参考各部件的尺寸比例关系，确定缸筒壁厚、活塞宽度、密封槽尺寸等核心参数，避免出现密封选型错误、配合公差不合理导致的泄漏、卡滞问题；对于设备选型人员来说，通过这个透明模型可以直观理解不同密封结构对应的适用工况，根据设备的工作压力、往复频率、负载偏载情况选择对应结构的液压缸，减少选型失误带来的设备故障。
