多通路集成液压歧管内部流道结构

　　这套三维结构呈现的是液压系统里集成式歧管阀块的内部流道与外接接口布局，把常规分散布置的油管、阀件安装位、测压点、执行元件供油通路整合在同一块基体内部，在工程机械、机床液压站、冶金设备、注塑机液压单元这类管路密集的场景里，能大幅减少外接管路数量，降低接头泄漏概率，也让整机液压单元的布置更紧凑。

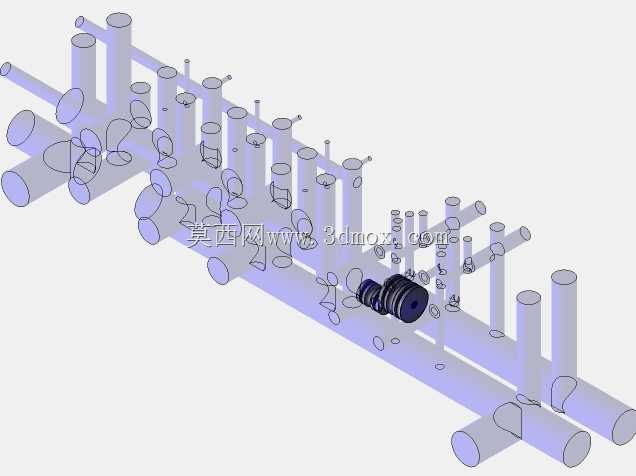

　　从结构拆解视角看，模型里所有直立的圆柱段对应阀块顶面、侧面的元件安装孔位，包括电磁阀插装孔、溢流阀安装座、压力传感器接口、单向阀容纳腔，横向贯穿的圆柱通路就是内部高压油道，不同直径的流道对应不同通流能力：主供油、主回油通路通径更大，控制油、泄油通路通径更小，流道之间的交叉位置做了圆滑过渡，避免直角台阶造成的油液湍流、局部压力损失，也减少流道死角处的油液淤积、杂质卡滞风险。

　　设计这类歧管内部结构时，首先要匹配液压系统的工作压力与流量，主油路的通径按照管内油液流速3~6m/s核算，回油通路流速控制在2m/s以内，避免流速过高带来的发热与振动。布局阶段优先把大流量主通路放在阀块基体下层，减少深孔加工的长径比，工艺上深孔钻加工的流道长径比通常不超过10，超过这个范围钻头容易偏斜，甚至击穿相邻流道造成窜油。各个阀件的安装孔位按照液压原理图的动作逻辑排布：进油口先连通溢流阀、压力检测口，再分路到各个换向阀的进油腔，回油通路统一汇总后接油箱，泄油通路单独开孔直接回油箱，不和主回油道合并，避免回油背压影响泄油侧元件的正常动作。

　　安装边界方面，阀块的顶面所有直立接口的端面都要预留密封槽位置，插装阀、电磁阀的安装法兰面平面度要求控制在0.02mm以内，外接管路的接口螺纹按照通径匹配公制或英制管螺纹，接口伸出长度要留出扳手操作空间，相邻两个阀件的安装轮廓不能出现干涉，电磁阀的接线插头位置要预留至少30mm的插拔空间，侧面的油口距离安装基准面要留出管接头拧紧的操作余量。阀块整体的外形尺寸根据排布的元件数量确定，流道之间的最小壁厚按照工作压力的1.5倍耐压强度核算，31.5MPa工作压力的工况下，相邻高压流道之间的壁厚不小于5mm，高压流道到阀块外表面的壁厚不小于4mm，避免试压时出现变形、渗漏。

　　模型里单独拆分出的小型圆柱组件就是流道末端的螺塞、堵头，用于封堵深孔钻加工时的工艺通孔，装配时堵头端面加装组合密封垫，拧紧后保证高压下无外漏。歧管集成化设计替代了传统的分散管路连接，省去了大量弯管、管接头、法兰连接件，不仅压缩了液压站的整体占用空间，也减少了管路振动带来的接头松动故障，后期维护时只需要拆卸对应阀件，不需要拆解大量外接油管，现场检修效率明显提升。流道布局阶段还要避免不同压力等级的油路近距离平行布置，防止高压油的脉动冲击影响低压控制油路的压力稳定性，对需要精准调压的控制油路，会在流道末端预留阻尼孔安装位，通过选配不同孔径的阻尼来调节执行元件的动作响应速度，消除液压缸启停时的冲击爬行。
