立式长条型流体管路观察视镜结构

这款观察镜主要应用在流体输送管路系统中，可直观观测管路内部流体的流动状态、液位高度以及介质清澈度，常见于化工流体输送、实验室流体回路、小型水处理设备、制冷制热循环管路等场景，安装在管路的直管段位置，无需拆解管路即可快速判断内部介质运行情况，排查管路堵塞、介质断流、气泡混入等常见故障，大幅降低日常运维的排查成本。

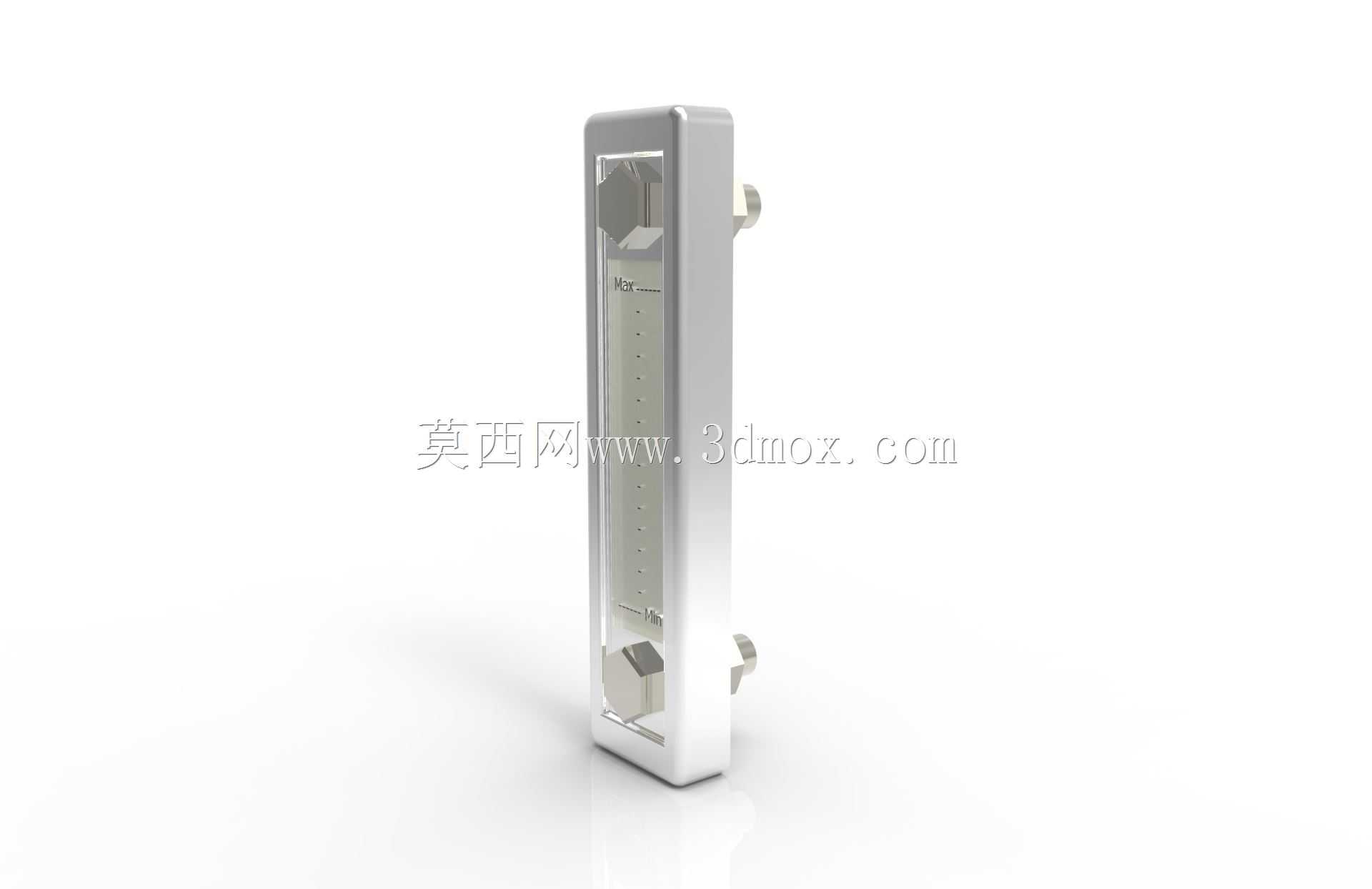

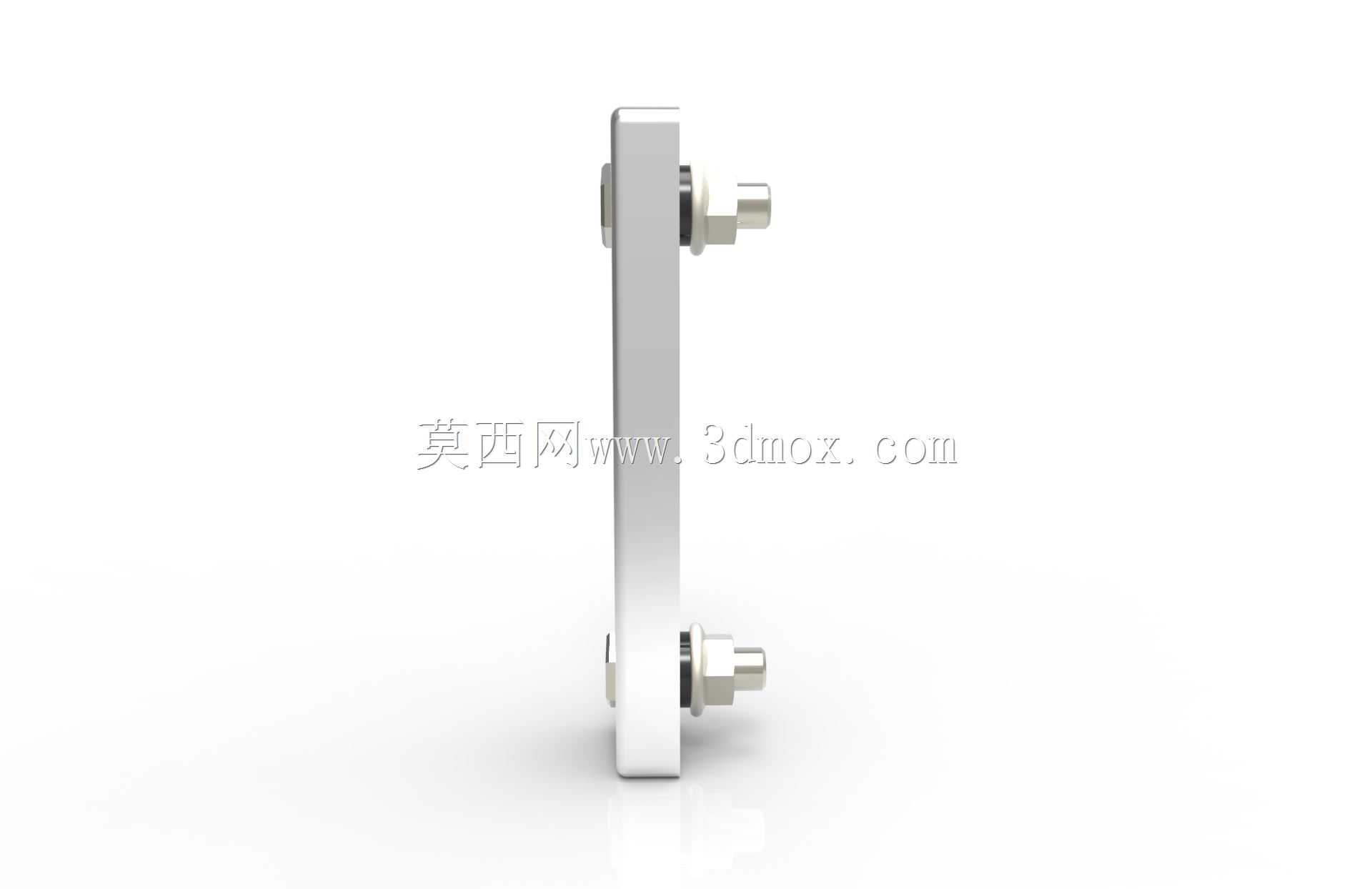

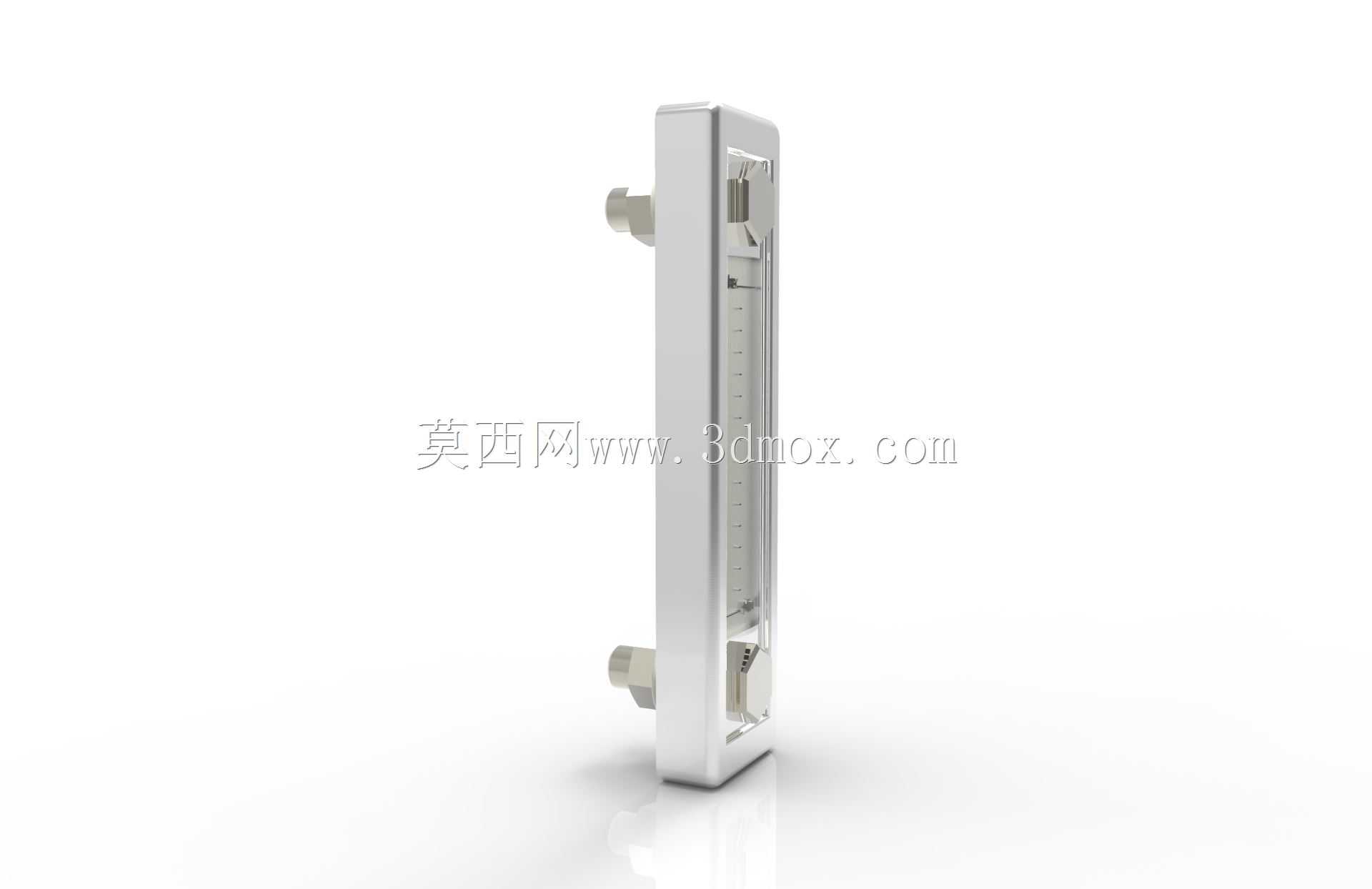

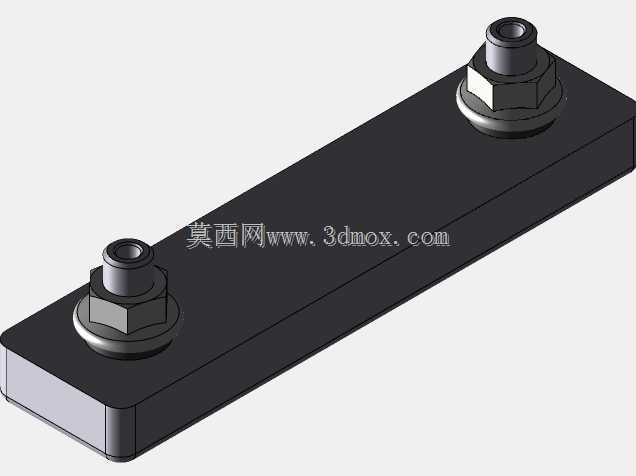

从结构设计来看，整体采用立式长条型窄边结构，主体外壳做了圆角钝化处理，避免安装运维过程中划伤操作人员，外壳两侧预留了外螺纹连接接头，可直接对接同管径的金属管路或软管，安装时不需要额外定制转接接头，适配常规的管路安装空间，整体厚度较薄，即使在排布密集的管路簇中也能找到合适的安装位置，不会和周边管路、阀件产生安装干涉。视窗部分采用高透明耐压材质，沿主体长度方向布置，观测视野覆盖整个纵向区间，不管是观测动态的流体流动，还是静态的液位高度，都能获得无遮挡的观测视角，视窗和主体外壳的衔接处做了密封嵌槽设计，装配时嵌入密封件即可满足常规压力下的密封要求，避免介质渗漏。

设计过程中优先考虑了现场观测的实用性，没有多余的装饰性结构，所有结构特征都服务于观测功能与安装便利性：主体外壳的金属部分做了表面抛光处理，一方面提升抗腐蚀能力，适配多数常规流体介质的使用场景，另一方面光滑的表面不容易积留灰尘污渍，日常擦拭维护非常方便。两侧的连接接头和主体为一体化结构，相比拼接式结构强度更高，能承受管路运行过程中的振动与压力波动，不会出现接头断裂脱落的问题。安装边界方面，该观察镜的安装只需要保证视窗侧朝向操作人员的观测方向即可，不需要额外预留过大的操作空间，日常观测时站在管路侧面就能清晰看到内部状态，后期如果需要更换密封件，只需要拆解视窗压条即可完成操作，不需要将整个观察镜从管路上拆下，大幅降低维护工作量。

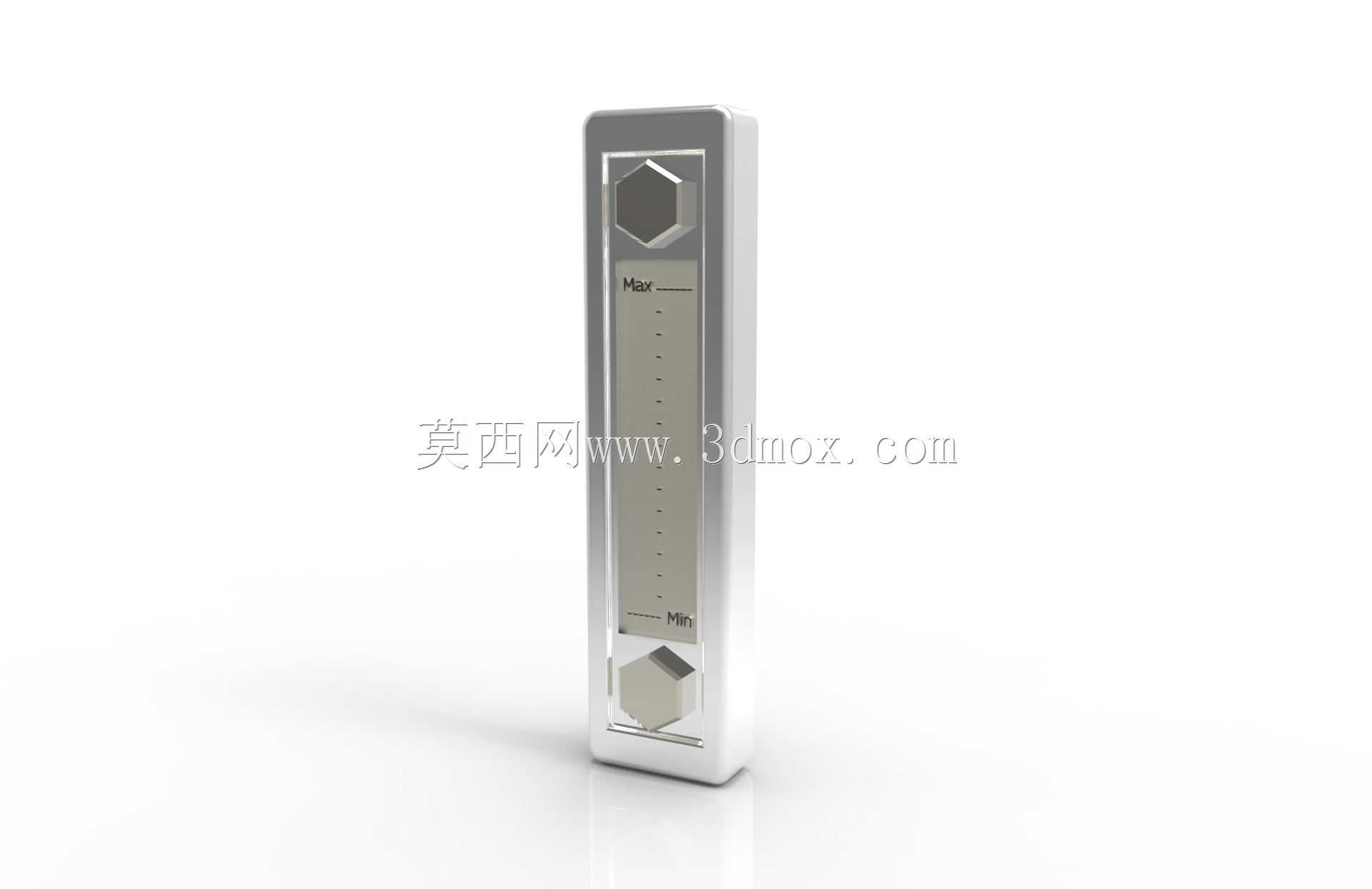

在实际选型应用中，这类长条型观察镜相比传统圆形视镜，纵向观测范围更大，既可以观测瞬时的流体流动状态，也能配合刻度标识实现液位高度的粗略读取，在小型试验装置、台式流体设备上应用时，不需要额外加装独立的液位传感器，通过目视就能掌握介质存量，简化设备的整体结构，降低制造成本。结构建模过程中，对视窗的密封间隙、接头的螺纹公差、外壳的壁厚都做了参数化设定，可根据不同的管路压力、管径需求快速调整尺寸参数，衍生出适配不同安装场景的系列化型号，外壳的加强筋结构隐藏在侧边圆角位置，既保证了整体结构强度，又不会破坏外观的整体性，安装在设备外露位置时也能保持整洁的视觉效果。
