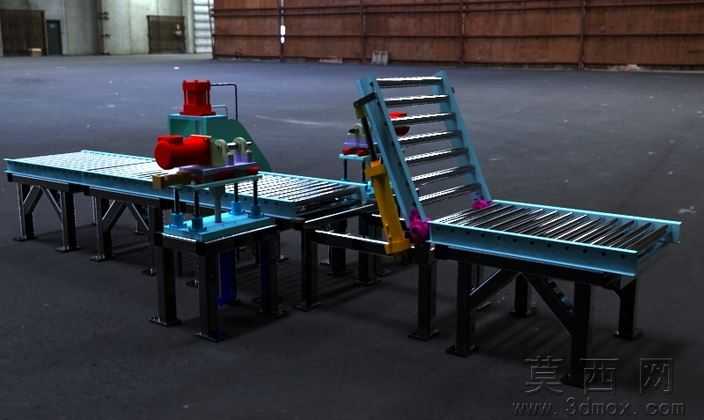

大型装配滚筒输送线SolidWorks设计模型

本模型为大型装配滚筒输送线三维设计成果，建模阶段以SolidWorks2011为核心工具，采用自底向上的装配建模流程：首先完成标准件的参数化建模，涵盖滚筒轴、轴承座、支撑脚架、驱动电机座等独立零件，通过几何约束与尺寸关联确保零件间的配合精度，再按照输送线的工位布局依次完成水平输送段、顶升转向段、倾斜爬坡段的子装配体搭建，最终通过同轴、重合、距离等装配约束完成总装，全程保留完整的建模特征树，支持对单个零件的参数修改与结构调整。参数设计层面，模型严格匹配工业级装配输送线的常规设计规范，水平段辊筒间距按照通用工装托盘的尺寸设定，支撑腿高度预留可调节余量，倾斜段的倾斜角度控制在物料防滑输送的合理区间，驱动段的电机安装位匹配标准减速电机的安装尺寸，转向机构的顶升行程满足托盘转位的空间需求，所有配合间隙均按照机械设计公差要求预留，可直接导出工程图用于生产参考。渲染材质方面，模型对不同部件赋予了对应工业材质：机架部分采用发黑处理的结构钢材质，辊筒表面赋予镀锌金属质感，驱动电机外壳采用铸铁哑光材质，气动部件采用铝合金阳极氧化质感，警示部件赋予醒目的工程塑料红色材质，渲染效果还原了车间实际设备的视觉特征，可用于方案展示与项目汇报。结构原理上，该输送线采用多段组合式布局，水平段依靠动力滚筒的摩擦力带动工装托盘直行，转向段通过顶升机构将托盘抬升后完成90度转位，衔接倾斜段实现不同高度工位的物料输送，各段可独立控制启停，适配装配工序的节拍需求，整体结构兼顾重载承载能力与输送稳定性，可满足大型工件的装配流转需求。软件兼容层面，模型除原生SolidWorks2011格式外，附带通用STL格式文件，可兼容UG、Pro/E、CATIA等主流三维设计软件导入查看，也可导入切片软件用于3D打印验证，不同格式均保留完整的装配结构，不会出现零件缺失或配合错位问题。研发教学应用层面，该模型可作为物流输送装备设计的参考案例，帮助机械设计从业者掌握组合式输送线的布局思路与装配约束方法，也可用于高校机械设计、物流工程专业的课程设计实训，让学生直观理解滚筒输送线的工作原理与结构组成，还可作为自动化生产线方案设计的原型参考，缩短方案研发的建模周期。
