焊接结构辐板式多槽传动皮带轮

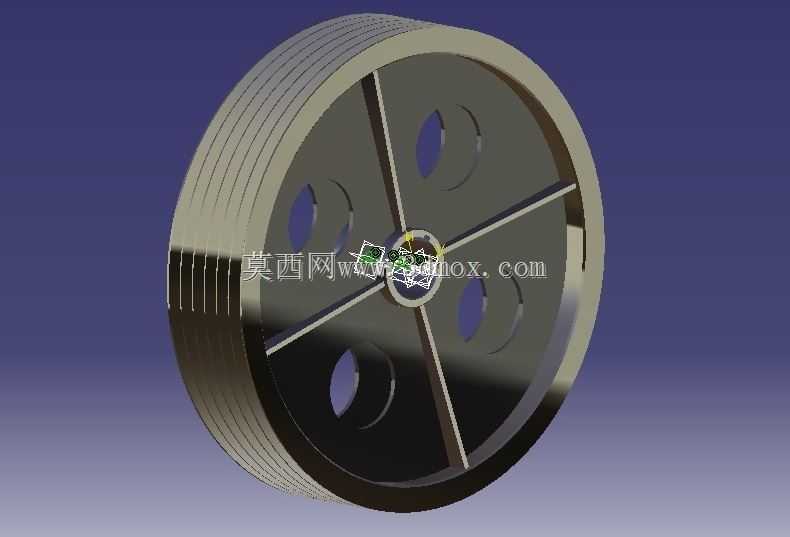

　　这款焊接结构的皮带轮，主要应用在中大功率的工业传动场景中，常见于建材加工设备、农用输送机组、中型风机以及老式机床的主轴传动端，相比铸造皮带轮，焊接结构的生产周期更短，针对小批量定制化的传动需求适配性更强，不需要开模即可快速完成生产交付。从结构设计来看，轮缘部分采用多楔带槽设计，可适配对应规格的V带或者多楔带，多槽结构能够有效提升传动接触面积，降低单根带的负载，减少传动过程中的打滑概率，同时轮缘的槽型经过焊接后精加工处理，保证槽面的粗糙度和形位公差满足带传动的啮合要求，避免运行过程中出现带体偏磨、异常发热的问题。辐板部分采用十字交叉的筋板焊接结构，而非整板式辐板，四个对称分布的减重孔在保证整体结构刚性的前提下，

　　大幅降低了带轮自身的转动惯量，启停阶段的动态响应更好，也减少了主轴端的静负载，十字筋板与轮毂、轮缘的连接位置均采用满焊工艺，焊后做去应力处理，避免高速运转过程中焊缝位置出现应力开裂，同时对称的筋板结构也方便做动平衡校正，通常这类带轮的动平衡等级可做到G6.3级，满足线速度25m/s以内的传动需求。安装边界上，中心轮毂的内孔可根据配套轴径做定制加工，可设计成直孔带键槽、锥套锁紧等多种连接形式，轮毂的轴向长度根据安装轴的支撑跨距设计，保证与轴的配合长度足够，避免运行过程中出现偏摆。设计这类焊接带轮时，需要重点核算轮缘的壁厚、辐板筋的厚度以及焊缝的焊脚尺寸，根据传递的额定扭矩核算焊缝的抗剪强度，同时要控制焊接变形量，

　　焊后通过机加工修正轮缘的圆度和槽型位置度，保证装配后带轮的径向跳动和端面跳动在允许范围内。这类焊接皮带轮相比铸造件，在单件小批量的设备改造、非标设备设计场景中成本优势明显，同时材料选用常用的Q235结构钢即可，焊接工艺成熟，后期维护更换也更加便捷，不需要依赖铸造厂的排产周期，适合非标传动场景的快速落地。
