双缸卧式小型内燃机结构设计方案

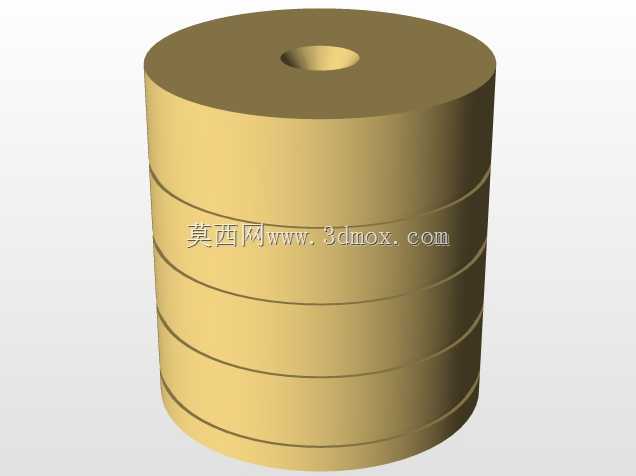

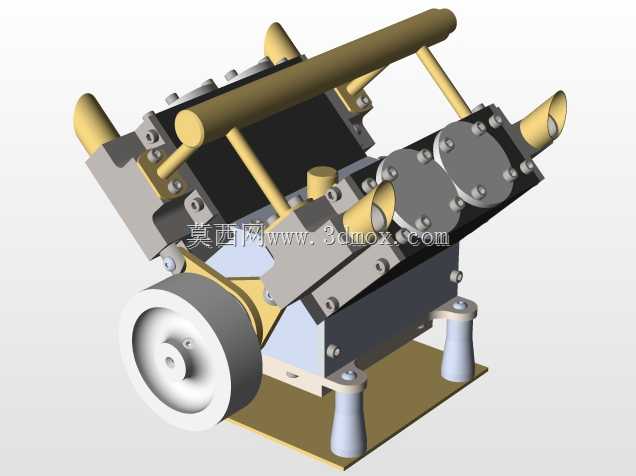

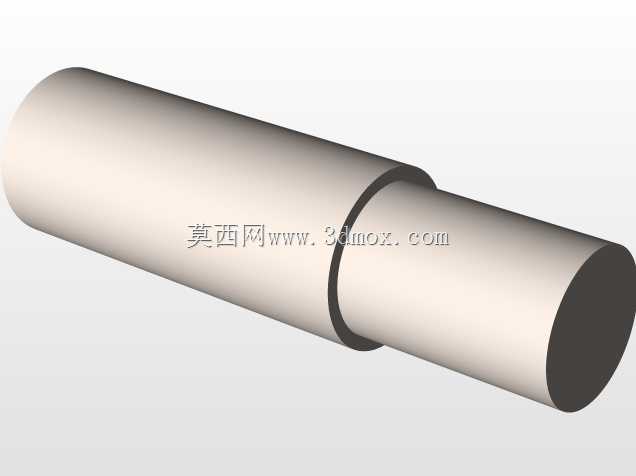

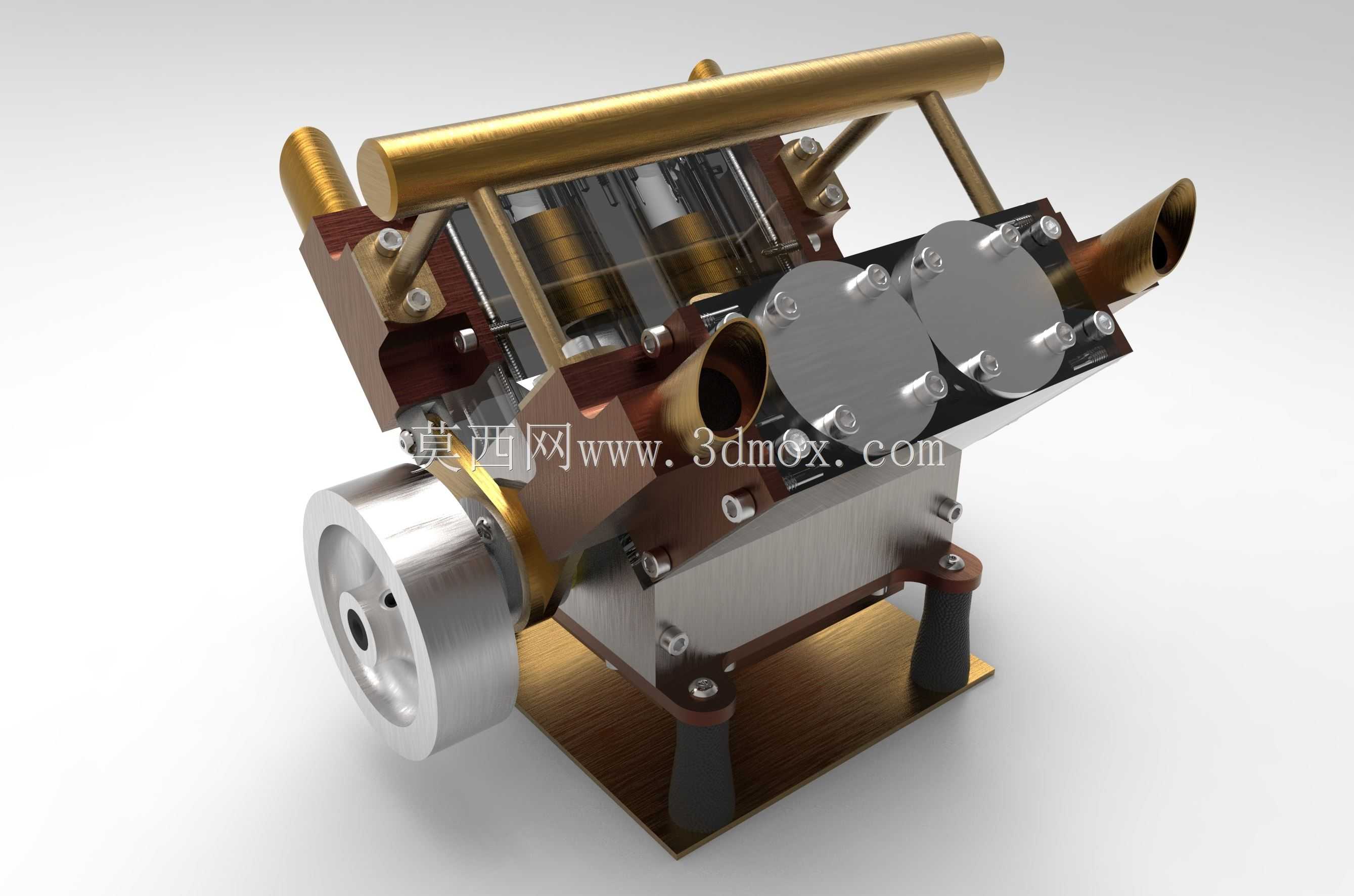

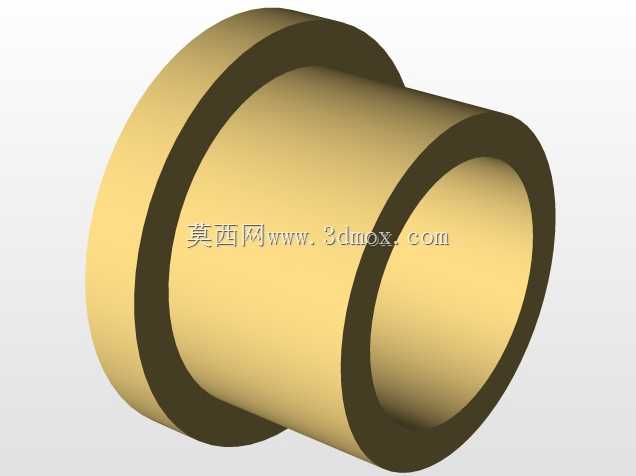

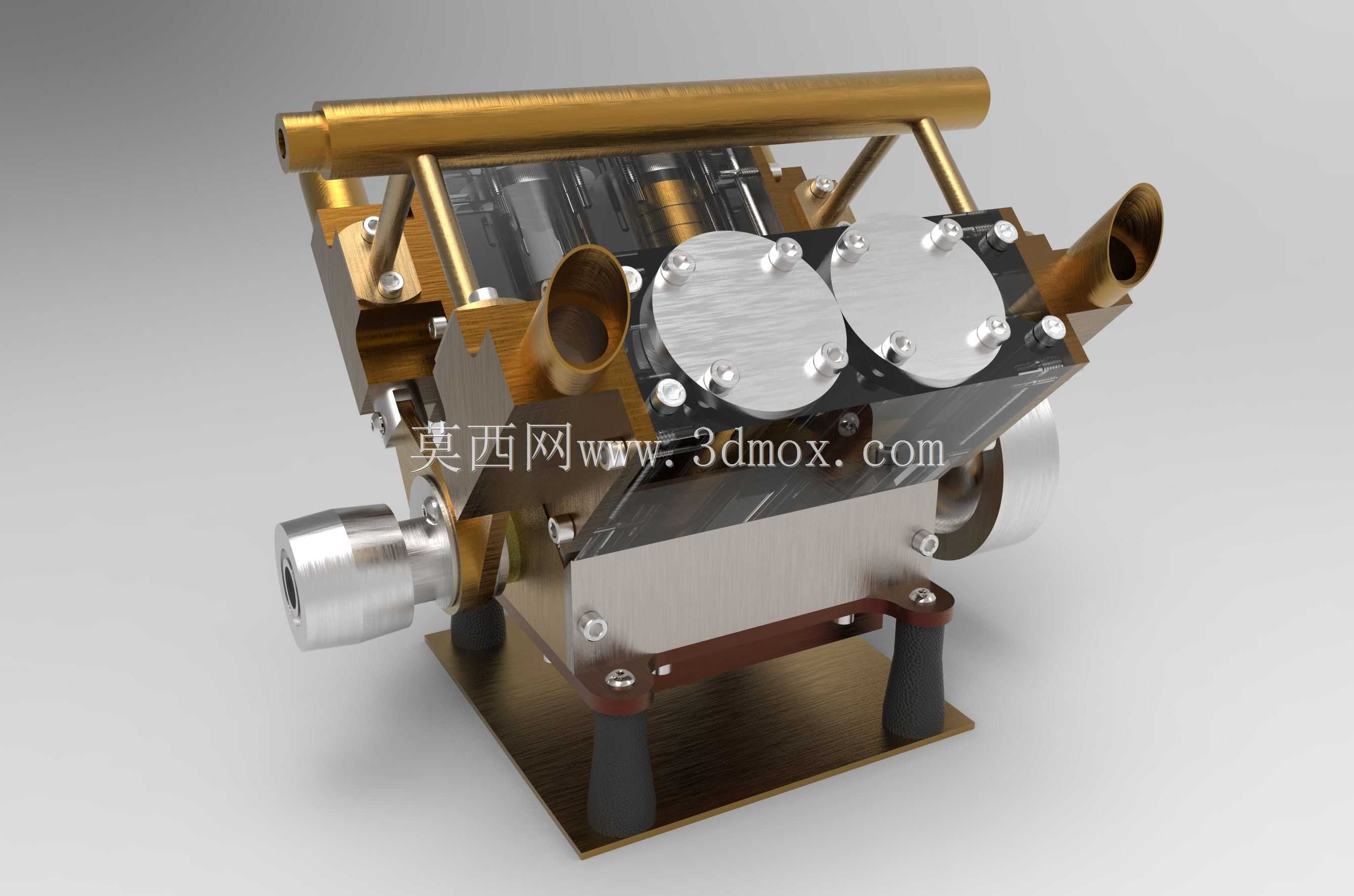

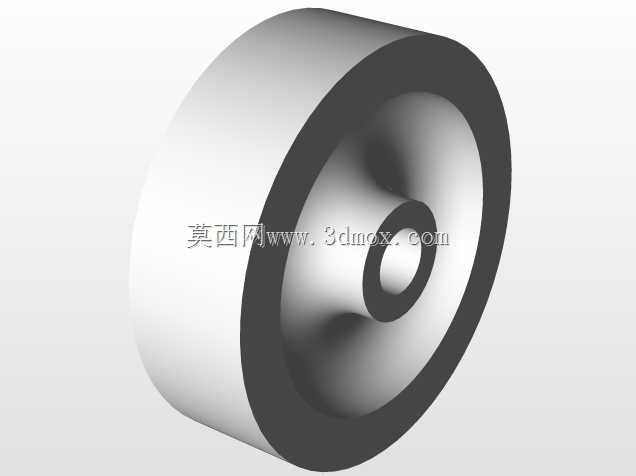

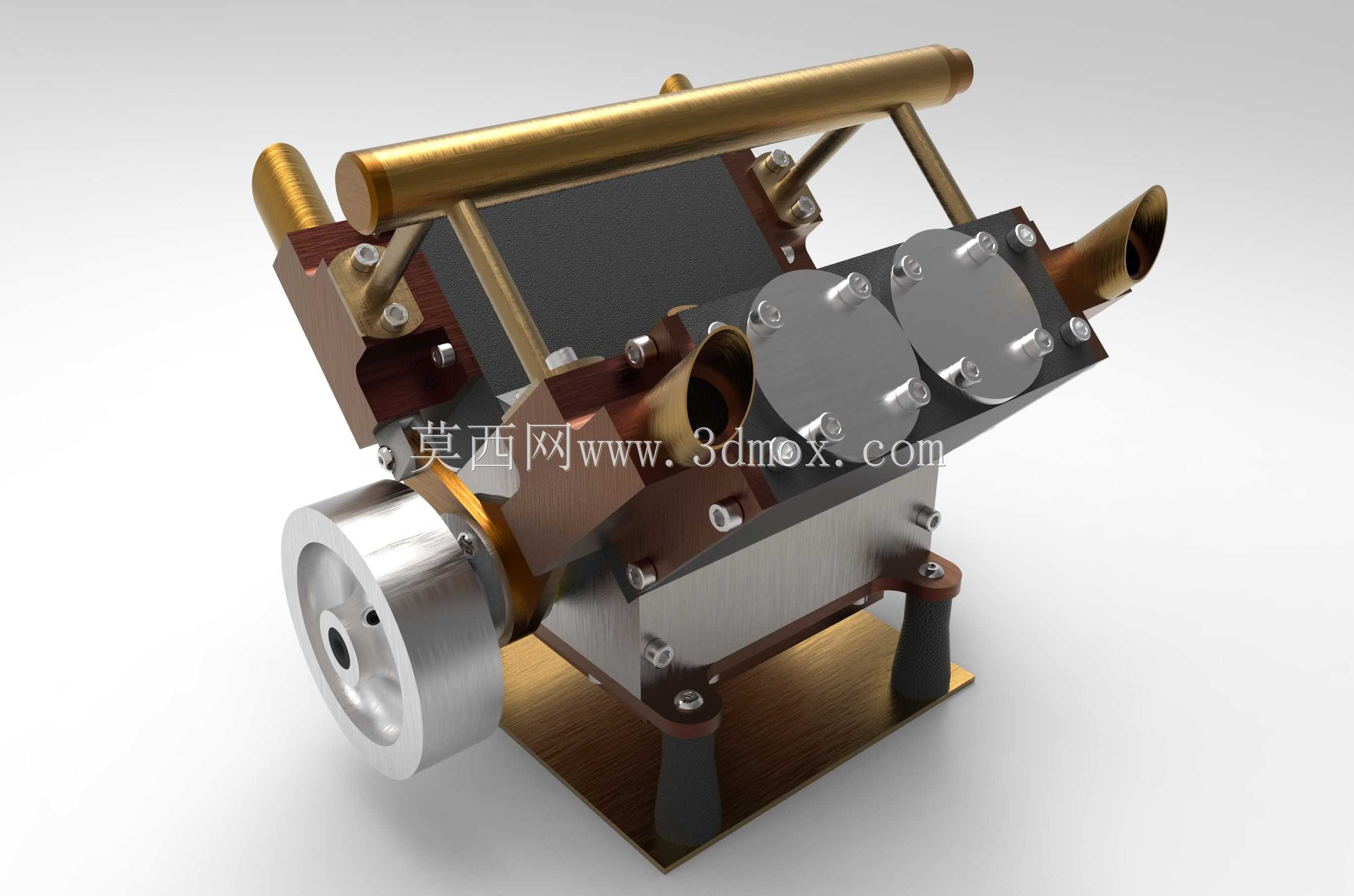

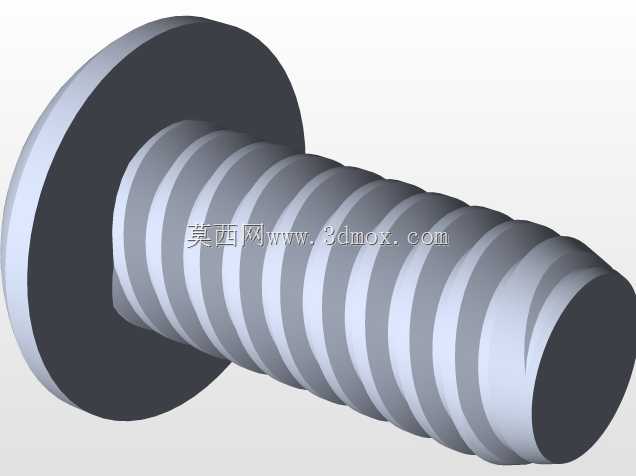

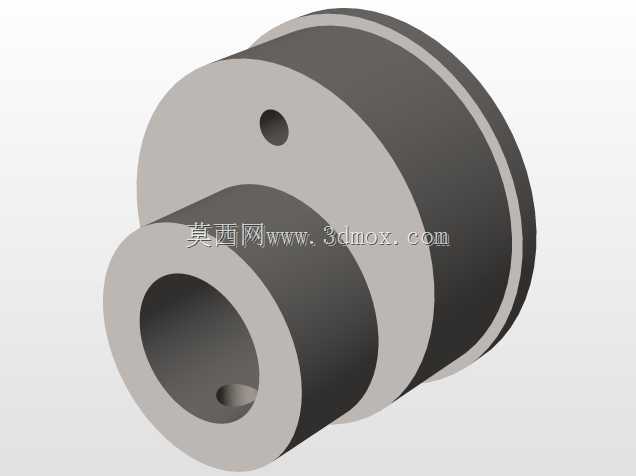

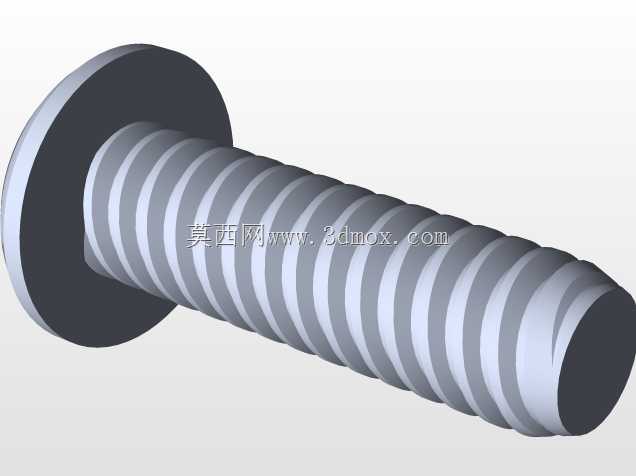

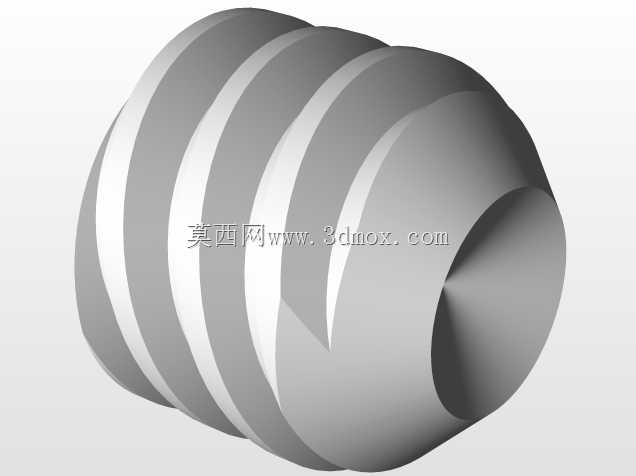

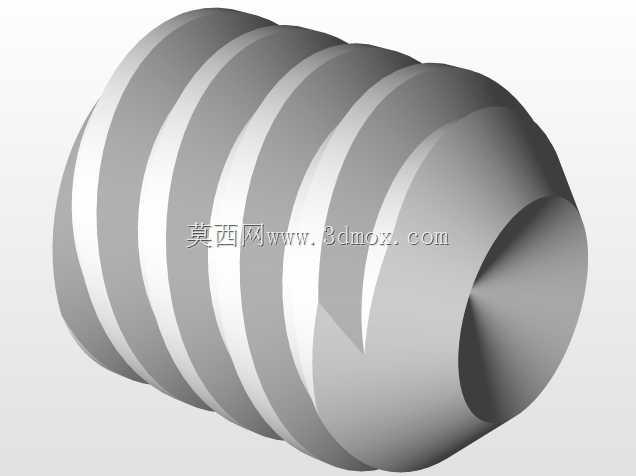

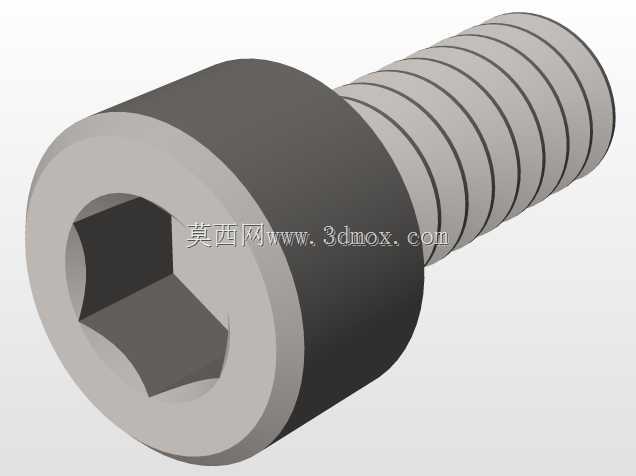

　　这款小型双缸卧式动力装置，常被适配在小型便携动力设备、模型动力总成、小型作业机具的动力端，能为需要紧凑动力输出的场景提供稳定的机械能输出，相比单缸同排量机型，它的运转平顺性更优，双缸交替做功的模式能大幅降低输出轴的扭矩波动，减少配套设备的振动传导。从结构设计来看，整机采用卧式布局，将输出带轮布置在机身侧端，能直接通过皮带传动对接负载端，不需要额外加装转角传动机构，有效压缩了动力总成的轴向安装空间。缸头部分采用对称式双阀组布局，两个独立缸盖通过螺栓紧固在缸体上，密封面做了平面度公差控制，能保证燃烧室的密封性能，避免做功过程出现气压泄漏影响输出效率。排气接口采用侧置斜向设计，排气走向顺着机身侧方引出，不会和上方的便携提手结构产生干涉，

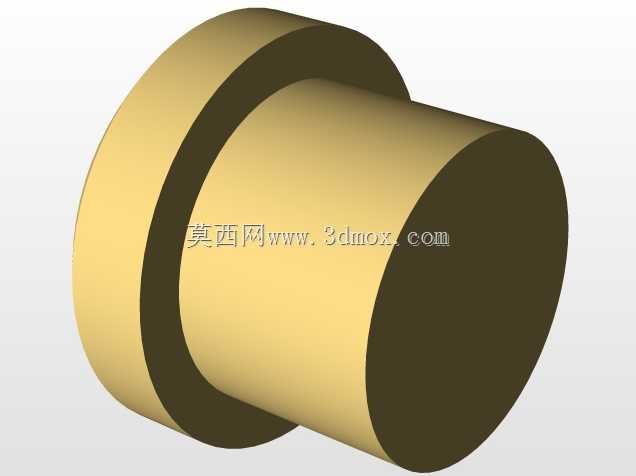

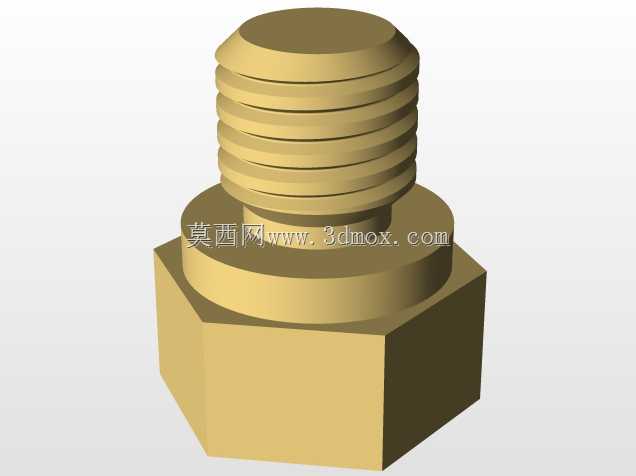

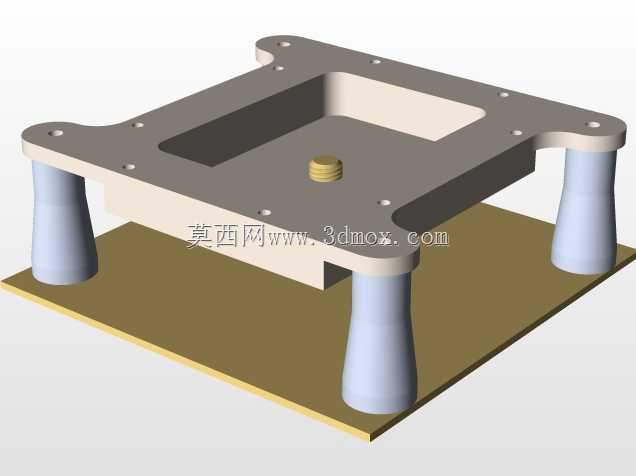

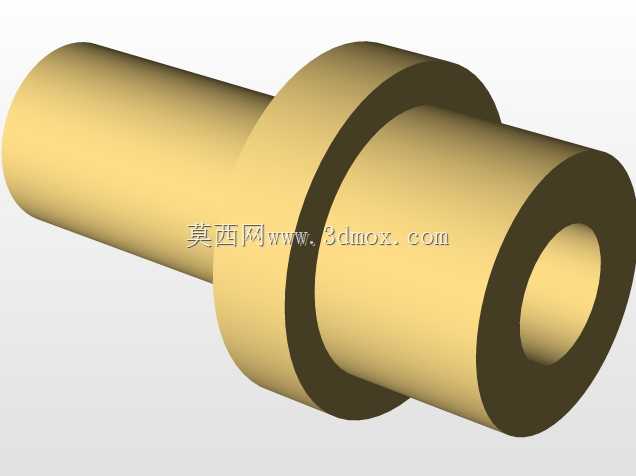

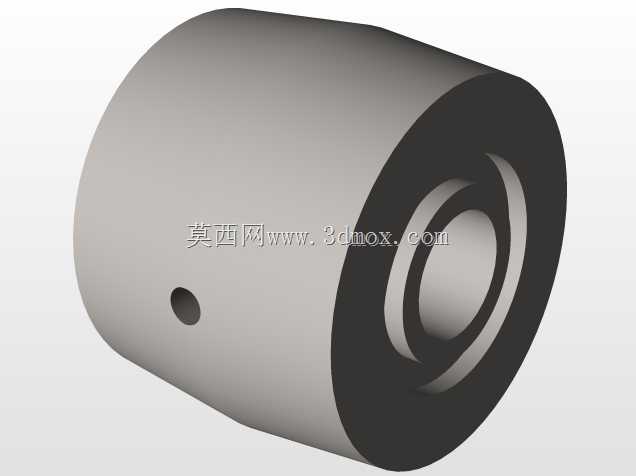

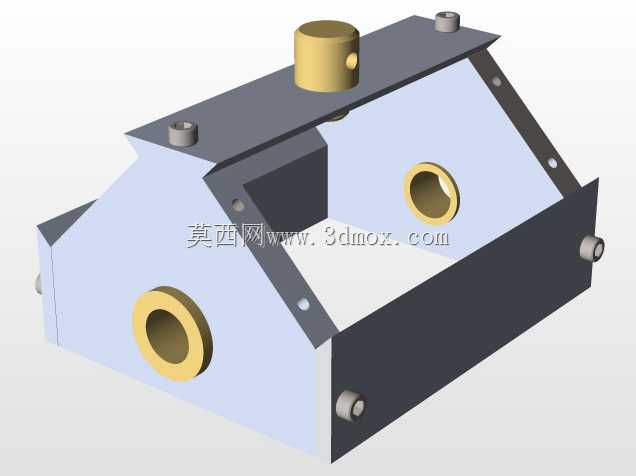

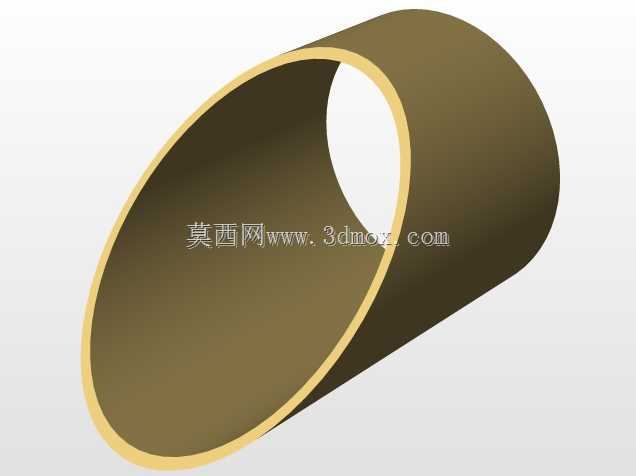

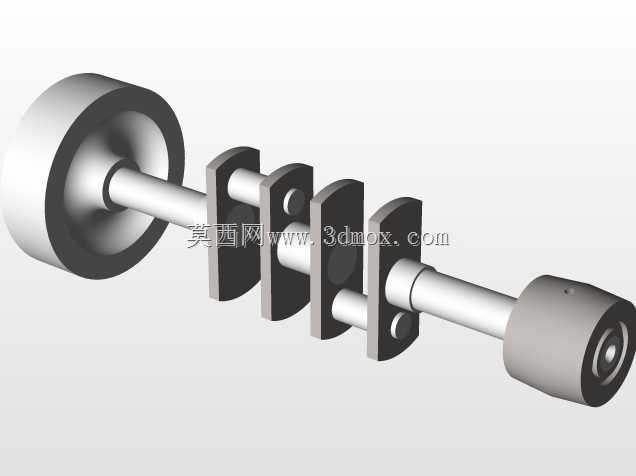

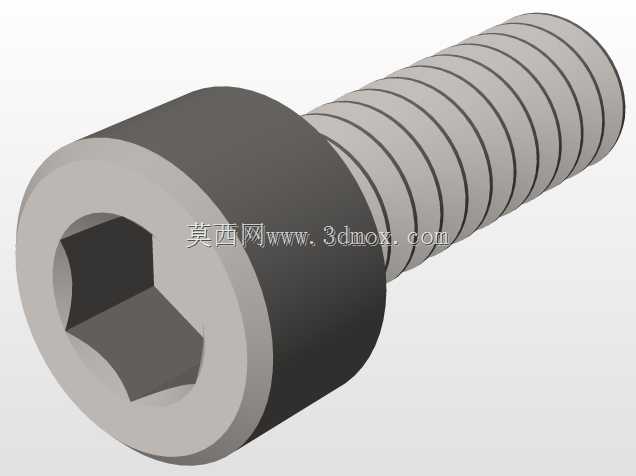

　　提手采用圆管弯折成型，通过两处螺栓固定在机身支架上，方便整机的搬运与快速转场安装。机身底部设置了四个带减震垫的支撑脚，减震垫采用橡胶材质嵌装在金属支脚内，安装时可以直接通过支撑脚的通孔将整机固定在设备机架上，安装边界需要预留出输出带轮的皮带拆装空间，以及排气侧的散热间隙，避免高温排气部件贴近易燃结构。设计过程中优先考虑了部件的拆装维护性，缸盖、进排气组件、输出轮都采用外露式布局，不需要拆解机身主体就能完成常规的检查与易损件更换，机身的主体框架采用金属板材拼接成型，兼顾了结构强度与整机重量控制，不会因为过重影响便携性。曲轴箱部分做了加强筋设计，能承受双缸交替做功带来的交变载荷，避免长期运转出现壳体变形，输出轴的支撑位置采用双轴承定位，能承受皮带传动带来的径向载荷，保证动力输出的同轴度，减少运转过程的轴承磨损。
