桌面级FDM熔融沉积3D打印机结构设计

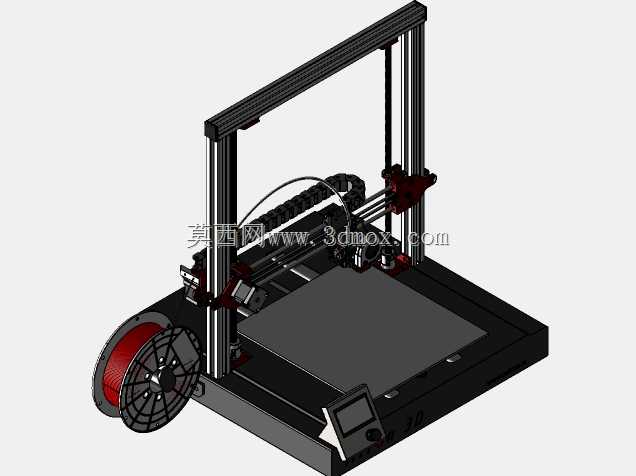

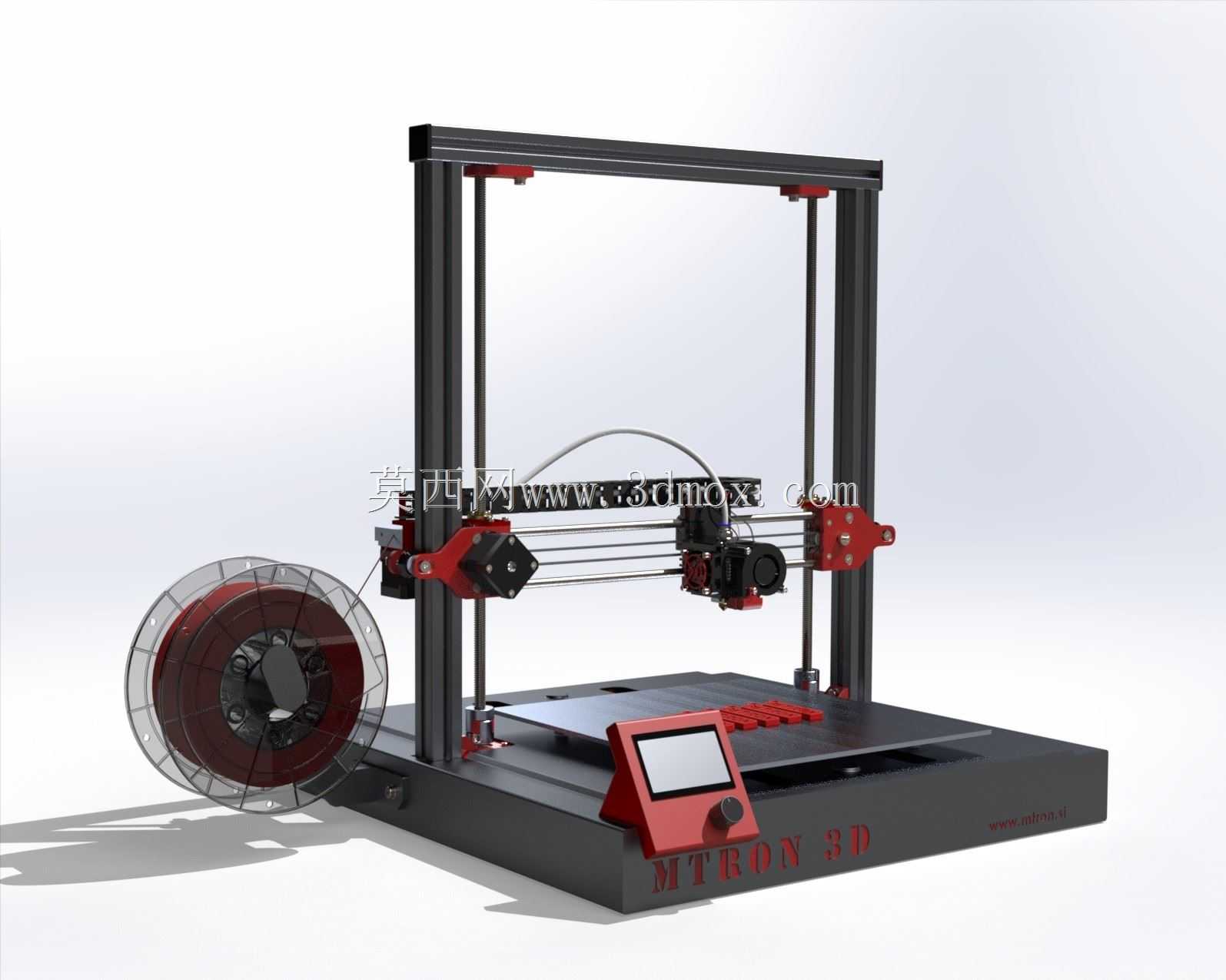

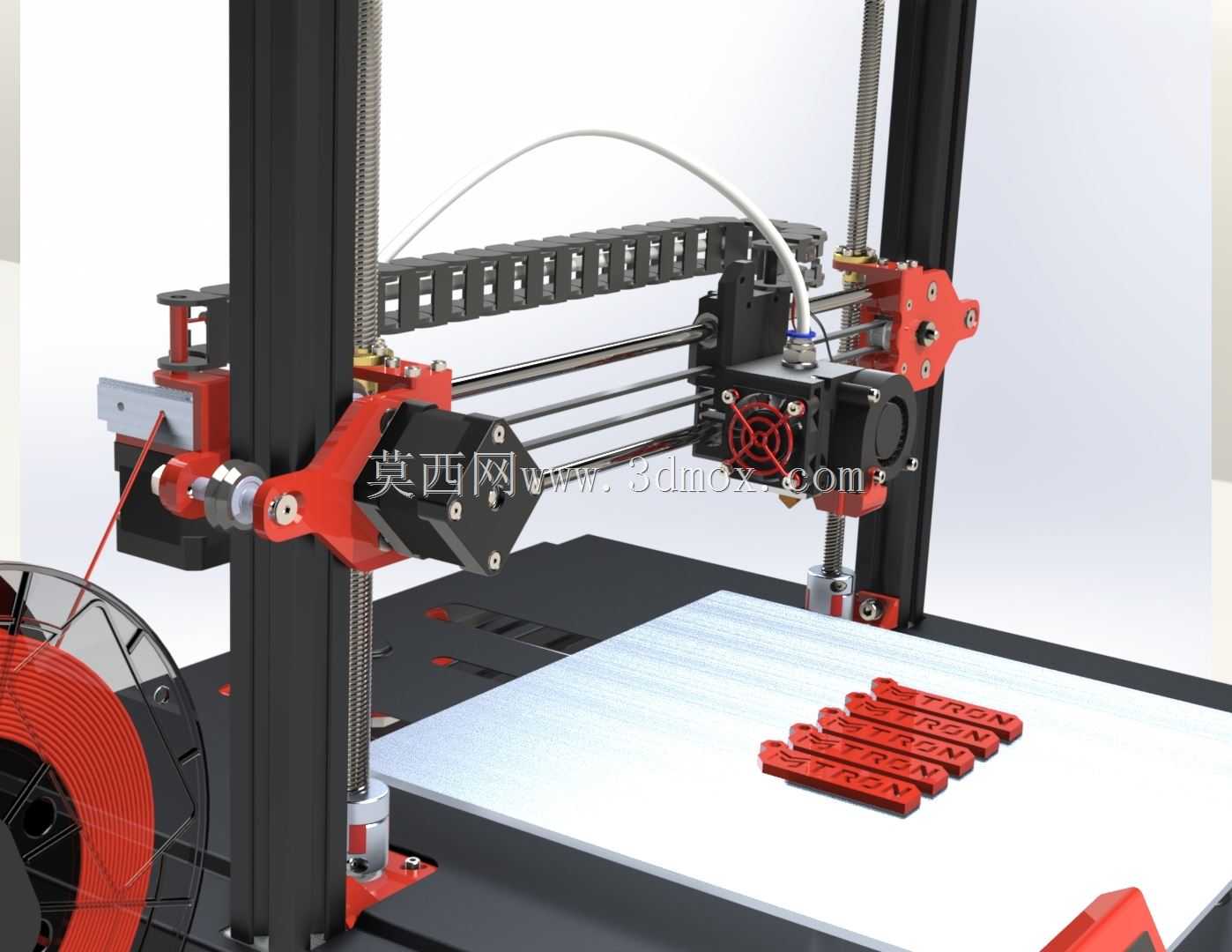

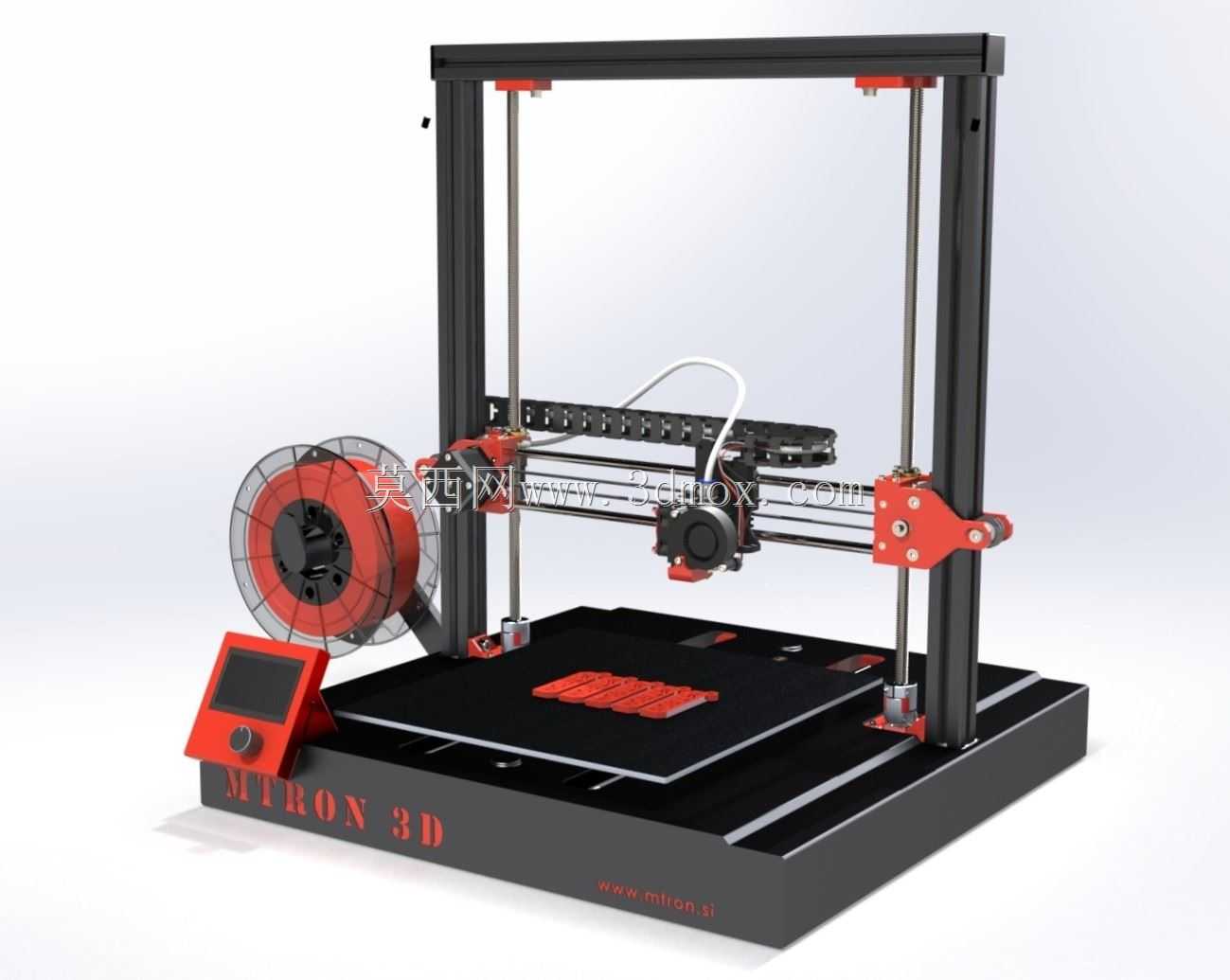

　　这款桌面级增材制造设备的结构设计，核心围绕小批量定制件打样、创客创意验证、教学实训场景的实际使用需求展开，区别于工业级大尺寸设备的厚重设计，整体框架采用铝型材拼接的开放式布局，既控制了整机自重，也预留了足够的操作与维护空间，日常更换耗材、清理打印平台、检修传动部件时无需拆解大面积外罩，适配桌面放置的使用场景。传动系统的设计上，X轴采用双线性光轴作为运动导向，配合同步带传动实现挤出头的高速横向移动，光轴两端通过带座轴承固定在两侧安装板上，装配时可通过端部的张紧结构调整预紧力，避免高速运动时出现抖动偏移；Z轴采用单根滚珠丝杆搭配双侧光轴导向的结构，丝杆下端通过联轴器与步进电机直连，将平台升降的传动间隙控制在极小范围内，

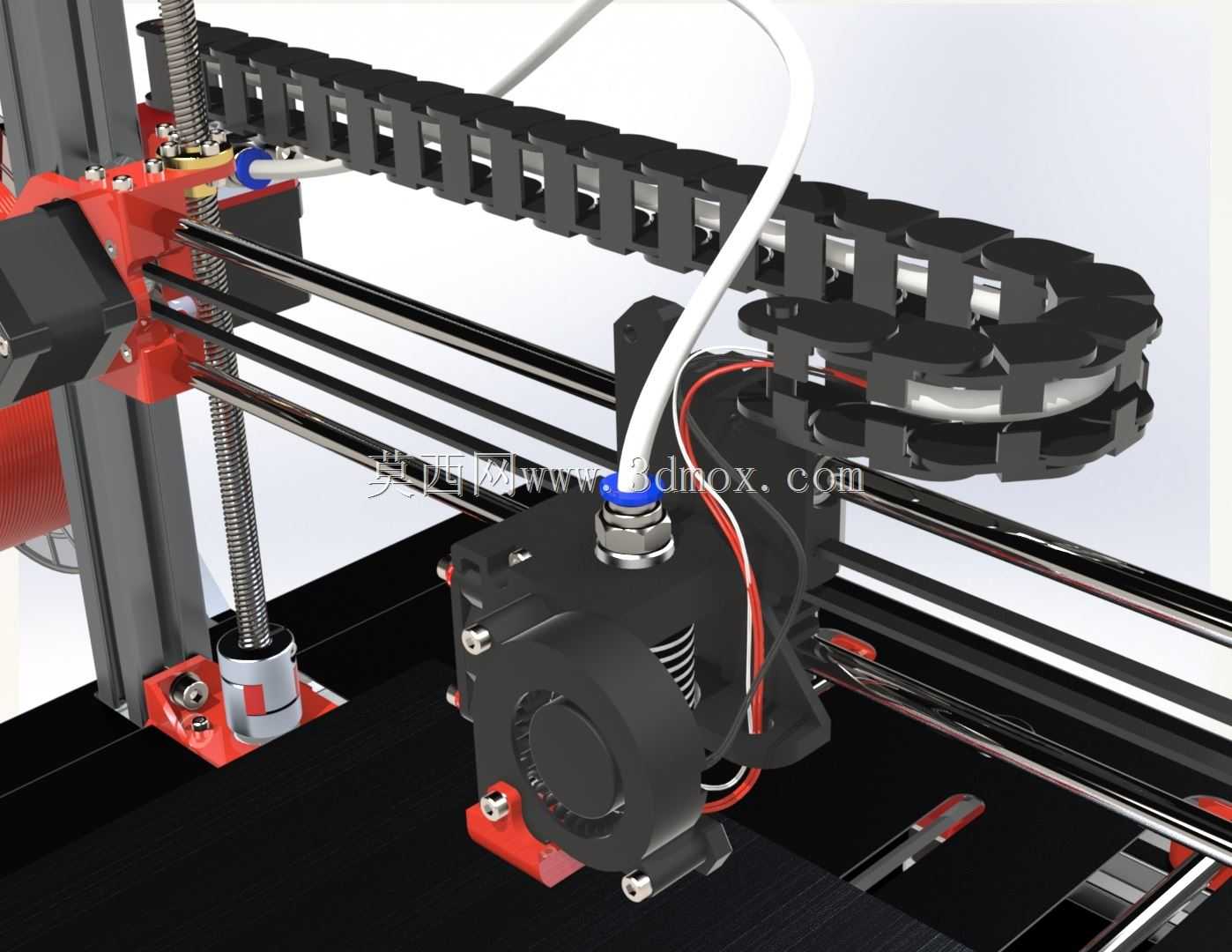

　　保证层厚打印的精度一致性，打印平台采用调平弹簧与锁紧螺丝配合的结构，可快速完成平台水平度校准，适配不同厚度的打印基底。挤出机构采用近程挤出设计，挤出电机直接安装在喷头组件上方，缩短了耗材输送路径，对于柔性耗材的输送稳定性有明显提升，喷头组件集成了散热风扇与加热块，散热风道对准喉管散热段，避免耗材提前熔融造成堵头，加热块端部安装可拆卸喷嘴，可根据打印精度需求更换不同口径的喷嘴。布线设计上采用全封闭拖链收纳所有运动线缆，包括挤出头的加热线、温感线、风扇供电线以及X轴的电机线，拖链随运动部件同步弯折移动，避免线缆长期往复弯折出现断线故障，同时让整机布线更规整，减少线缆外露带来的安全隐患。整机安装边界适配常规工作台面尺寸，

　　底部预留了电控安装位，可将主控板、电源模块集成在框架下部，不占用上部打印空间，各部件的安装孔位均做了标准化设计，大部分连接采用标准紧固件，后期维护更换配件无需定制特殊零件，可直接采购通用五金件完成替换。设计过程中对运动部件的行程做了硬限位设计，在各轴的运动极限位置预留了限位开关安装位，避免运动超程造成部件碰撞损坏，同时对各运动部件的重量做了配平优化，降低高速运动时的惯性冲击，提升长时间打印的运行稳定性。
