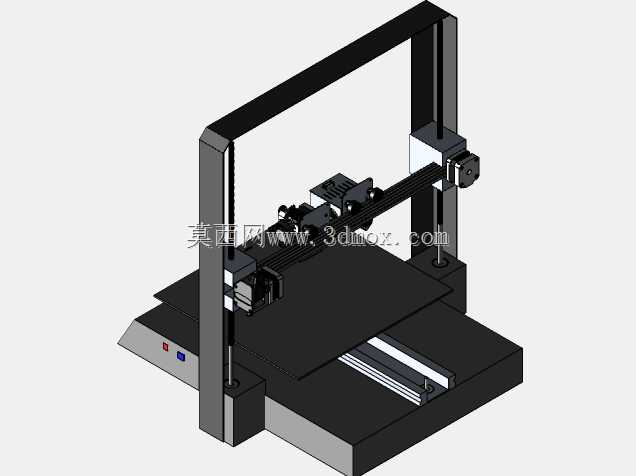

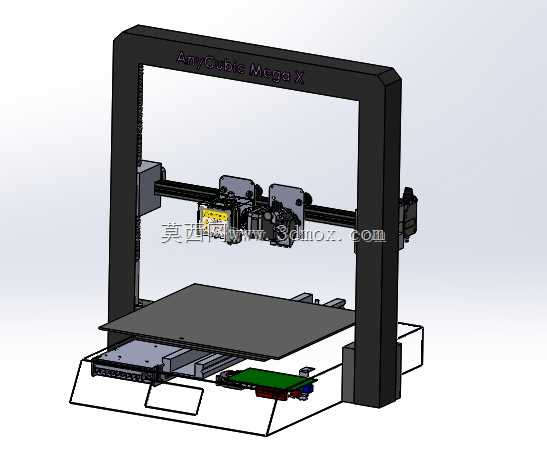

Anycubic Mega X FDM桌面级3D打印机整机结构

　　这套结构对应的FDM熔融沉积成型设备，主要面向个人创客、小型工作室、院校创新实验室的小尺寸零件快速打样场景，可完成PLA、ABS、TPU等常见热塑性耗材的实体成型，覆盖手板验证、工装夹具打样、创意教具制作、定制化小零件生产等实际需求。整机采用龙门式框架布局，两侧立式支撑与底部基座形成封闭受力环，相比单悬臂结构能大幅降低X轴运动过程中的晃动量，提升高速打印时的成型精度。X轴传动组件横跨两侧立柱，集成了双送料挤出机构与打印头模组，挤出端采用近端送料结构，缩短耗材输送路径，减少柔性耗材打印时的送料迟滞，打印头集成加热块与散热风道，可保证耗材熔融状态稳定，同时通过定向风道对刚挤出的耗材进行快速冷却，减少悬垂结构打印时的拉丝、塌边缺陷。

　　Z轴传动采用双侧丝杆同步驱动结构，配合线性导轨导向，保证成型平台升降过程中的平面度，避免单侧驱动带来的平台倾斜问题，成型平台采用平整度较高的硬质基板，表面可搭配柔性贴膜，方便打印完成后零件脱模。底部基座内部集成了电源模块、主控板、运动驱动组件，走线沿框架内侧的线槽布置，避免运动过程中线缆拖拽干涉，基座前端预留操作交互区域，可安装显示屏与控制旋钮，方便用户实时调整打印参数、查看设备运行状态。从安装边界来看，整机占地尺寸适配常规桌面摆放，不需要额外的专用安装台架，框架外侧预留了耗材架安装位，可直接挂载1kg规格的标准耗材卷，不需要额外配置外置料架。设计过程中优先考虑了零部件的模块化拆分，框架、运动轴、挤出头、平台、

　　电控仓各模块均可独立拆装，方便后期维护更换易损件，比如喷嘴堵塞、皮带松紧调整、导轨润滑等日常维护操作，不需要对整机进行大范围拆解。运动行程覆盖常规桌面级打印的常用尺寸范围，可满足绝大多数个人与小型团队的日常打印需求，各运动轴的限位开关安装位置做了冗余调整空间，可根据实际装配误差微调原点位置，补偿加工与装配带来的尺寸偏差，保证成型尺寸的准确性。
