CNC反齿隙弹簧加载螺母步进电机传动结构

　　这套传动结构主要面向中小型CNC设备的进给轴传动场景，针对传统刚性螺母连接存在的反向间隙问题、以及大规格主轴直驱带来的电机负载过高痛点做了针对性优化，在桌面级CNC、小型数控雕刻设备的进给轴改造、原型机开发场景中具备很高的实用参考价值。实际设备运行过程中，梯形轴心的采购成本远低于同规格滚珠心轴，是很多低成本数控设备的首选传动部件，但刚性螺母配合梯形丝杠的结构在换向时存在明显的回程间隙，直接影响加工精度，同时如果采用步进电机直连主轴的驱动方式，电机需要带动整根主轴完成旋转动作，转动惯量大，对电机的输出扭矩要求高，不仅提升硬件采购成本，长时间高负载运行也会加剧电机发热，缩短设备使用寿命。

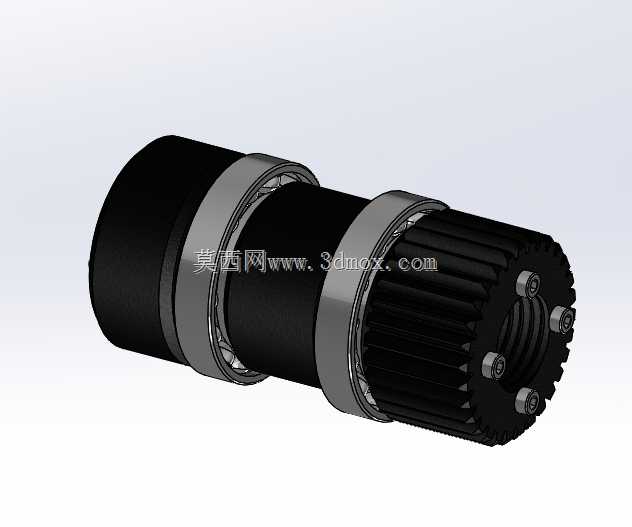

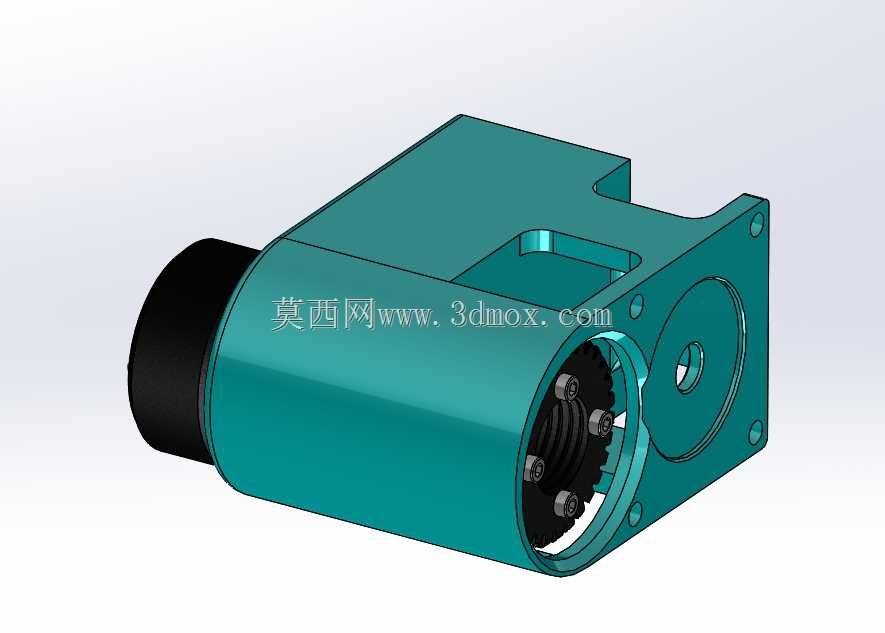

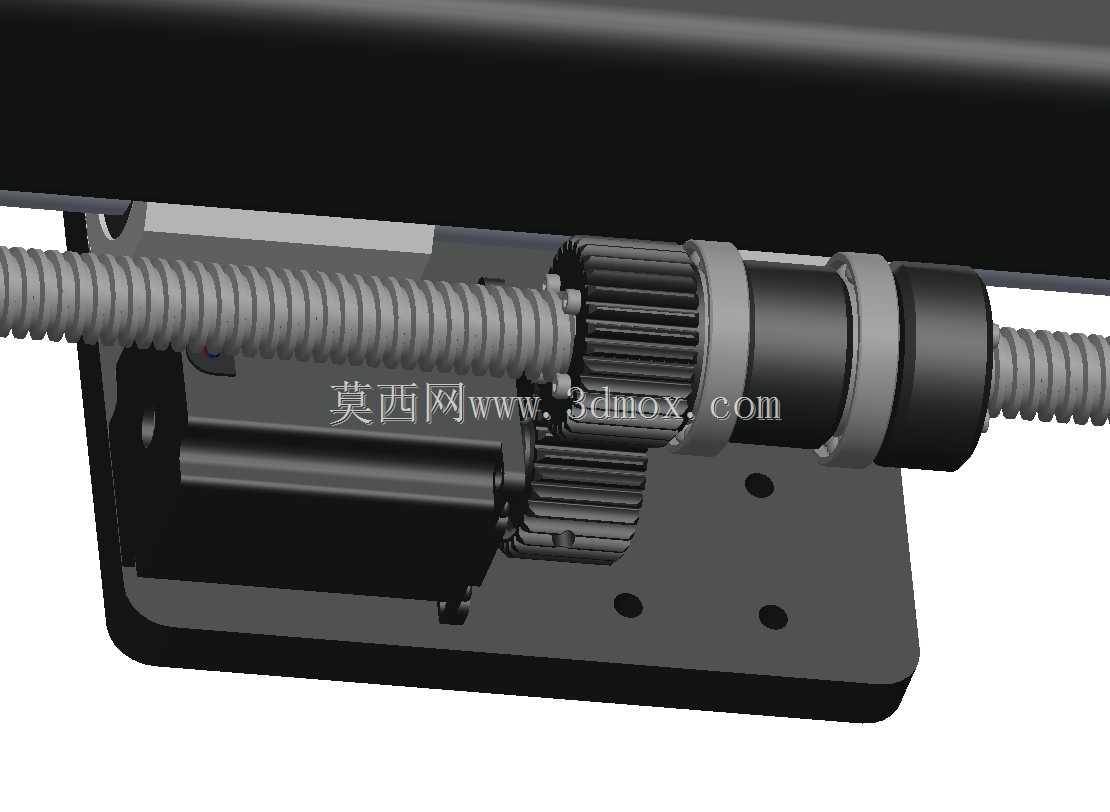

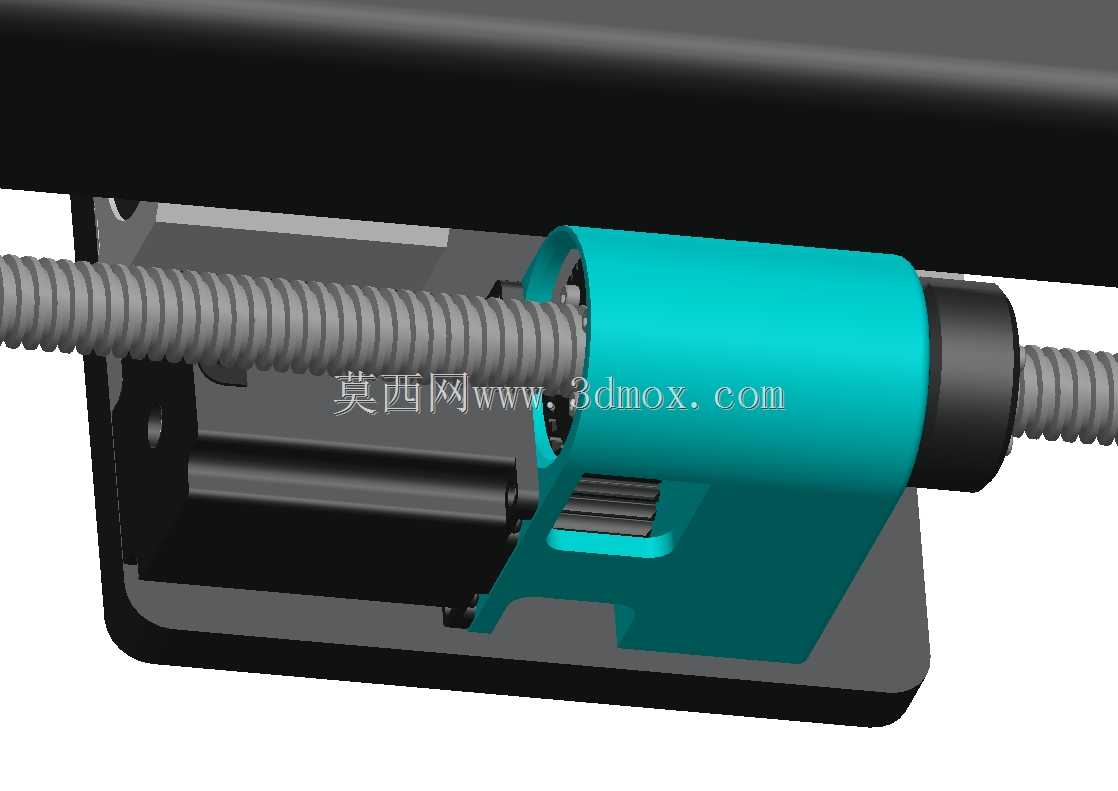

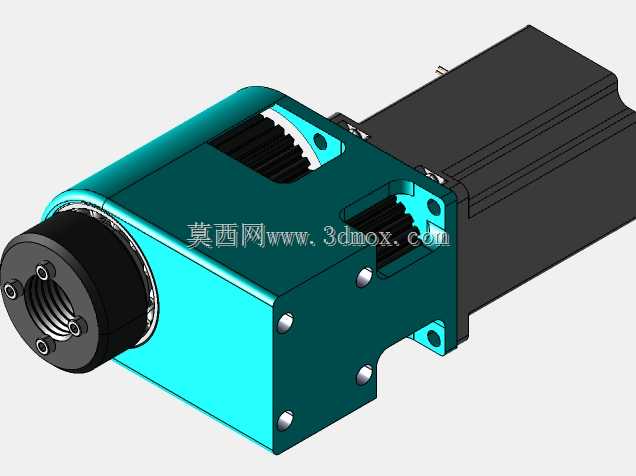

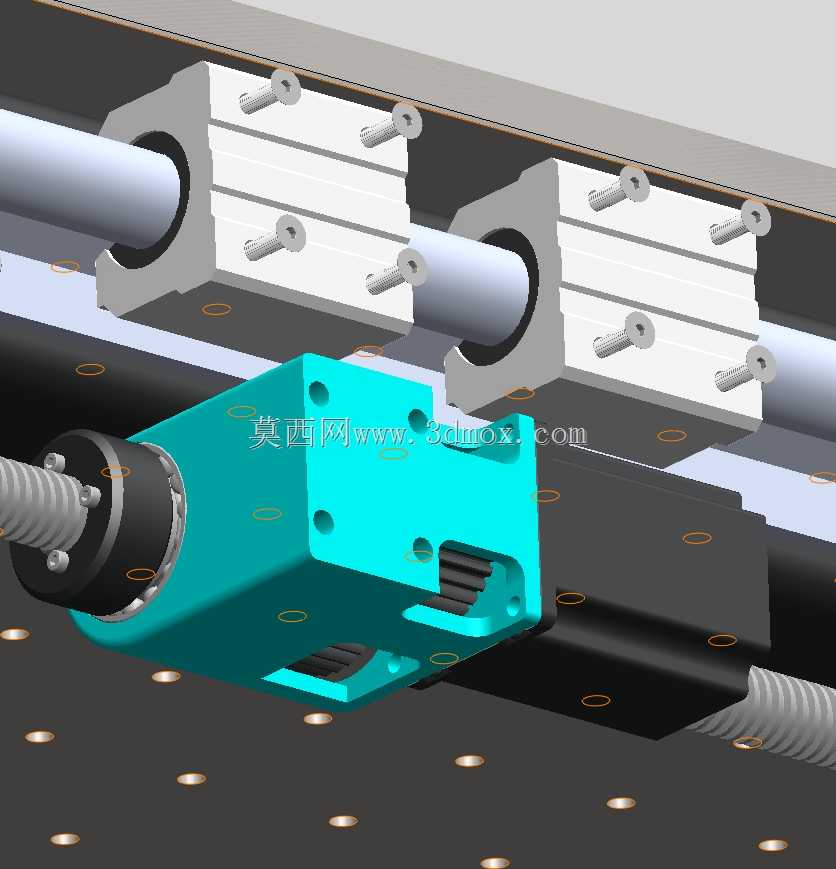

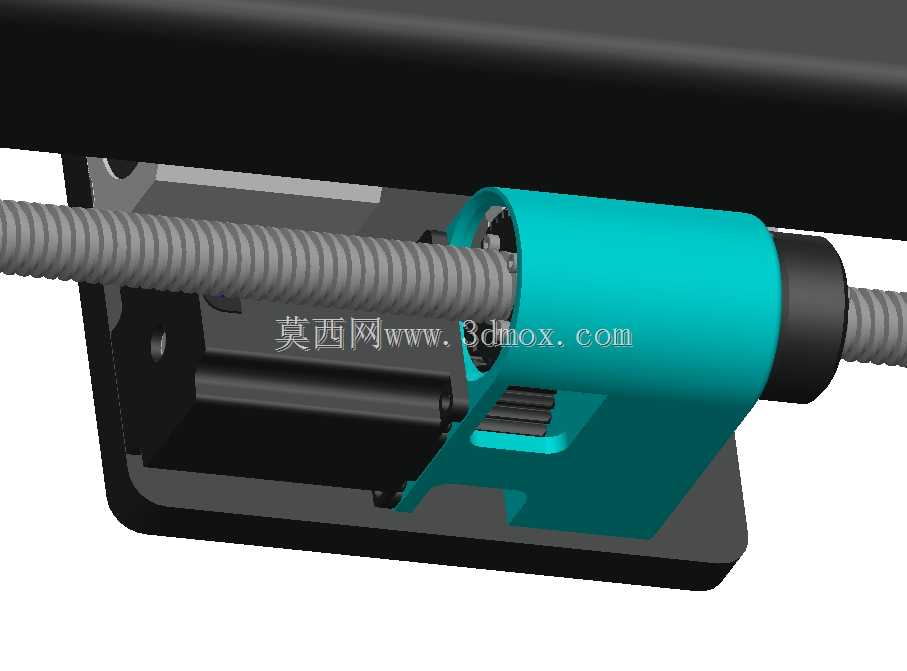

　　这套结构的核心设计思路是将驱动端从主轴转移到螺母部位，步进电机通过齿轮副带动螺母旋转，主轴本身仅做轴向移动不发生转动，大幅降低了驱动端需要克服的转动惯量，让小扭矩步进电机也能驱动大行程、大直径规格的传动丝杠，有效降低设备的硬件成本与运行功耗。结构中的弹簧加载螺母组件通过弹簧预紧力自动补偿螺纹副之间的配合间隙，在换向过程中始终保持螺纹接触面的紧密贴合，从结构层面消除反向传动间隙，提升进给传动的定位精度，无需额外的间隙补偿参数设置，降低了设备调试的难度。从安装边界来看，整套驱动组件采用模块化设计，电机安装座可直接固定在标准铝型材机台面板上，安装孔位适配常用的工业铝型材槽宽规格，螺母座与丝杠的配合尺寸适配常规公制梯形丝杠规格，

　　齿轮副的中心距可通过安装座上的腰型孔做微调，方便调整齿轮啮合间隙，避免传动过程中出现卡顿、打齿问题。螺母部分可采用3D打印工艺快速制作原型，在设备开发阶段可快速验证不同预紧力参数下的传动效果，缩短原型迭代周期，整套结构没有复杂的定制加工零件，大部分零部件都可选用标准件，装配难度低，适合数控爱好者、小型设备开发团队做传动方案参考，在实际应用中可根据设备的进给负载大小调整弹簧的预紧压力，平衡消隙效果与传动阻力，避免预紧力过大带来的传动磨损加剧问题。
