八通道CAN总线继电器扩展控制板

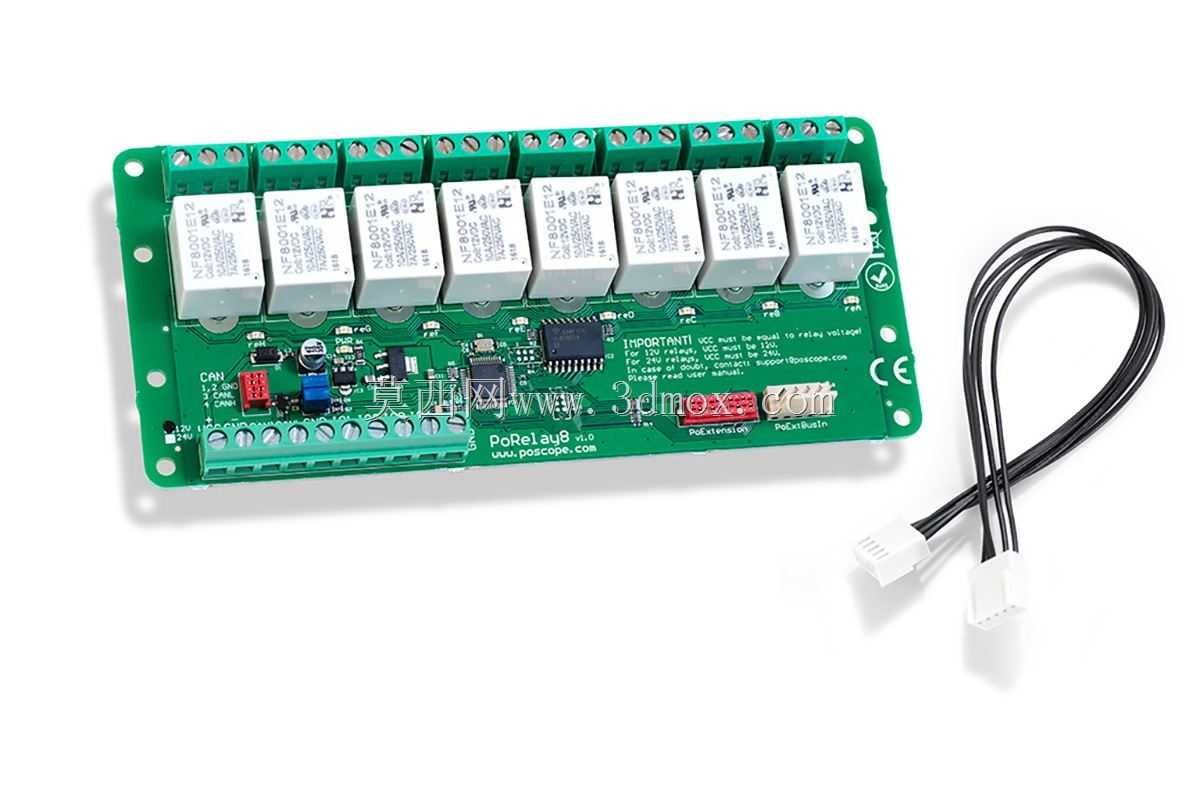

　　这款八通道继电器扩展板，核心定位是为PoKeys系列控制设备拓展输出端口，在工业现场分布式IO搭建、小型自动化设备改造、CNC机床辅助功能扩展这类场景里，能很好解决原生控制端口不足的问题。从电路设计逻辑来看，板载8路独立继电器输出回路，每路继电器都预留了对应的接线端子，强电侧与弱电控制侧做了清晰的区域划分，避免布线时强弱电串扰带来的信号异常，板上集成的CAN通讯接口支持多板菊花链级联，单条总线最多可挂载10块同类型板卡，累计拓展80路继电器输出，足够覆盖中小型设备的开关量控制需求，不用额外增设多组控制主机，能有效简化现场布线的复杂度。

　　从结构设计维度看，整块电路板采用标准FR-4玻纤基材，板边预留了对称的安装固定孔，安装孔位间距适配常规电气柜内的DIN导轨附件安装尺寸，也可直接通过铜柱固定在设备内部的绝缘安装平面上，板上继电器采用卧式排布，接线端子全部朝向板边同一侧，现场接线时不用弯折线缆就能完成端子压接，配套的通讯连接线采用带锁扣的接插件，设备运行时出现振动也不会出现接插件松脱的情况。板上还预留了状态指示元件，每路继电器对应独立的工作指示灯，调试时不用测量输出端电位，直接观察指示灯状态就能快速判断回路通断情况，CAN总线端也设置了对应的通讯状态指示灯，排查总线通讯故障时能快速定位问题节点。

　　在实际选型适配时，需要注意板上继电器的触点承载参数，匹配对应负载的功率等级，感性负载端建议额外增设浪涌吸收元件，避免触点分断时的反向电动势击穿板上元件；级联布线时建议采用屏蔽双绞线作为CAN总线通讯线，总线首尾两端按照规范接入终端电阻，保证长距离通讯的信号稳定性。这款板卡的三维模型完整还原了板上所有元件的外形高度、接插件的插拔空间、安装孔的位置尺寸，在做电气柜三维布局、设备内部结构排布时，可以直接导入模型做干涉检查，提前预留出接线操作空间与散热间隙，避免实际装配时出现元件磕碰、线缆弯折半径不足的问题，也能提前核算安装板的开孔位置，减少现场装配的改孔工作量。
