双极步进驱动PCB探针测试台结构

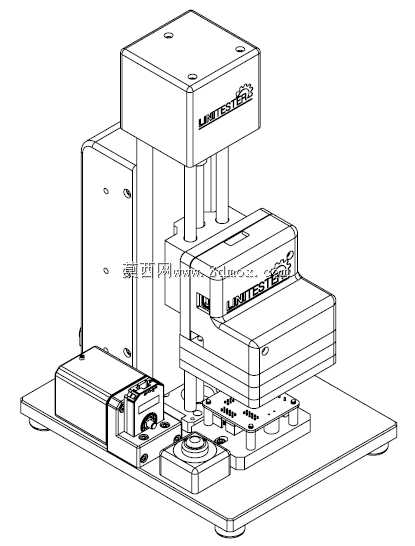

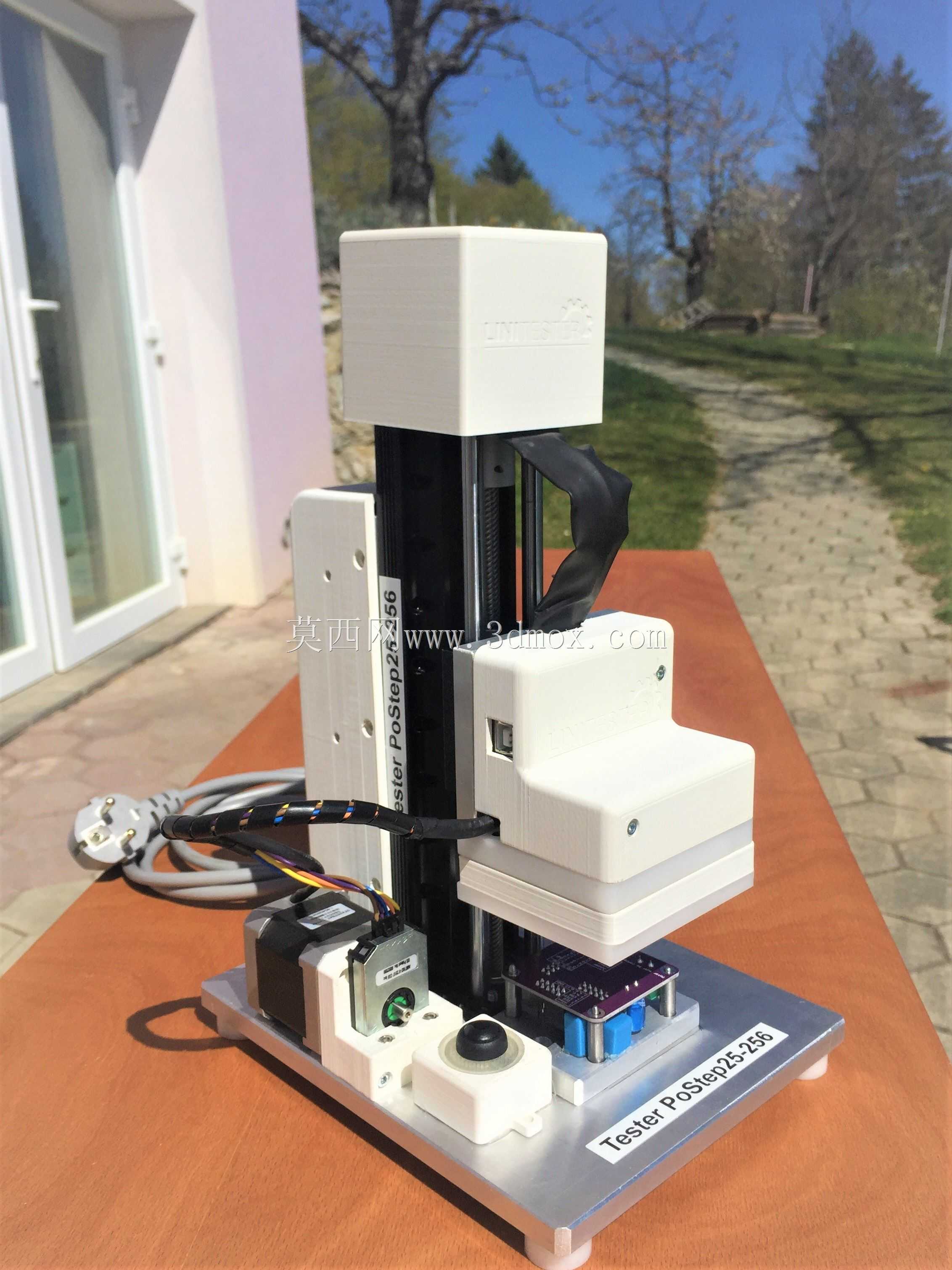

　　这套结构面向小批量PCB功能验证与探针接触测试场景，核心是把Z向压合动作、探针板定位、控制盒布置和底板安装关系整合在同一台立式工装上。设备工作时，电路板放置在下部定位区域，上方执行机构带动测试头沿导向立柱下降，使探针与焊盘或测试点稳定接触；配合外部控制与信号采集单元，可完成通断、电平反馈或板载功能检查。相比手工持探针的方式，这种结构能够减少接触偏移和重复按压带来的误差，也便于在实验台、维修工位或定制化产线前段形成固定测试流程。

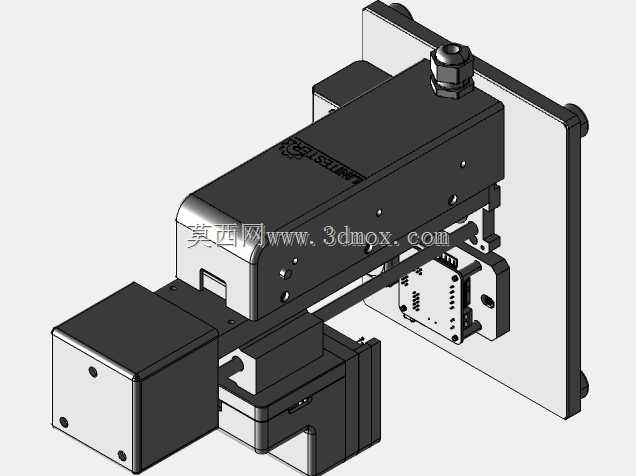

　　从结构思路看，整机采用底板承载、立柱导向、上部驱动、侧向电控布置的方式。底板提供平整安装基准，边缘预留固定和走线空间；立式框架承担Z向运动载荷，导向件保证测试头上下移动时不发生明显扭转。上部箱体用于容纳驱动及相关控制元件，下部平台负责承托PCB和探针模块。中间执行部分通过连接件与驱动轴衔接，压合行程需要结合探针压缩量、板厚、夹具高度和安全间隙设定，避免过压损伤焊盘，也防止行程不足导致接触电阻波动。

　　外形上，设备属于桌面型立式测试装置，占地面积不大，但高度方向需要预留维护空间。安装边界不仅要看底板外形，还要考虑后侧线缆弯曲半径、侧面控制器插拔、手动调节空间以及测试头下降后的最低位置。若嵌入自动化线体，底板四周应留出传感器、启动按钮和安全防护件的安装位；若单独使用，则要保证工作台面能够承受压合反力，并在底部设置防滑或锁紧结构。

　　建模时需要重点处理运动副与装配干涉。导向柱、滑台、驱动安装板、探针固定板和底座之间应保留合理公差，探针板建议设计成可更换形式，以适应不同PCB的测点分布。电控盒与运动机构之间的走线宜沿立柱或底板边缘布置，接插件位置要避开升降路径。对于需要频繁换型的场合，定位销、快拆压板和可调限位结构比完全固定式夹具更有工程价值。整体结构并不追求复杂外形，而是强调压合同轴度、维护可达性、探针更换便利性以及测试节拍下的重复定位稳定性。
