10V转3.3V模拟信号分压适配电路板

　　这款模拟信号分压适配板，核心定位是解决工业现场不同电压域模拟信号的匹配互联问题，在数控设备信号采集、嵌入式系统外设对接、小型测试台架搭建场景中有着极高的实用价值。日常做设备改造时，经常遇到工业级传感器输出10V量程模拟信号，但主控板ADC端口仅支持3.3V输入的情况，直接接线不仅会烧毁主控端口，信号幅值不匹配也会导致采集数据完全失真，这款适配板就是针对这类痛点做的定向设计。

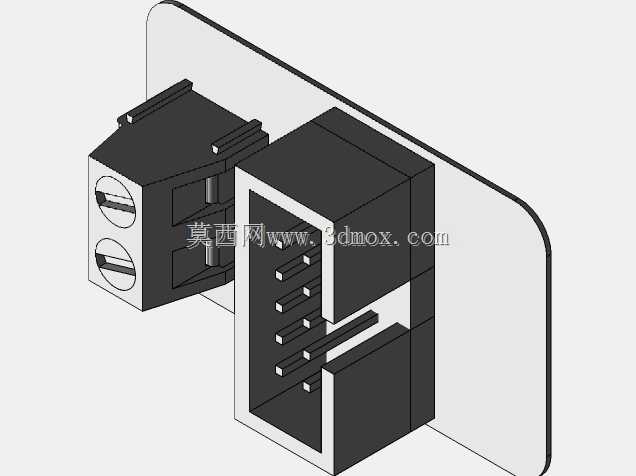

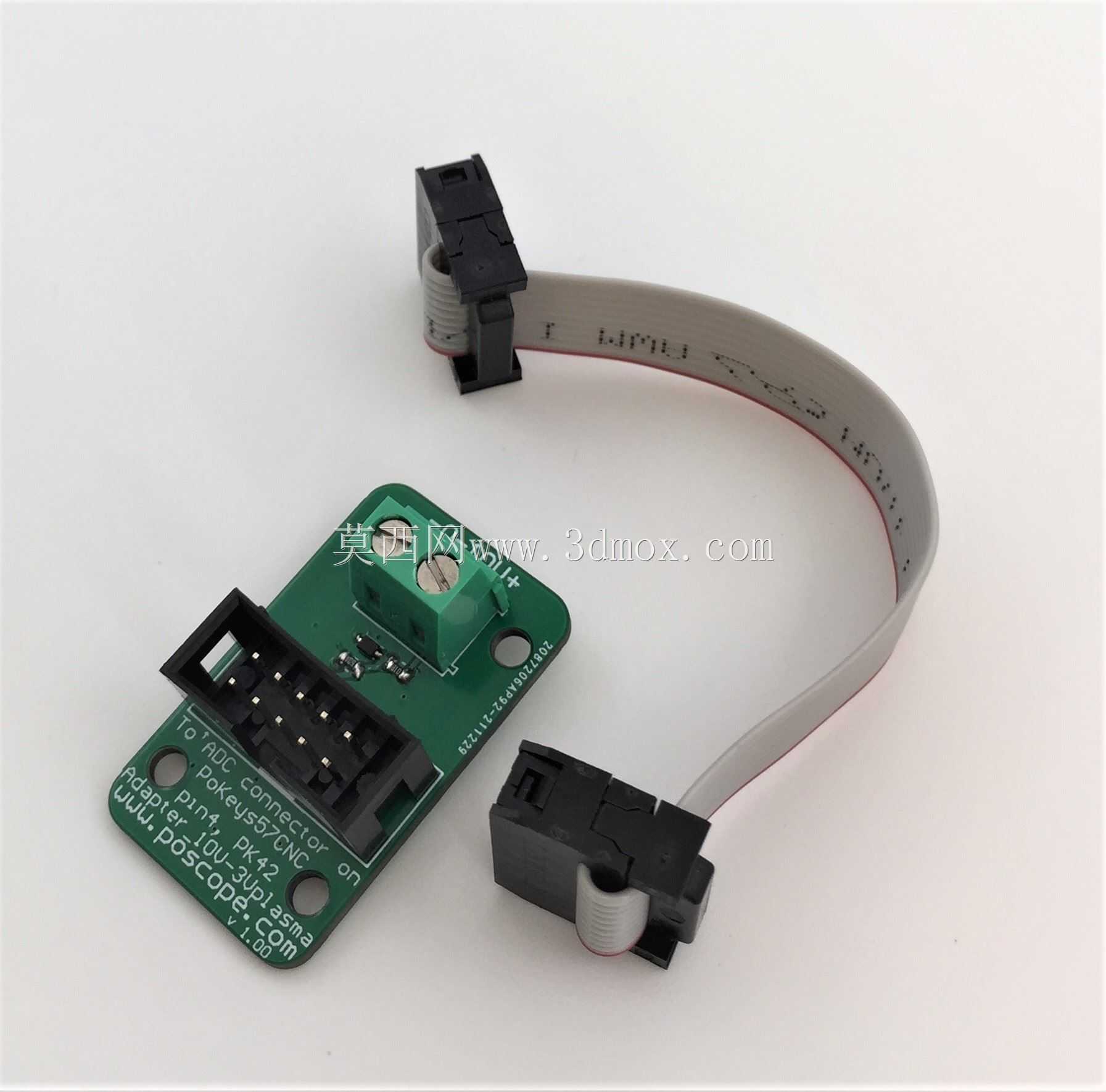

　　从功能实现上看，板载的高精度分压电路可以将0-10V范围的输入模拟信号线性转换为0-3.3V输出，全程信号失真度控制在工业采集允许的误差范围内，不会额外引入信号噪声。输入端采用大电流接线端子，螺丝锁紧结构可以适配0.5-1.5平方的多股信号线缆，现场接线时无需额外焊接端子，徒手就能完成可靠连接，抗拉扯能力远优于插针式接口，适合车间、设备舱这类存在线缆晃动、振动的使用环境。输出端采用标准10pin IDC扁平电缆连接器，和常见的PoKeys57CNC、PoKeys57U等数控采集板卡的模拟输入端口直接匹配，无需自制转接线缆，插装即可完成信号对接，大幅减少现场接线的工作量。

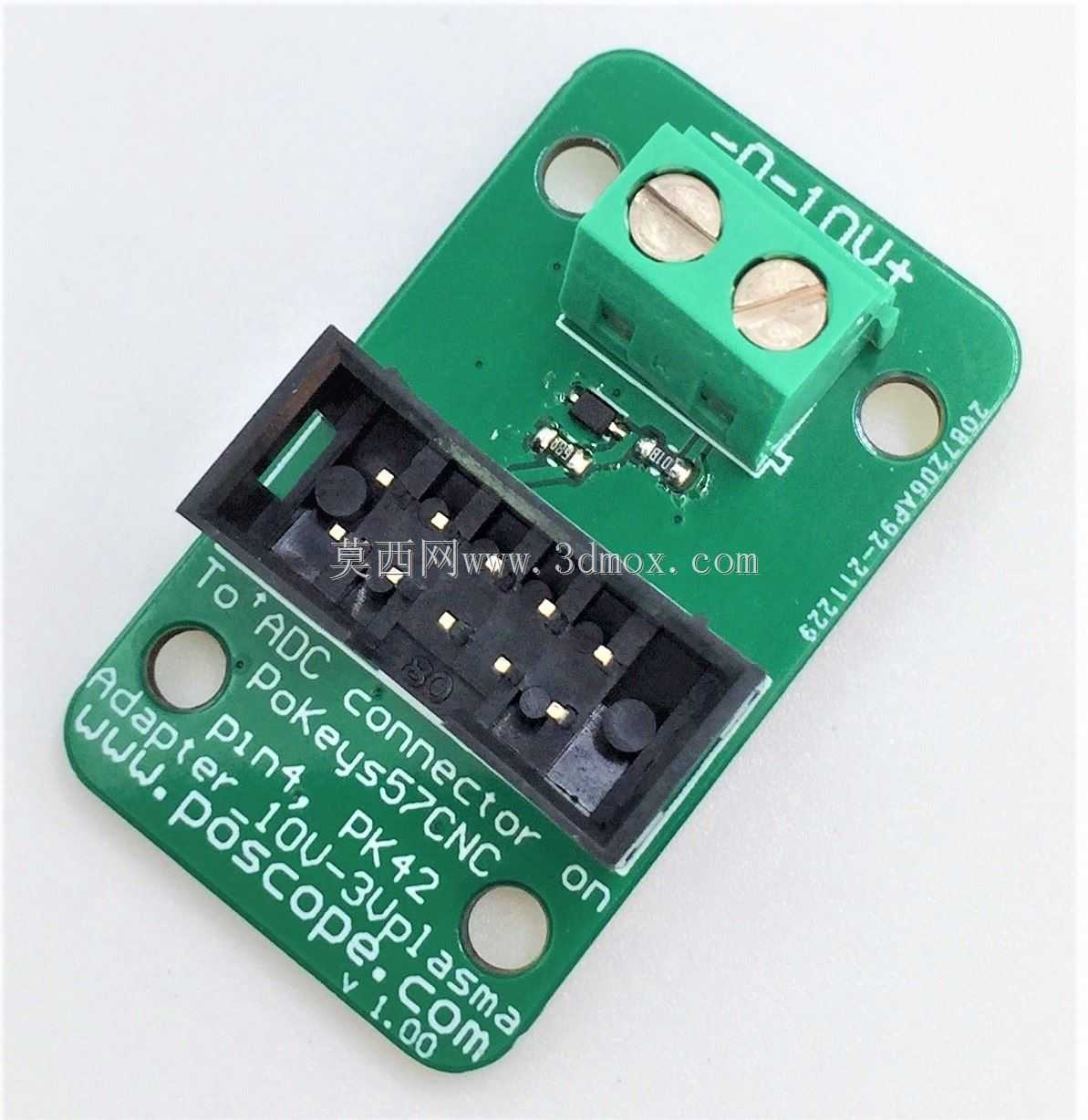

　　结构设计上，PCB板采用FR-4玻纤基材，板厚1.6mm，四个角预留了标准3.2mm安装孔，孔位间距匹配通用DIN导轨安装适配器的固定尺寸，既可以直接用螺丝固定在设备内壁的绝缘安装柱上，也可以搭配导轨卡扣快速卡装在标准电气柜DIN导轨上，和柜内其他PLC、采集模块并排安装，走线整齐且便于后期维护。板上的分压电阻、防护元件全部采用表贴工艺焊接，元件布局避开了安装孔和连接器的插拔受力区域，长期使用不会出现元件虚焊、脱落的问题。板身丝印清晰标注了输入正负极、输出引脚定义、版本标识，现场接线时无需额外查阅手册就能快速确认接线点位，避免接反信号烧毁板件。

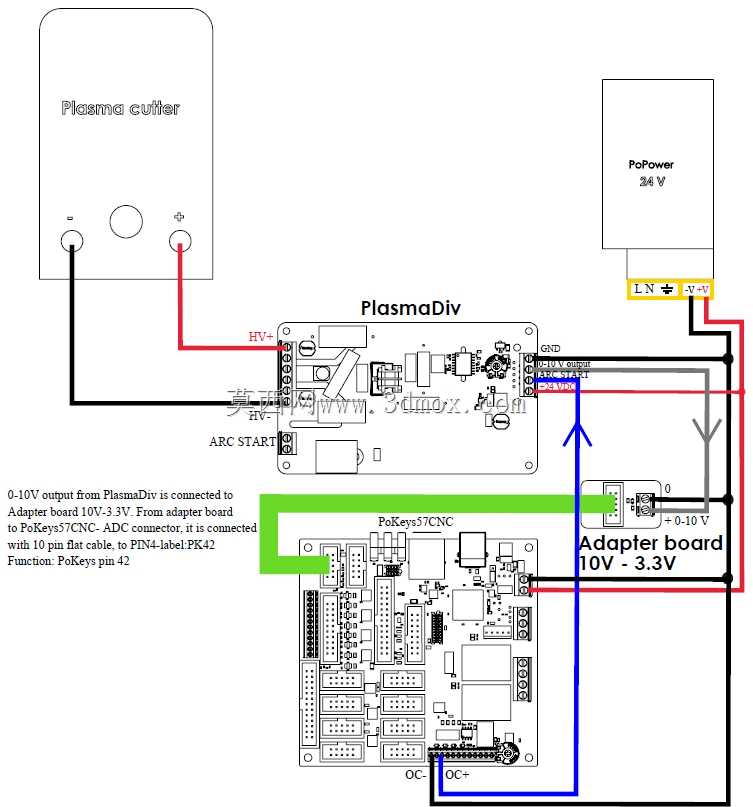

　　实际使用中，这款适配板除了对接数控CNC设备的模拟输入端口，也可以直接对接Arduino等通用嵌入式开发板的ADC引脚，将工业级10V传感器信号直接接入小型测控系统，无需额外设计信号调理电路，能大幅缩短小型测控装置的开发周期。板上预留的防护电路可以吸收输入端的瞬时尖峰电压，避免现场设备启停时的感应浪涌损坏后级主控板卡，在等离子切割设备信号采集、主轴转速反馈信号转换、工业传感器信号匹配这类场景下，能稳定长期运行，无需频繁维护更换。
