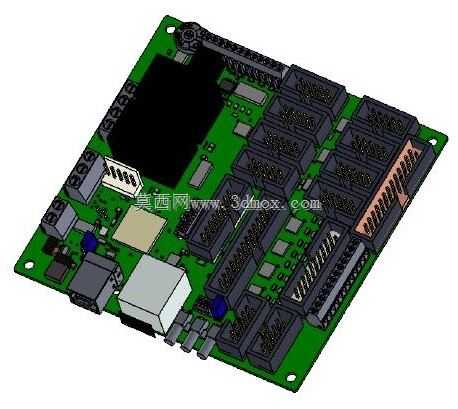

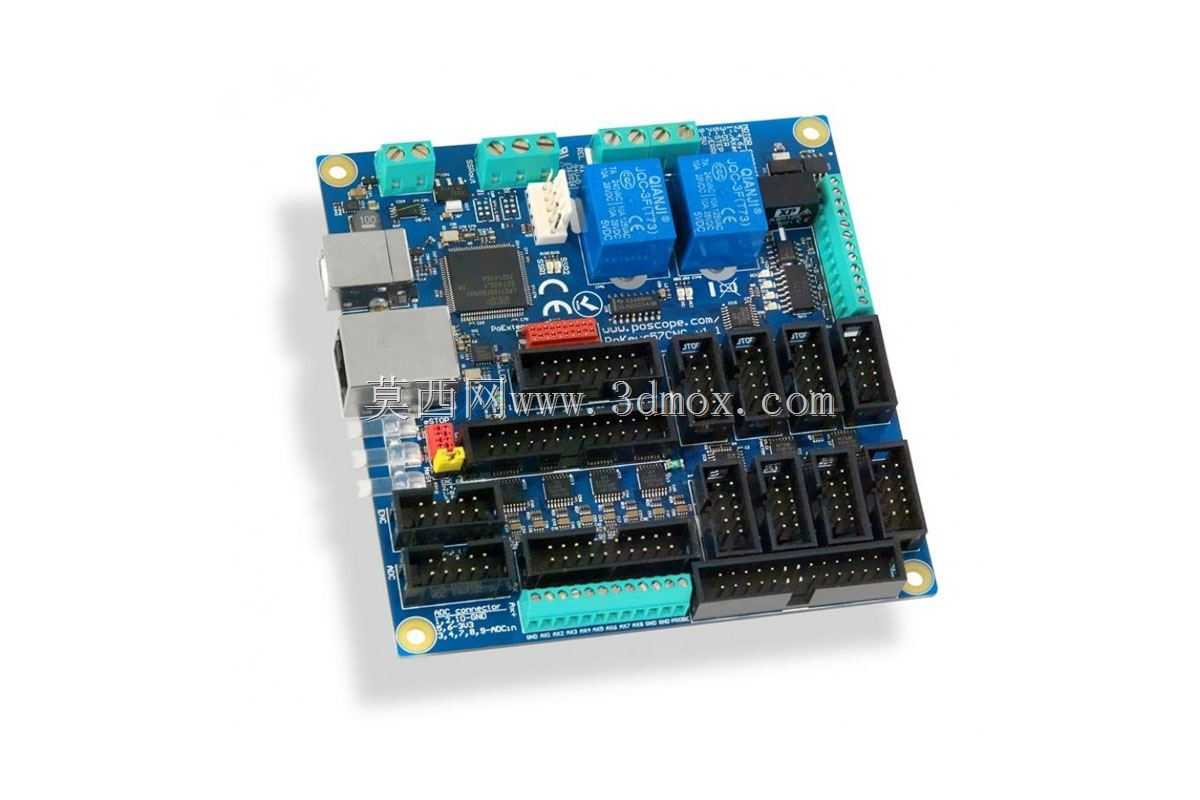

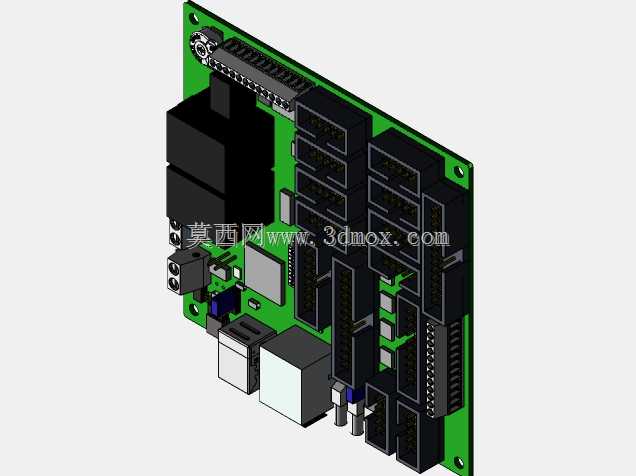

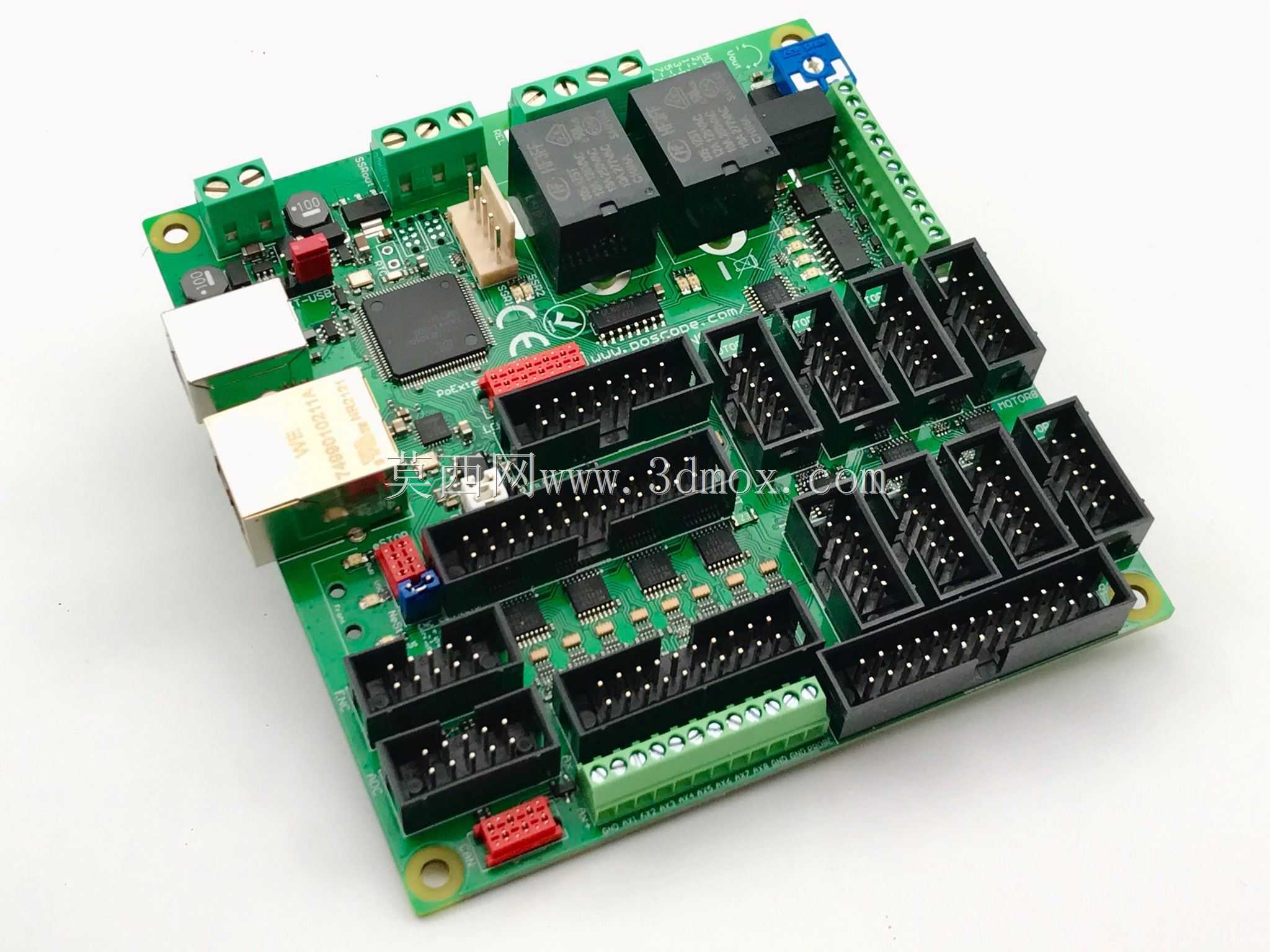

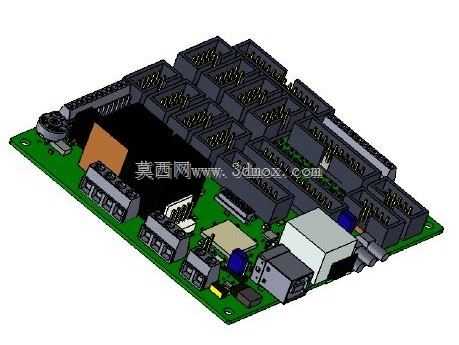

PoKeys57CNC USB以太网运动控制板

　　在小型数控加工、桌面级雕刻设备、DIY数控改造以及多轴运动控制场景中，控制板作为核心信号中转与指令下发单元，其接口配置、抗干扰能力、信号输出稳定性直接决定整套设备的运行精度与可靠性。这款PoKeys57CNC控制板采用PCB板载集成设计，将步进/伺服驱动接口、继电器输出、模拟量采集、通用IO端口全部整合在单块电路板上，省去了多模块拼接带来的接线冗余与信号干扰问题，适配桌面级数控铣床、小型雕刻机、3D打印改造设备、多轴点位运动工装等多种应用场景。从结构设计层面看，板载接口采用分区布局，强电驱动相关的继电器模块布置在板卡一侧，与弱电信号端口保持足够的爬电距离，降低强电通断时对脉冲信号的电磁干扰；

　　所有步进/伺服驱动接口采用统一规格的排针座，引脚定义匹配行业通用的驱动器接线标准，无需额外制作转接线缆即可直接对接市面主流的步进、伺服驱动单元，接线时可顺着接口排布顺序依次整理线束，减少柜内走线的交叉混乱。板卡预留了HD44780兼容的LCD模块直连接口，无需额外扩展板即可外接状态显示屏，实时反馈轴坐标、运行状态、IO触发情况，方便设备操作人员在不连接上位机的情况下快速查看设备运行参数。功能配置上，该控制板支持最多8个轴的步进/伺服信号直接输出，可满足常规三轴铣床、四轴雕刻机、多轴点位搬运机构的轴数需求，无需额外扩展轴控模块；板载4路电隔离集电极开路输出端口，可直接驱动小型继电器、电磁阀等外围执行器件，

　　隔离设计能有效阻断外部执行器件的反向电动势冲击主控电路，提升长时间运行的稳定性；同时配置5路12位分辨率模拟量输入端口，可接入主轴转速反馈、温度传感器、位置电位器等模拟信号采集元件，实现主轴闭环调速、加工温度监控、手动轴进给微调等扩展功能，还支持0-10V模拟量输出，可直接匹配带模拟量调速功能的主轴变频器，省去额外的数模转换模块。安装边界方面，板卡四角预留了标准固定孔位，可直接通过铜柱固定在电控箱内的绝缘安装板上，固定孔间距适配常规小型电控箱的安装网格，安装时需注意板卡底部与金属安装板之间保留足够绝缘间隙，避免焊盘接触金属造成短路；板卡一侧设置了USB与以太网双通讯接口，既可以通过USB直连就近的上位机设备，

　　也可以通过以太网接入车间局域网，实现远程设备状态监控与程序下发，两种通讯接口可根据现场布线条件灵活选择，以太网通讯的抗干扰能力更强，适合电控箱与上位机距离较远的布线场景。板载的状态指示灯对应电源、通讯、各轴脉冲输出、IO端口状态，调试时可直接通过指示灯状态快速判断信号通断情况，无需借助万用表逐点测量，大幅缩短现场调试的排查时间。
