数控等离子切割设备用传感器接口结构

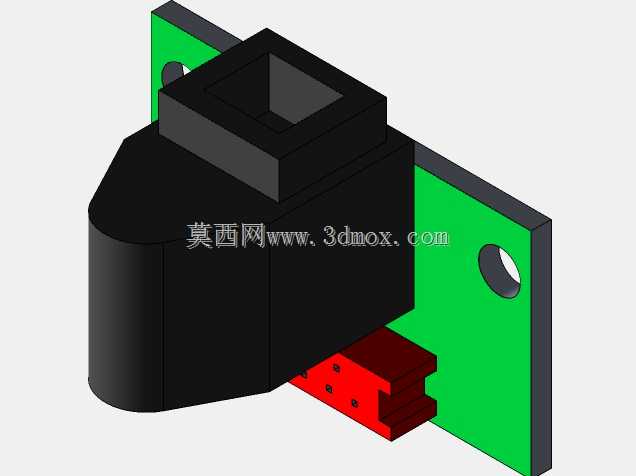

　　在数控等离子切割作业场景中，割炬与待切割板材的间距控制直接决定切口成型质量，过近会导致割嘴烧损、挂渣严重，过远则会出现切不透、弧柱偏移的问题，这类传感器接口正是为适配等离子割炬高度实时检测模块设计的配套连接结构，承担着传感器信号稳定传输、模块定位安装的核心作用。从结构设计逻辑来看，主体采用黑色工程塑料注塑成型的壳体结构，上部设置方形插接腔，用于和传感器信号输出端做插拔式配合，腔体内部预留了针脚安装位，可直接适配标准信号接插件，无需额外做接线转接，能减少现场布线的故障点。下部的圆弧过渡结构是为了贴合割炬安装座的圆柱面轮廓，安装时可直接卡合在对应柱面位置，降低装配时的对位难度。侧边延伸出的绿色安装翼板是整个结构的安装基准面，

　　板上预制了两个圆形安装过孔，孔位间距按照等离子割炬调节支架的通用安装孔距设计，可直接通过M4内六角螺丝固定在Z轴浮动调节架上，安装后整体不会超出割炬外周的安全回转半径，避免切割过程中碰撞板材或工装夹具。翼板下方设置的红色卡接槽为快装结构，可直接卡入高度调节滑块的导轨位，无需额外加装紧固件就能实现初步定位，后续锁付螺丝时不会出现结构偏移，能大幅缩短现场装配的调校时间。从实际使用的工况适配性来看，该接口的壳体壁厚做了均匀化处理，最薄位置不小于2.5mm，可承受切割现场的金属飞溅温度冲击，不会出现短期受热变形的问题；插接腔的内壁做了0.2mm的拔模斜度，接插件插入后可保持足够的抱紧力，

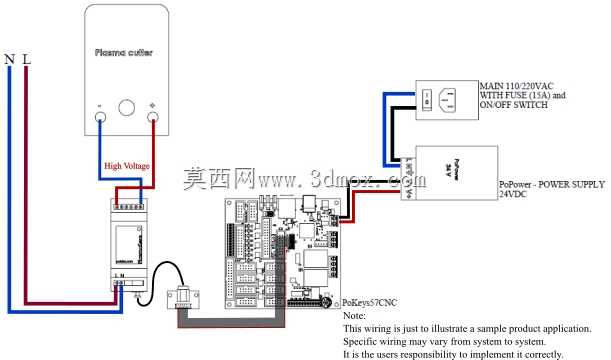

　　设备运行过程中Z轴快速升降产生的振动不会导致接插件松脱、信号中断。结构的安装边界做了充分的避让设计，安装后不会遮挡割炬的冷却气路、弧压检测线路的走线路径，也不会和周边的防溅护罩、防撞检测开关产生运动干涉，可直接适配市面上多数台式、龙门式数控等离子切割设备的火炬高度控制系统，和CNC控制器的信号端口做匹配连接后，可实时传递割炬与板材的间距信号，配合调高系统实现切割过程中的高度动态补偿，保证长距离切割时的切口质量一致性。
