双极步进电机PoStep25-256驱动控制板

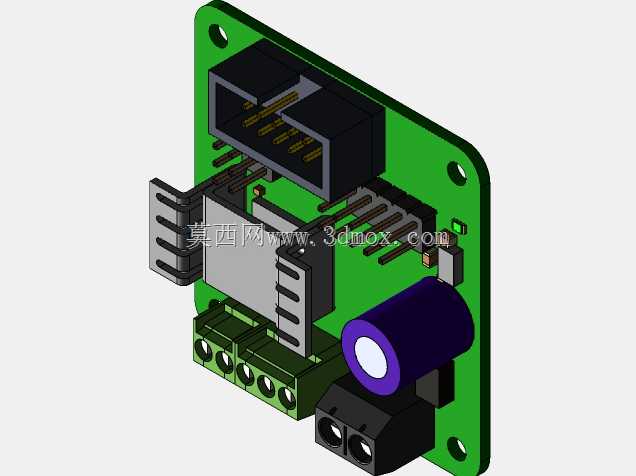

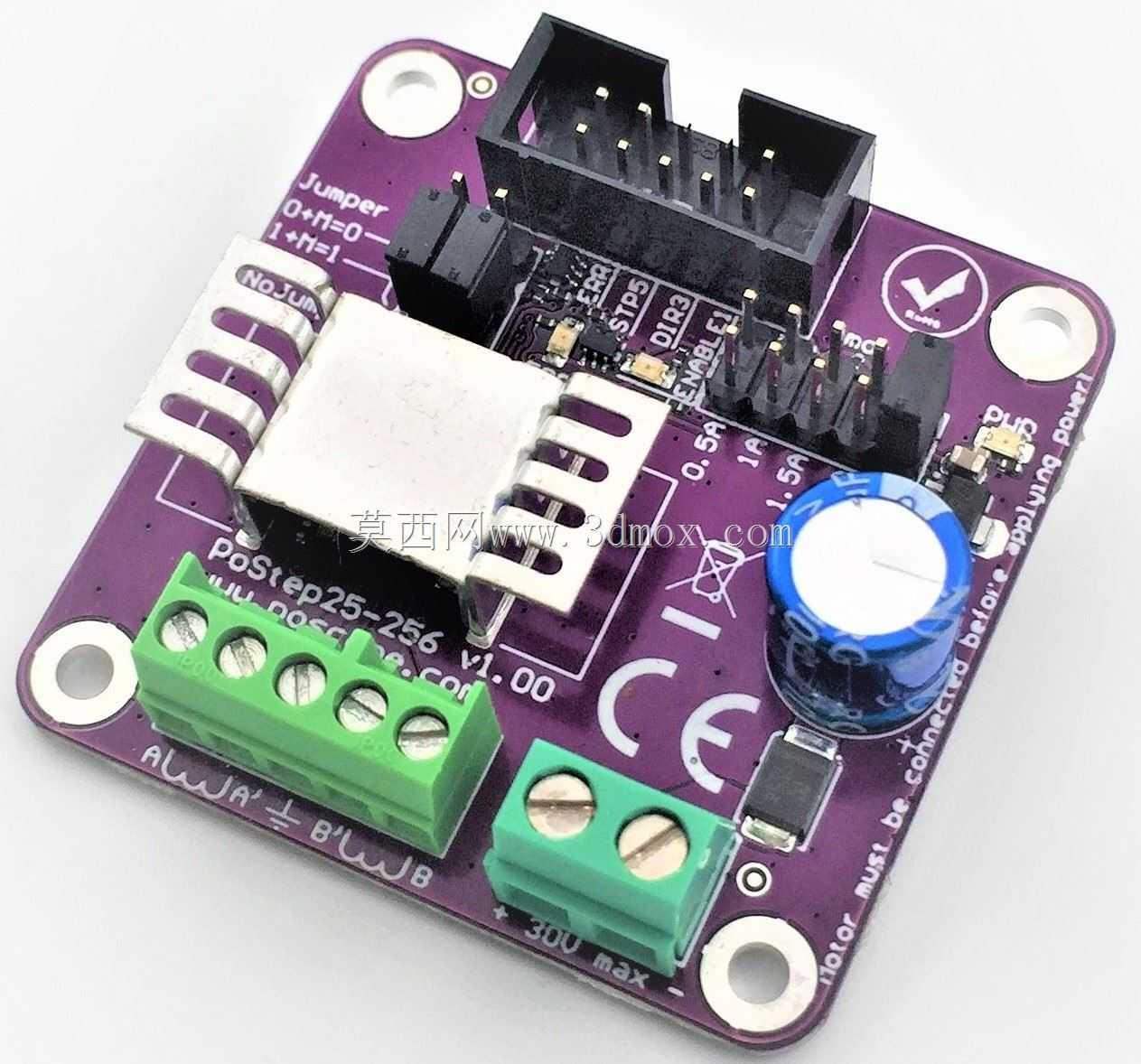

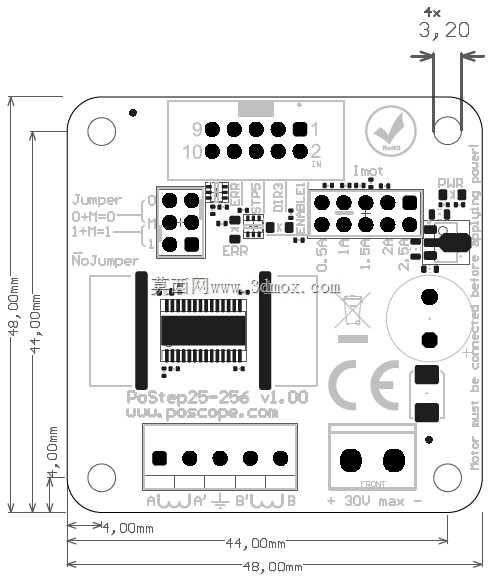

　　在小型自动化设备、桌面级CNC、3D打印运动轴、精密位移平台这类需要精准步进控制的场景里，步进电机驱动板是衔接上位控制信号与电机本体的核心部件，PoStep25-256这款双极步进驱动板的设计，完全围绕中小扭矩双极步进电机的平滑驱动需求展开。从板件布局来看，驱动板采用紫色阻焊的FR-4玻纤基材，板边预留了四个直径3.2mm的安装固定孔，孔位间距适配通用的驱动模块安装标准，可直接通过M3螺丝固定在设备电控仓的绝缘安装位上，无需额外定制转接支架，安装边界清晰，不会与周边接线端子、散热结构产生干涉。板载的大电流接线端子采用绿色栅栏式设计，分别对应电机两相绕组接线与直流电源输入，螺丝锁紧的接线方式能避免设备运行振动导致的接线松脱，

　　大电流通路的铜箔做了加厚处理，可承载持续3A的相电流输出，满足42、57系列常规双极步进电机的供电需求。信号输入侧采用立式排针接口，兼容STEP/DIR方向脉冲控制标准，可直接对接PLC、运动控制卡、嵌入式开发板的脉冲输出端口，板上集成的细分拨码开关可实现最高256细分的电流调节，能大幅降低电机低速运行时的振动与噪音，让运动平台的走刀、位移动作更平顺。板上搭载的大面积铝制散热片直接贴装在核心驱动芯片表面，配合板载的电解电容做电源滤波，可抑制电机启停时的反电动势冲击，避免电源波动干扰控制信号，板上预留的状态指示灯可直观反馈供电、故障、运行状态，方便现场调试时快速排查接线问题。设计时充分考虑了工业现场的电磁兼容需求，

　　关键信号走线做了包地处理，板载CE标识对应的安规设计，可满足常规工业电控环境的使用要求，驱动板的整体厚度控制在12mm以内，加上散热片的总高度不超过18mm，可适配紧凑空间内的安装需求，无论是集成到小型桌面设备内部，还是作为独立驱动模块外接使用，都能灵活适配。在实际选型使用时，这款驱动板可匹配两相四线、六线的双极步进电机，通过板上的电流调节电位器可设定输出相电流，适配不同扭矩等级的电机，无需额外更换驱动模块，256细分的设置可让电机每转的步数达到51200步，完全满足精密位移场景下的定位精度要求，在点胶机、小型雕刻机、自动送料机构这类设备上使用时，可有效避免低速爬行问题，提升设备运行的平稳性。
