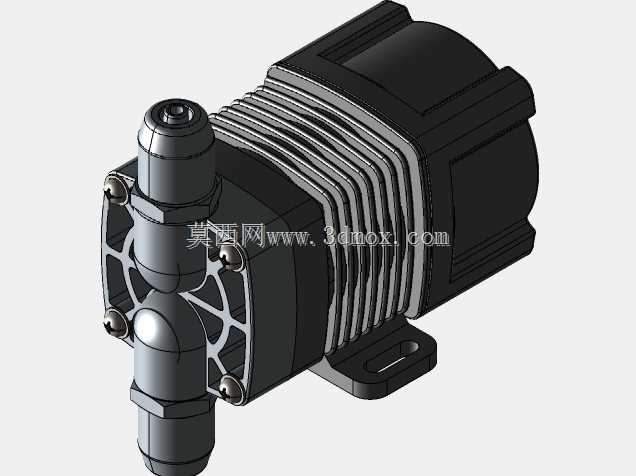

IWAKI电磁计量泵HP系列垂直连接结构设计

　　在水处理药剂投加、化工精准配料、电镀药液补给这类对流体输送精度有严苛要求的工况里，电磁驱动计量泵是替代传统机械隔膜泵的核心执行部件，这款针对HP系列做的垂直连接结构方案，完全围绕现场安装空间受限、管路排布紧凑的实际场景做了适配优化。不同于常规侧接式计量泵需要预留水平管路转弯空间的设计，这款泵的进出口采用垂直同轴排布，流体从泵体下端进入、上端输出，管路可以直接沿竖直方向布设，不需要额外加装90度弯头，既减少了管路接头的泄漏风险点，也把安装所需的水平投影面积压缩了近40%，在集成式加药柜、壁挂式投加单元这类空间局促的安装场景里，能大幅降低柜体设计的尺寸压力。从功能实现逻辑上，电磁驱动结构取消了传统计量泵的减速箱、曲柄连杆传动组，

　　靠电磁线圈的高频往复运动直接带动隔膜做往复形变，冲程频率可以通过电信号做线性调节，单冲程流量误差能控制在±2%以内，完全满足水处理工艺中混凝剂、阻垢剂、消毒剂这类药剂的微量精准投加需求，也适配化工生产中pH调节、氧化还原反应的药液连续补给工况。设计过程中优先考虑了隔膜的受力均匀性，垂直流道的结构让流体在泵腔内没有直角转向，不会出现局部紊流造成的压力脉动，隔膜往复运动时的受力始终沿轴向分布，能有效降低隔膜的疲劳损耗，延长易损件的更换周期。安装边界上，泵体底部预留了标准的安装螺孔定位尺寸，进出口的连接螺纹采用通用的管路连接规格，不需要做定制转接头就能和现有PVC、不锈钢管路直接对接，泵体上部的冲程调节旋钮做了凸起式防滑设计，

　　现场操作人员不需要额外工具就能手动调节投加流量，调节刻度做了清晰的线性标识，能直观对应实际输出流量范围。考虑到现场可能存在的药液腐蚀问题，泵头过流部分的结构做了等壁厚设计，适配PP、PVDF等不同耐腐材质的加工选型，电磁驱动部分的外壳和泵头之间做了密封隔离结构，即使泵头出现微量渗漏，药液也不会渗入电磁线圈区域造成电路故障。整个结构的三维建模过程中，对运动部件做了全行程的干涉检查，确保隔膜往复到上下止点时，和泵腔内壁、进出口单向阀组都不会出现剐蹭，单向阀的安装位置做了同轴度定位设计，能保证阀球在启闭过程中始终沿轴线运动，不会出现偏置造成的密封不严、回流漏液问题，在小流量投加工况下也能保证稳定的计量精度。
