12V微型隔膜供水泵结构拆解设计

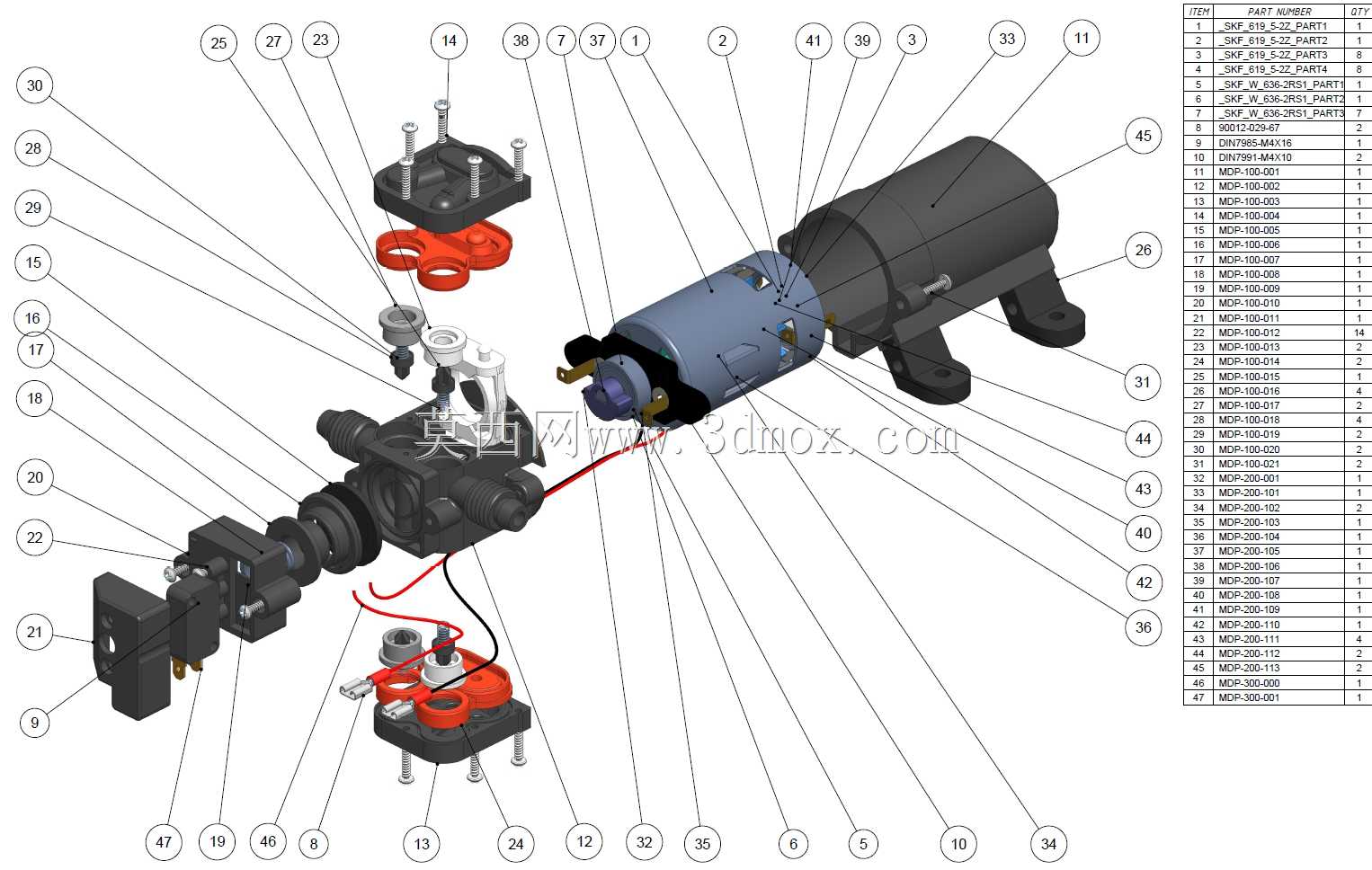

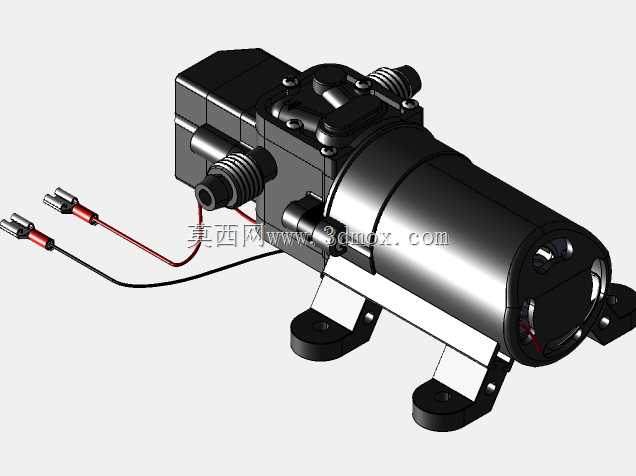

　　这款12V微型隔膜泵的三维结构，完整还原了实物的全部装配关系与零件细节，从拆解视图可以清晰看到动力端、隔膜腔体、进出水流道、阀组结构的全部配合逻辑。在实际应用场景中，这类低压直流隔膜泵常被用于小型净水设备管线增压、车载清洗装置供水、小型园艺喷淋系统输水、实验室小型流体回路输送等场景，依靠12V直流供电的特性，可直接适配车载电源、小型户外储能电源、低压直流供电回路，无需高压市电接入，适配移动作业、便携设备的集成需求。从功能特性来看，该泵依靠偏心结构带动隔膜往复形变改变腔体容积，配合进出水端的单向阀组实现流体的定向输送，相比叶轮式微型泵，隔膜结构可实现干转自吸，无需提前灌泵引水，同时输送过程中流体与泵体动力端完全隔离，

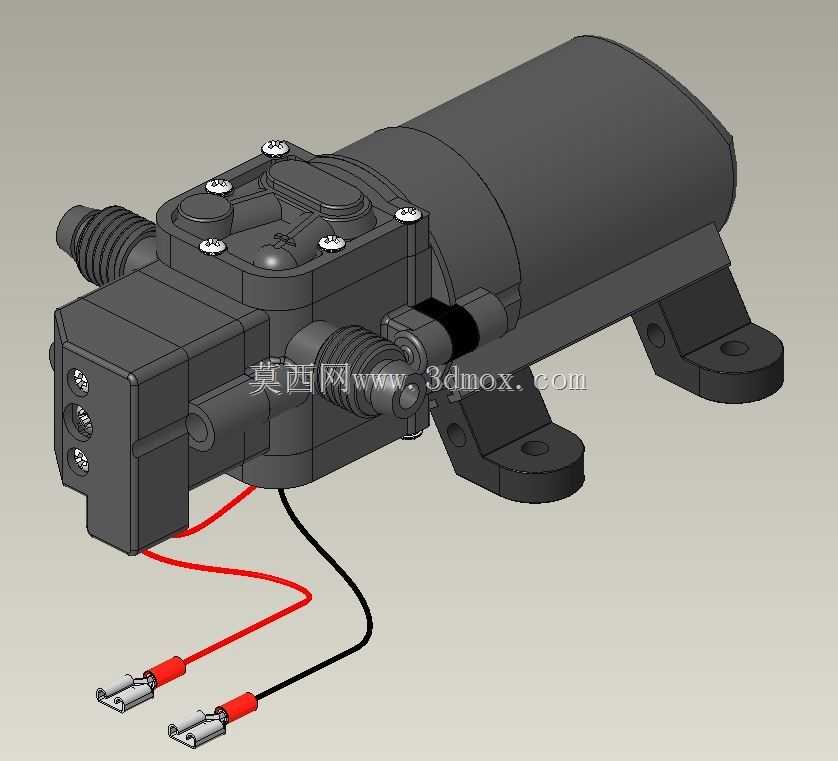

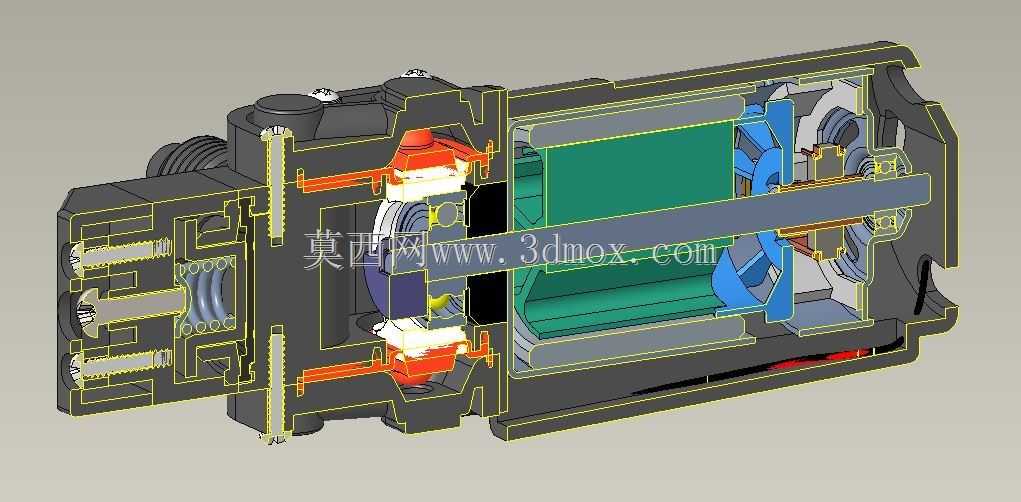

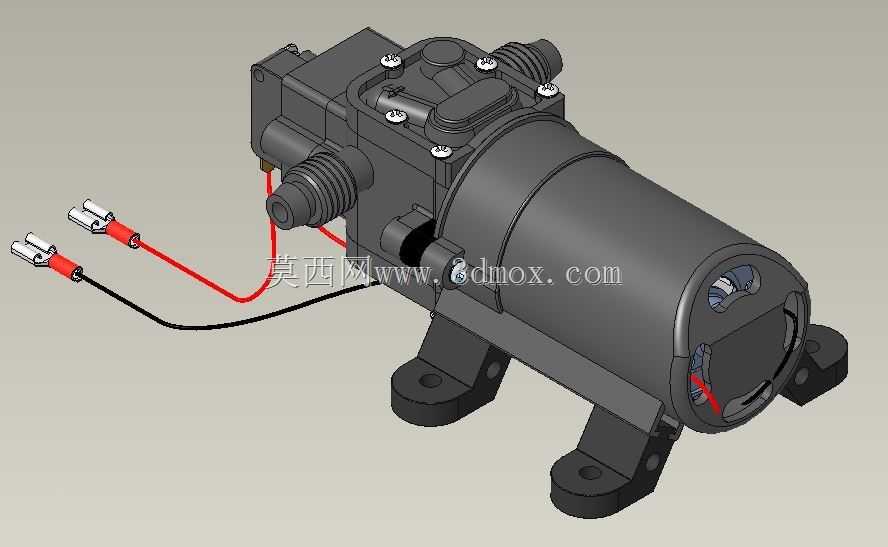

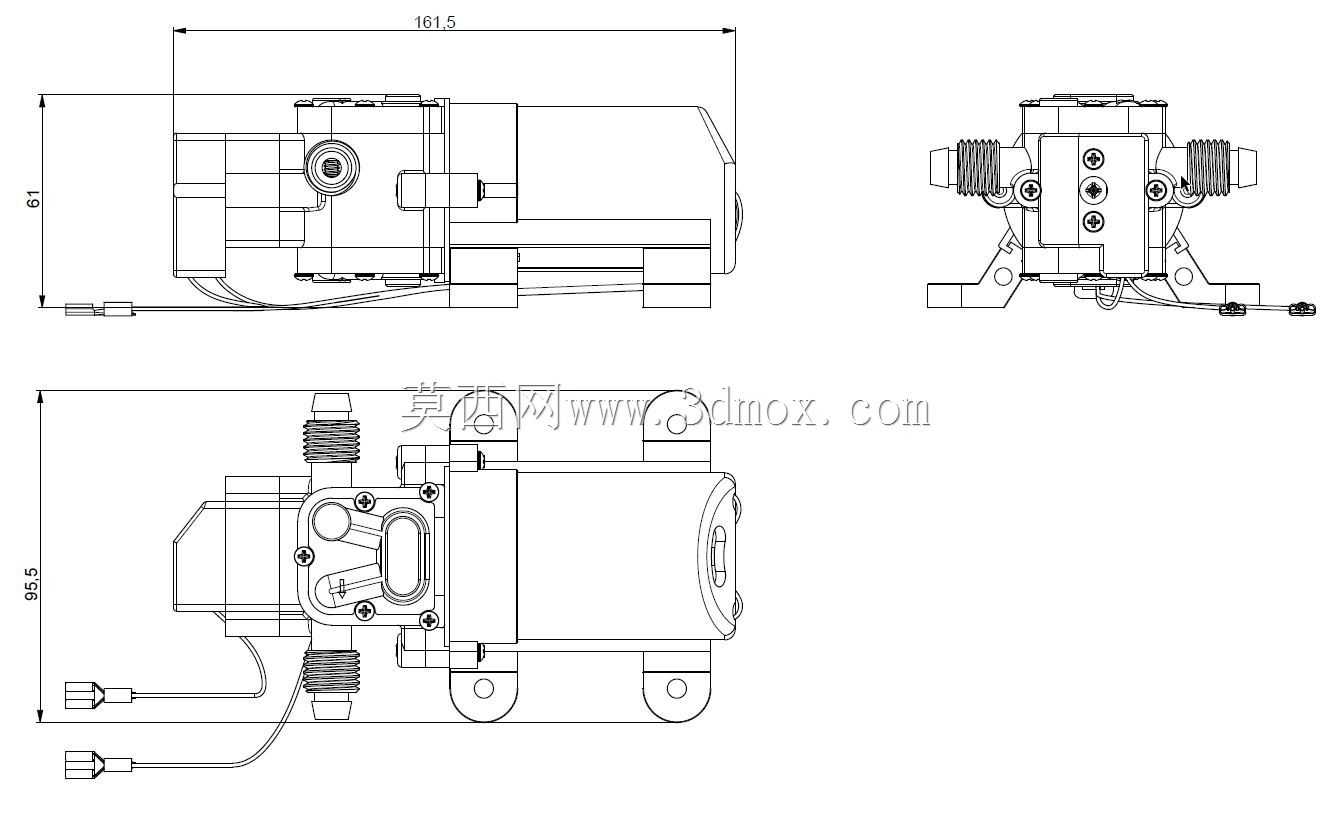

　　可输送轻度腐蚀性流体、含微小杂质的水体，不会出现叶轮卡滞、动密封泄漏的问题。从设计思路层面，整套结构将直流电机作为动力输入源，电机输出端连接偏心轮机构，将旋转运动转化为隔膜的往复直线形变，泵头部分的进出水流道采用对称式布局，阀片采用弹性耐水材质，在隔膜往复运动时可快速响应开合，减少回流损失；泵体外壳采用加强筋结构包裹电机本体，既可以提升电机散热效率，也能通过安装脚的预留孔位实现设备内的固定安装。从安装边界来看，该泵整体为长条形布局，电机端直径与泵头端尺寸匹配，进出水口采用标准快插接口规格，安装时需预留足够的管线插拔空间，同时泵体固定脚的孔位间距适配常规小型设备的安装板开孔尺寸，无需额外定制转接支架即可完成装配；

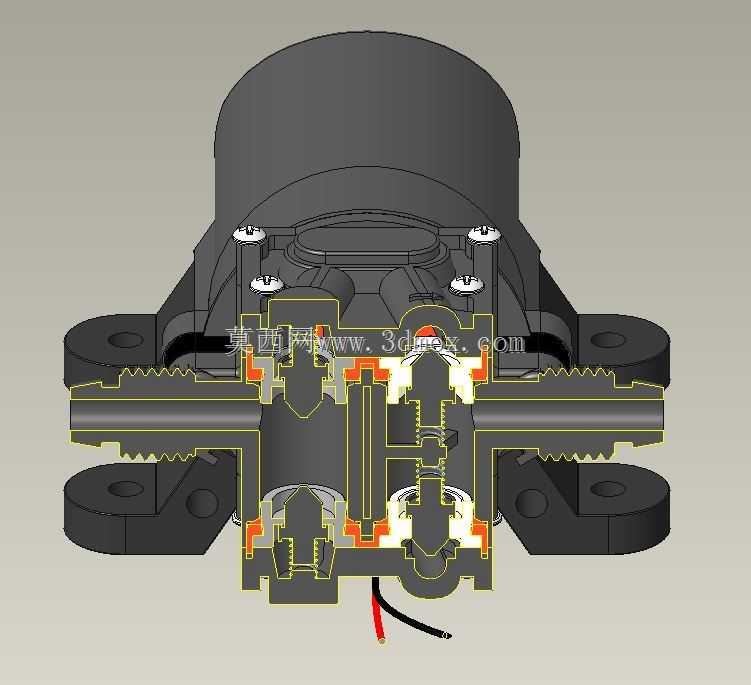

　　隔膜腔体的密封采用周边压紧式结构，通过均匀分布的螺钉将隔膜边缘压合在泵体上下壳之间，可保证长期往复运动下的密封可靠性，避免压力泄漏。整套模型将每个零件的装配关系、配合公差预留位置都做了还原，可直接用于小型流体设备的选型校核、集成安装布局设计，也可作为同类微型隔膜泵改型设计的结构参考，帮助设计人员快速掌握这类泵的内部结构逻辑，缩短产品开发的结构测绘周期。
