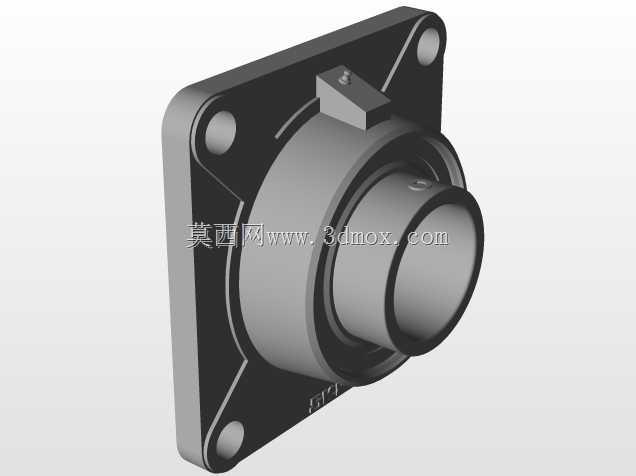

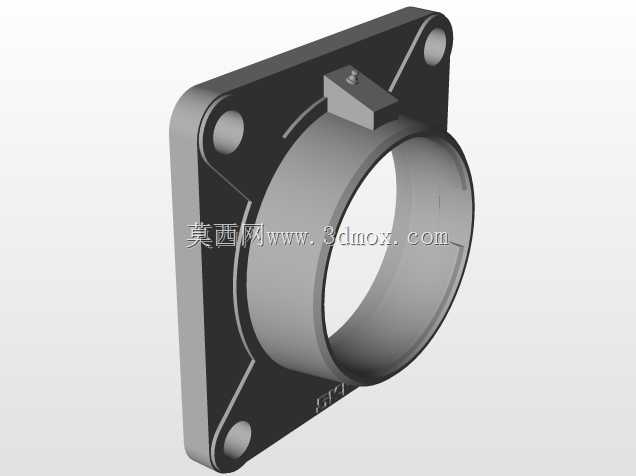

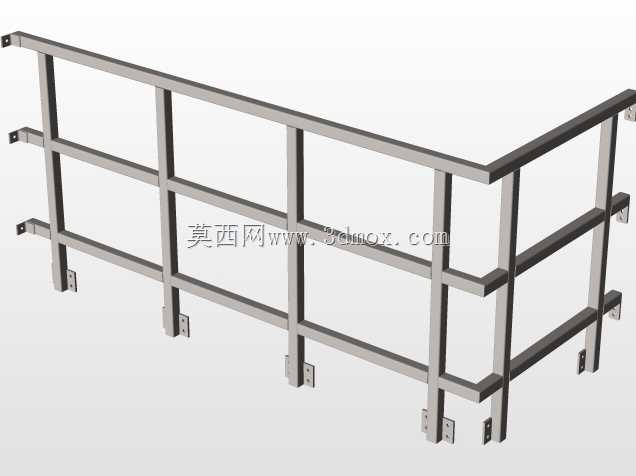

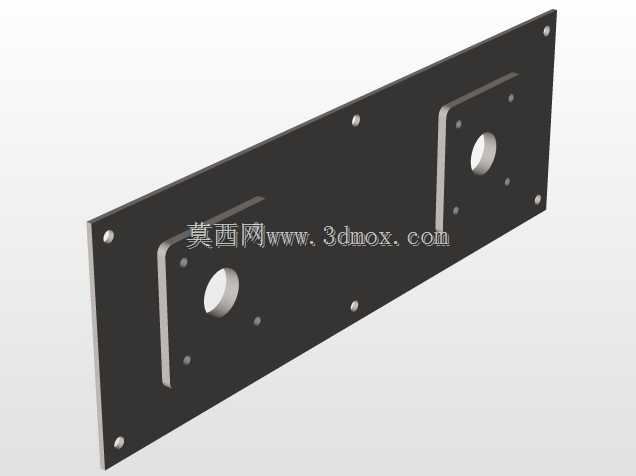

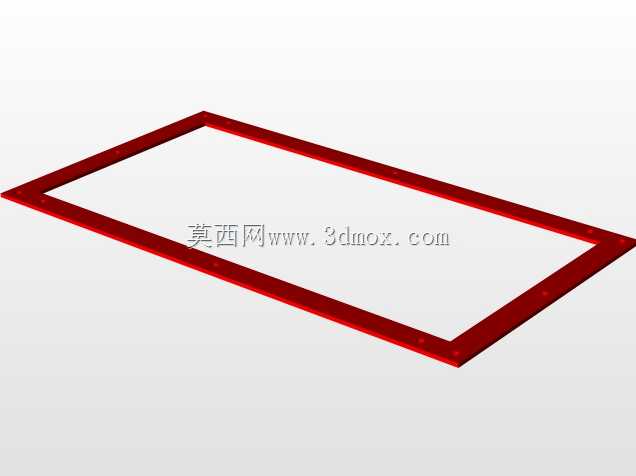

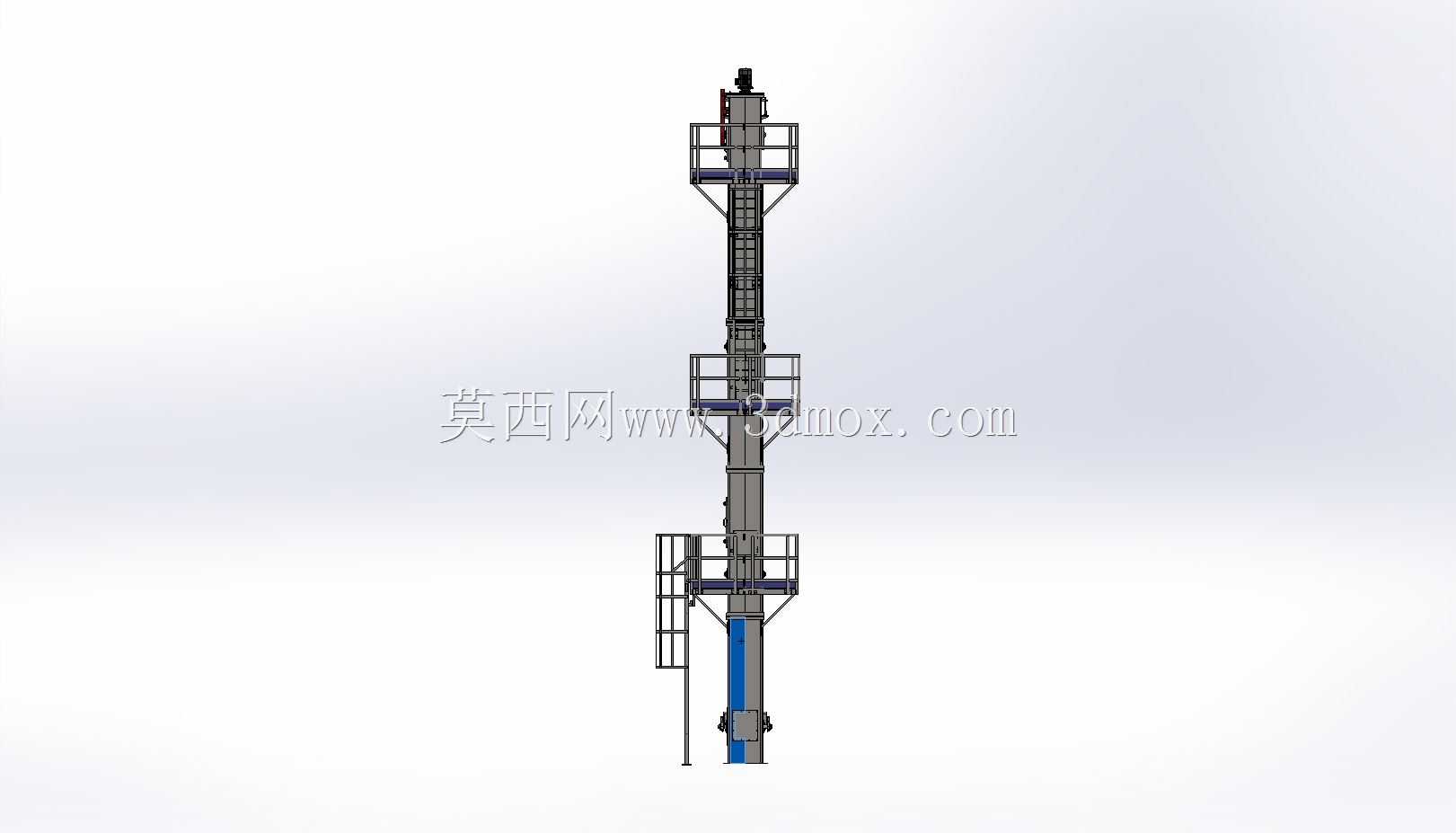

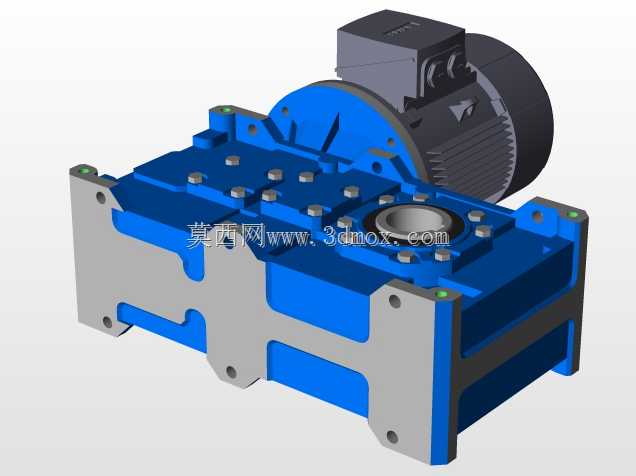

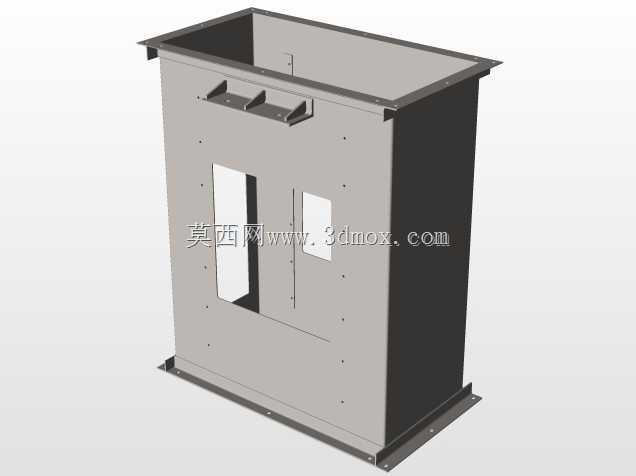

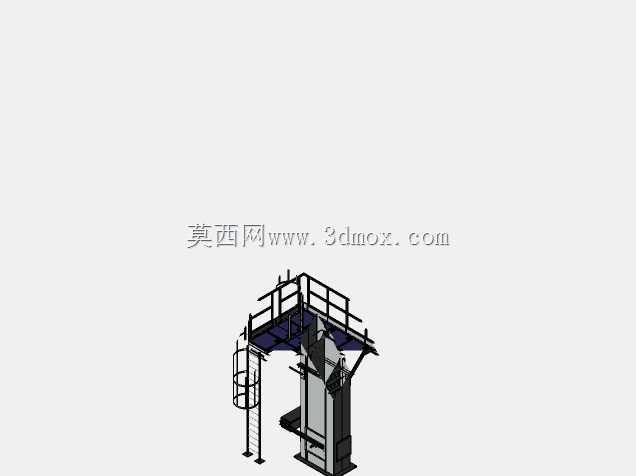

电梯用方形法兰带座轴承安装结构

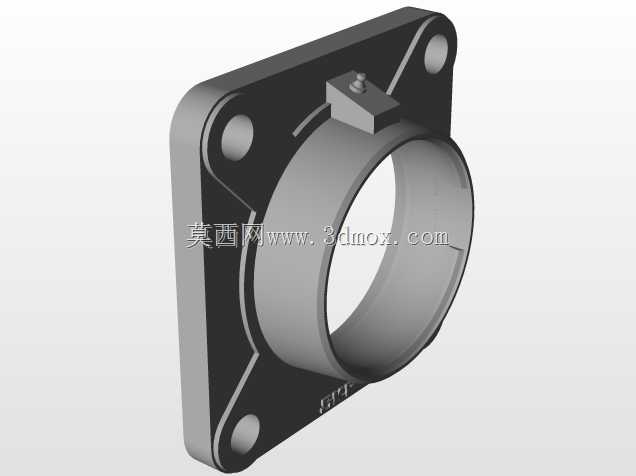

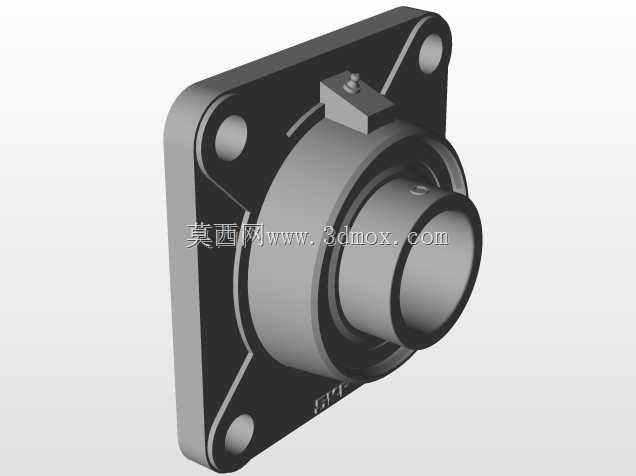

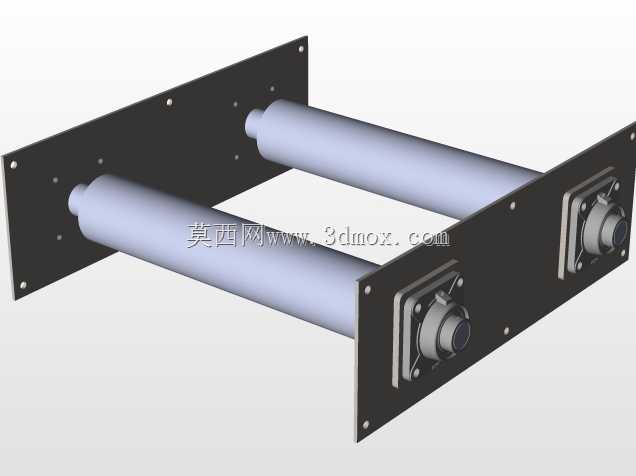

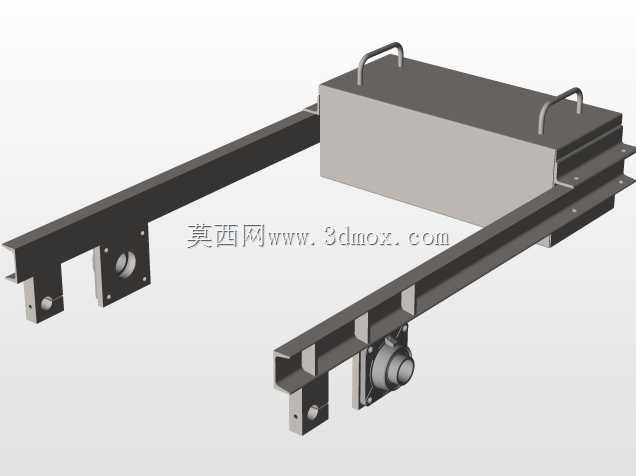

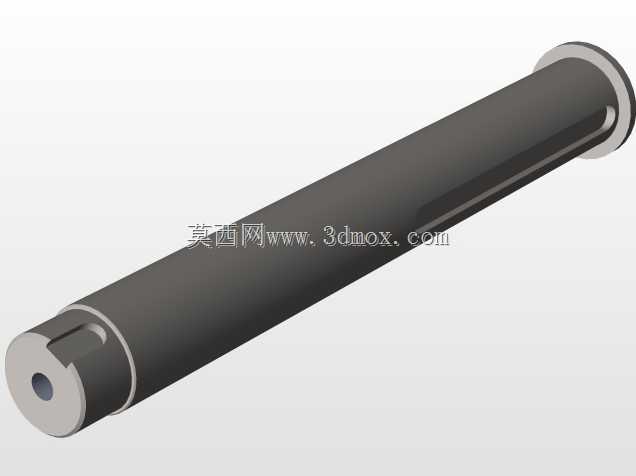

　　该结构件主要应用于电梯曳引系统、门机传动机构的转轴支撑环节，在电梯运行过程中承担径向载荷与部分轴向载荷的传递作用，保障转轴运转过程中的同轴度与稳定性，避免转轴运转时出现径向窜动或偏摆，直接影响电梯运行的平稳性与噪音控制水平。从设计思路来看，采用方形法兰安装面的结构形式，相比圆形法兰更适配电梯机架上的矩形安装位，四个安装孔对称分布在法兰四角，安装时可通过螺栓直接将组件固定在设备安装面板上，无需额外设计轴承座安装支座，能有效缩减装配环节的零件数量，降低现场安装的对位难度。法兰端面上的定位凸台可与安装面板上的预制沉孔配合，安装时能快速完成组件的径向定位，避免螺栓锁紧过程中组件出现偏移，保障轴承内孔与配套转轴的同轴度公差控制在合理范围内。

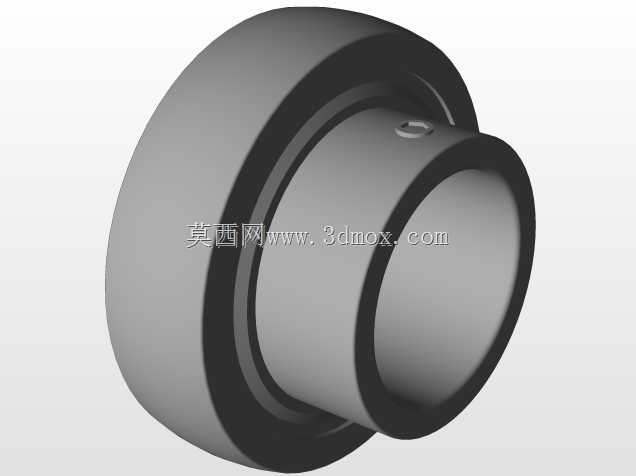

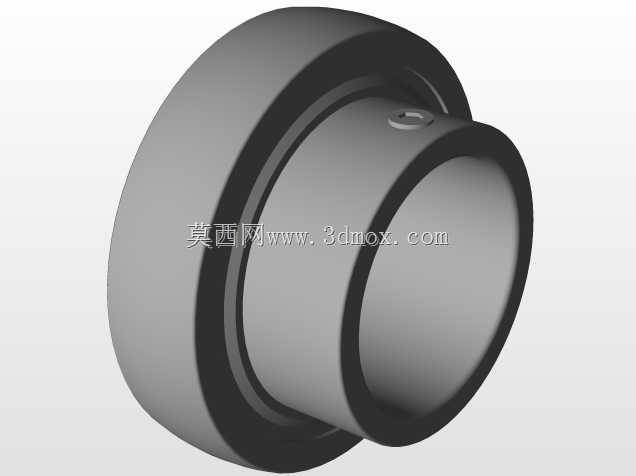

　　轴承本体采用带座集成式设计，外圈与轴承座为过盈配合压装结构，无需额外设计外圈限位结构，内置的密封结构可阻挡电梯井道内的灰尘、油污进入轴承滚道区域，延长部件的维护周期，适配电梯井道内多尘、存在少量油污的复杂工况。组件的轴向尺寸经过优化，突出安装面的轴承筒身长度控制在合理范围，既保证内圈与转轴的配合长度足够传递扭矩，又不会过多占用门机或曳引机构的轴向安装空间，适配电梯内部紧凑的安装布局。安装孔的孔径与孔位间距按照通用电梯安装标准设计，可直接替换同规格的常规带座轴承部件，无需对现有安装面板进行二次加工。轴承内孔的公差配合选用基孔制过渡配合，既能保证与转轴的装配紧固性，又不会出现装配过紧导致的轴承卡滞问题，运转过程中滚道的受力均匀，可适配电梯频繁启停的交变载荷工况。侧面设置的润滑注油位可在不拆解组件的情况下完成轴承润滑脂补充，日常维护操作便捷，无需拆卸周边关联部件即可完成保养作业。
