长距离圆管式螺旋给料输送设备结构

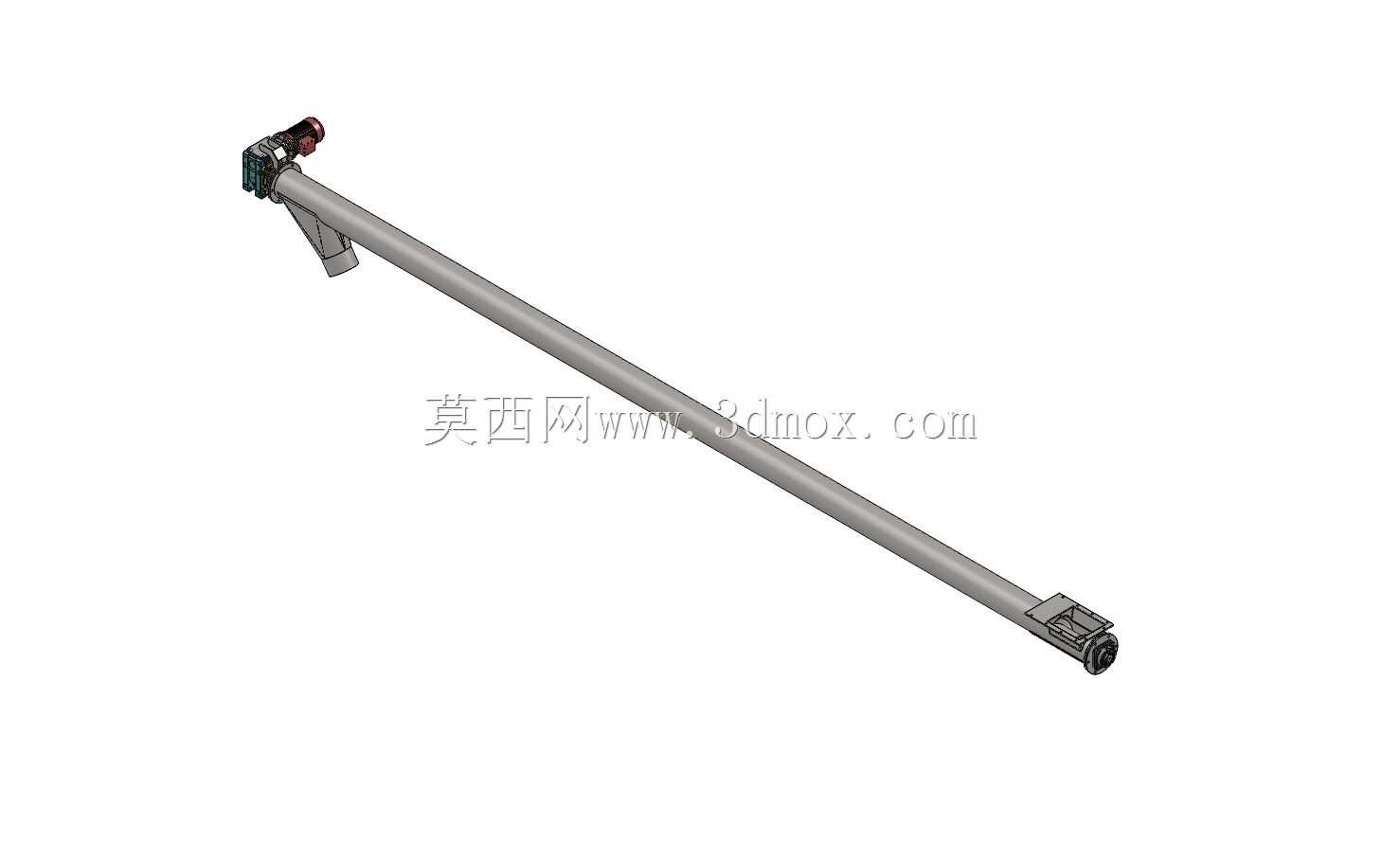

　　在化工、粮油加工、建材粉体生产这类散料处理场景里，密闭式长距离输送一直是产线布局里的核心环节，这款圆管式螺旋输送结构正是针对这类场景做的适配设计。从安装边界来看，整机输送长度达到6000mm，管体直径168mm，属于中等输送通量的长距离机型，适合在车间层高有限、需要跨工位水平布置散料输送路径的场合使用，管体全密闭的结构能避免输送过程中粉体、小颗粒物料的溢散，同时隔绝外界杂物混入料流，对食品级原料、易潮解化工粉料的输送适配性较强。

　　设计阶段优先考虑了驱动端的载荷匹配，驱动单元布置在设备进料端一侧，采用直连减速结构，减少传动环节的功率损耗，端座位置做了加强支撑设计，避免长管体在运行过程中出现螺旋轴挠曲变形，尾部出料端设置了内置轴承座与密封结构，防止细粉料进入轴承腔造成磨损失效。螺旋叶片采用等螺距连续满面式结构，针对流动性较好的颗粒、粉体物料设计，输送过程中物料填充率稳定在0.3-0.45区间，不会出现堵料、返料的情况，管体下方每隔1200mm设置了安装支脚，支脚预留了螺栓固定孔位，现场安装时可以直接与钢架平台或者地面预埋板连接，不需要额外做复杂的支架改制。

　　实际使用中，这类设备常搭配大袋拆包站、料仓出料口使用，作为上游卸料环节到下游筛分、混合、包装设备的中间输送单元，因为管体截面为圆形，物料在管内随螺旋旋转推进时不会出现残留死角，换料清理时只需要打开端部检修口就可以完成内部残料的清理，相比槽式螺旋输送机的密闭性更好，布置时不需要额外加防尘盖板，整体占用的横向安装空间更小，适合在现有车间的狭窄通道内布置改造。设计时还考虑了运行过程中的振动控制，管体壁厚选用常规输送管标准厚度，螺旋轴做了动平衡校正，满负载运行时的管体振幅控制在允许范围内，不会因为长距离输送产生共振异响，驱动端的安装法兰与管体采用止口定位，现场拆解维护时不需要反复调整同轴度，降低了后期运维的拆装难度。
