齿轮箱内置直齿啮合传动组件结构

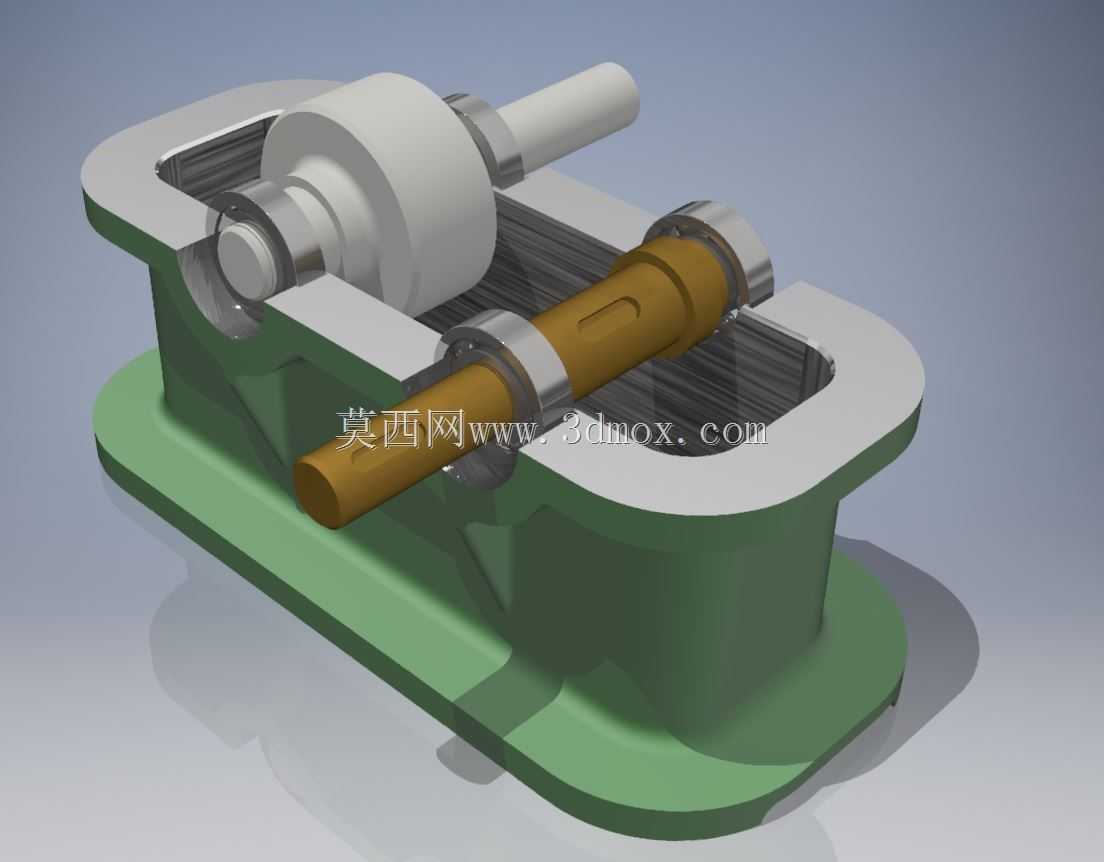

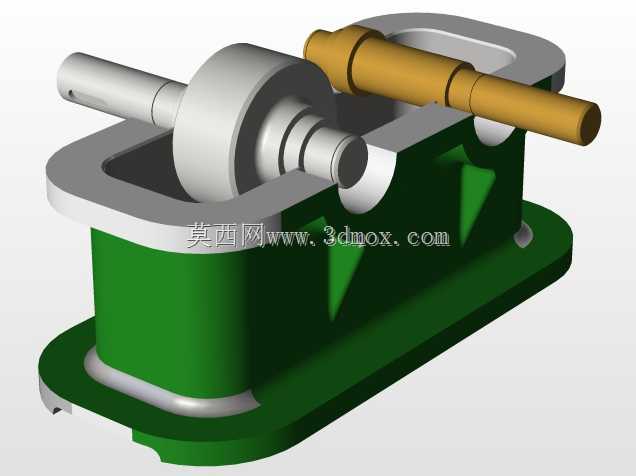

　　这套直齿啮合传动结构，主要应用在中小功率的减速传动场景中，常见于轻工输送设备、小型机床进给机构、农用辅助机具的动力传递环节，用来实现平行轴之间的定传动比动力输送，相比斜齿轮传动，直齿结构没有轴向分力，对支撑轴承的轴向载荷要求更低，装配调整的难度也更小，适合转速不超过1500r/min、传动载荷平稳的工况。从结构布局来看，两根平行传动轴通过深沟球轴承支撑在剖分式铸铁箱体内，箱体的剖分面设置在轴系中心高度位置，既方便轴系组件的整体预装，也能保证轴承座孔的加工同轴度，箱体内腔预留了足够的储油空间，齿轮啮合位置的浸油深度控制在齿高的1-2倍，既可以保证啮合面的充分润滑，也能避免搅油损失过大带来的温升问题。设计过程中，首先根据传递扭矩、

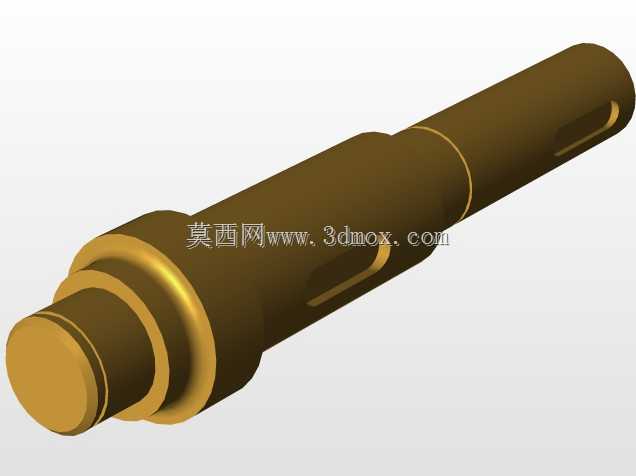

　　传动比要求确定了直齿轮的模数与齿数，主动轴与从动轴的中心距严格按照齿轮啮合的标准中心距设计，同时预留了0.02-0.05mm的中心距公差，避免加工误差导致的啮合卡滞；轴上的齿轮与轴采用平键连接实现周向固定，轴肩与轴承内圈端面贴合实现轴向定位，轴承外圈则嵌入箱体轴承座孔内，通过端盖压紧实现外圈的轴向固定，端盖上预留的密封槽可以安装毡圈油封，避免箱体内润滑油泄漏，同时阻挡外界粉尘进入箱体内部。安装边界方面，箱体底部设置了四个带安装孔的地脚，安装孔的中心距按照通用安装基座的尺寸规范设计，地脚的加工面平面度控制在0.1mm以内，保证安装后箱体不会出现额外的装配应力；输入轴与输出轴的轴伸长度、轴径尺寸都符合通用连接件的配合要求，

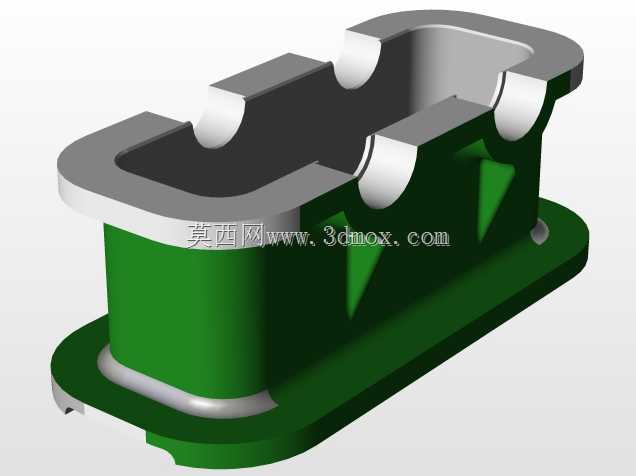

　　可以直接配套联轴器、带轮等动力输入输出部件，轴伸端的键槽尺寸与轴径匹配，能够传递额定扭矩不出现压溃问题。实际使用中，这套直齿传动结构的传动效率可以达到96%以上，因为直齿轮啮合是沿齿宽方向同时进入啮合、同时退出，相比斜齿轮的渐进式啮合，在低速工况下的传动噪音处于可接受范围，同时因为没有轴向力，轴承选型不需要额外考虑轴向承载能力，能降低整体的制造成本与维护难度。箱体的壁厚按照铸造工艺要求设计，轴承座位置做了局部加厚处理，避免轴承受力位置出现应力集中，箱体内壁设置了加强筋，既提升箱体的整体刚性，也能在齿轮运转时引导润滑油飞溅到轴承位置，实现轴承的自润滑，不需要额外设置润滑管路，简化了整体结构。
