工业传动直齿圆柱齿轮零件结构

　　该零件为典型直齿圆柱齿轮，主要用于平行轴之间的旋转运动与扭矩传递，在小型减速器、设备进给机构、办公机械、通讯工具内部传动模组以及轻载自动化装置中都可作为基础啮合件使用。齿轮采用沿轴向贯通的直齿结构，齿向与齿轮轴线平行，齿形沿齿宽方向保持一致，这种布置使零件在加工、装配和运动分析时都具有较明确的几何边界。与斜齿轮相比，直齿圆柱齿轮在啮合过程中不存在轴向分力，支撑轴和轴承的受力方向更集中于径向，适合轴向空间受限、支承结构简化或需要降低装配复杂度的传动位置。

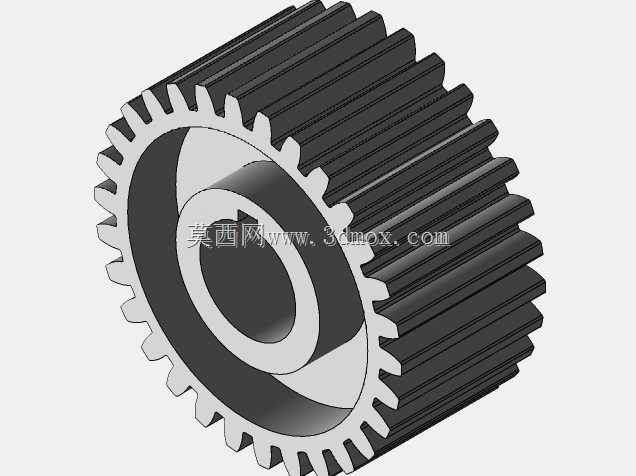

　　从外形上看，零件由外齿圈、轮辐实体段、中心轮毂和内孔组成。外圆周均布多个轮齿，齿顶形成连续的圆柱包络面，齿根位于齿圈内侧并通过过渡圆角与齿槽连接，可减少齿根应力集中。齿轮中部保留较宽的实体轮体，使齿圈与轮毂之间具有足够的刚性连接；中心设置同轴阶梯孔，较大的环形凸台可用于轴向定位或与轴套、挡圈、配合轴肩形成安装约束，内孔则承担与传动轴的配合关系。该结构没有额外减重孔，说明设计侧重点偏向工艺简单、成型稳定和中小载荷下的可靠传扭。

　　在实际设备中，这类齿轮通常安装在两根平行传动轴上，一个齿轮的齿面推动配对齿轮齿面，通过齿数比实现转速变化和扭矩转换。若主动轴输入较高转速，从动齿轮可根据齿数差异获得较低转速和较大输出扭矩；反之也可用于增速传动。齿轮啮合区需要保证齿顶圆、齿根圆、分度圆和齿宽之间的协调，齿宽过窄会降低接触面积并加剧单位齿面压力，齿宽过宽则可能因轴系挠曲或装配平行度误差造成偏载。当前模型的齿宽相对外径占比较大，有利于提高啮合承载能力，但在箱体设计中应预留足够的轴向位置，并控制两轴平行度和中心距偏差。

　　建模时应优先保证齿轮回转轴线、内孔轴线和齿圈轴线重合，齿形围绕轴线按固定节距圆周阵列。轮齿部分需要关注齿顶厚度、齿根圆角和齿槽宽度，避免在三维装配中出现齿顶干涉或齿侧无间隙的问题。中心孔与轮毂凸台应采用同轴约束，端面与轴线保持垂直，以便在工程图中直接标注配合直径、齿宽、齿顶圆和轴向台阶尺寸。轮体外侧圆柱面与齿根之间的过渡区域不宜出现尖锐棱边，实际加工中通常会保留圆角或倒角，既提高淬火、注塑或机加工后的结构稳定性，也能减少装配时的划伤风险。

　　安装边界方面，齿轮内孔与轴之间可采用键连接、过盈配合、紧定螺钉或注塑嵌件等方式固定，具体形式取决于载荷大小、拆装频率和制造工艺。若用于金属切削设备，齿坯可经车削、滚齿或插齿完成，内孔与端面作为定位基准；若用于塑料传动件，则可通过模具成型获得较完整的齿形，轮毂处需要考虑拔模斜度和浇口位置。装配时，齿轮端面应与轴肩或定位套贴合，轴向窜动量需控制在配对齿宽允许范围内；两啮合齿轮的中心距应按设计节圆关系确定，齿侧保留合理间隙，以补偿热膨胀、制造误差和润滑膜厚度。

　　该齿轮的功能核心不只是外形上的轮齿排布，而是通过稳定的节距、同轴的轮毂和足够的齿面接触面积，把输入端的旋转运动可靠传递到下一级机构。设计人员在选用或复刻此类零件时，应结合传动轴直径、中心距、转速、载荷循环、润滑方式和箱体空间综合校核，使齿面接触强度、齿根弯曲强度和轮毂连接强度相互匹配。三维模型可用于干涉检查、传动路径确认、装配模拟以及工程图生成，也可为后续齿数调整、模数换算、内孔适配和齿宽修改提供直接的几何基础。
