带偏心壳体双极皮带张紧步进电机结构

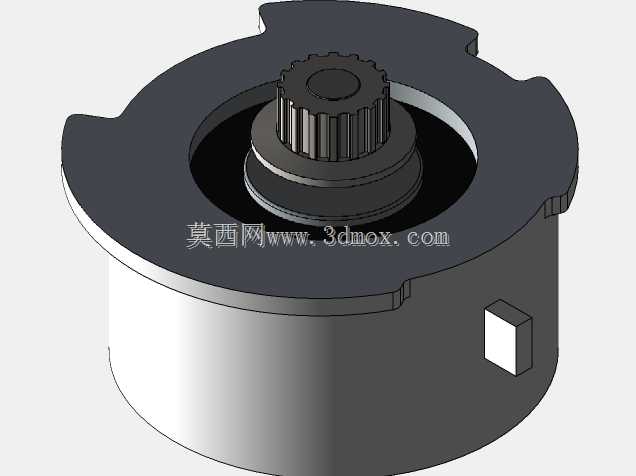

　　这款带偏心壳体的双极步进电机，核心应用场景集中在需要紧凑空间内实现皮带自动张紧的小型传动链路中，常见于桌面级精密传动设备、小型自动化送料机构、便携检测仪器的动力传输单元，区别于常规外置张紧轮的布局，它将张紧功能集成在电机自身壳体上，能大幅缩减传动组件的整体安装空间，减少额外张紧零件的采购与装配工序。从功能特性来看，它属于双极步进驱动类型，输出轴端配套同步带轮，可直接与同步带啮合传递扭矩，偏心壳体的外轮廓为非对称圆弧结构，安装时通过转动电机本体，就能利用壳体的偏心量调整同步带的啮合张紧度，调整到位后通过壳体边缘的三个缺口位配合紧固件完成锁止，不需要额外设计张紧调节腰型孔，也省去了张紧轮的安装支座、轴承、紧固件等配套零件，

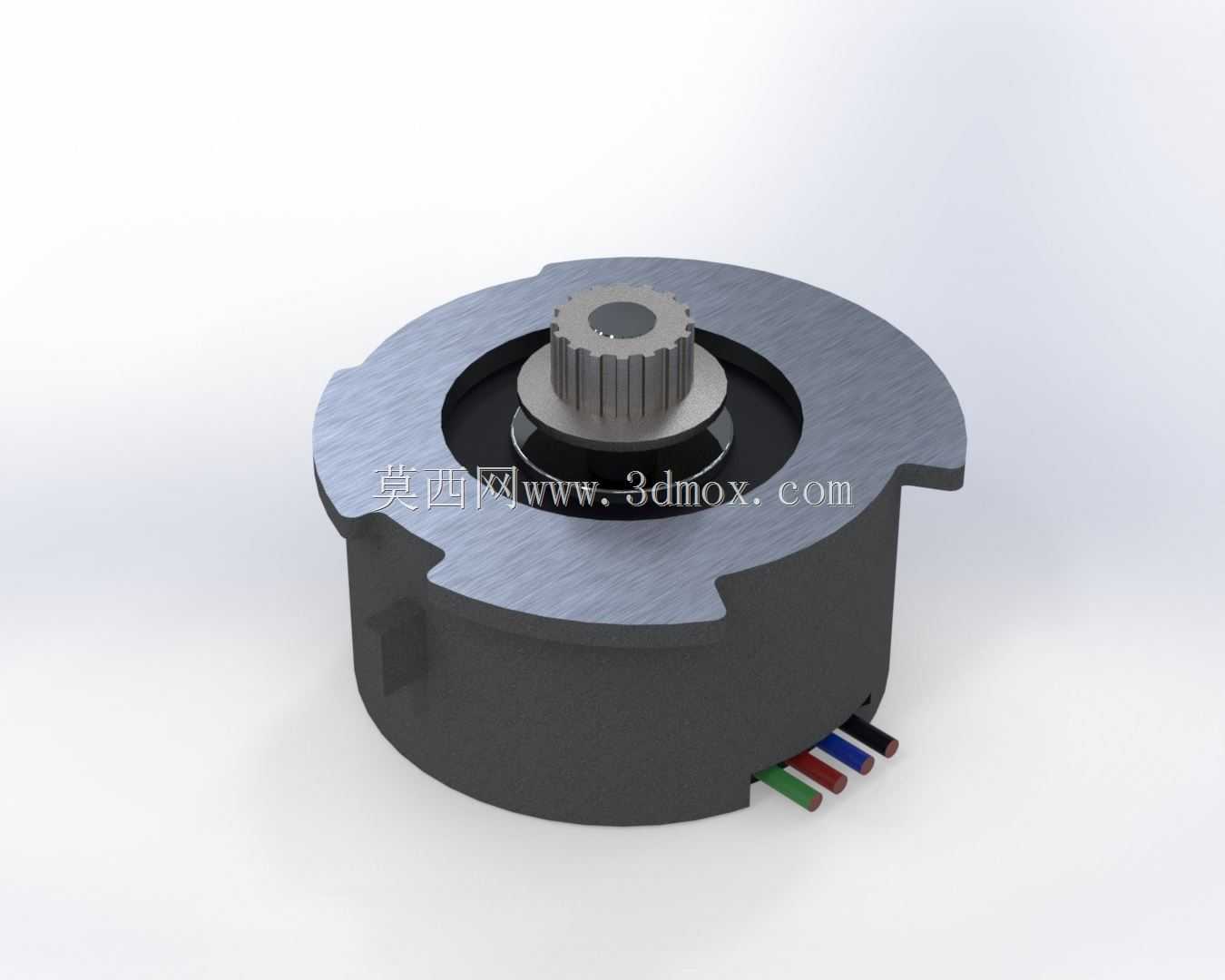

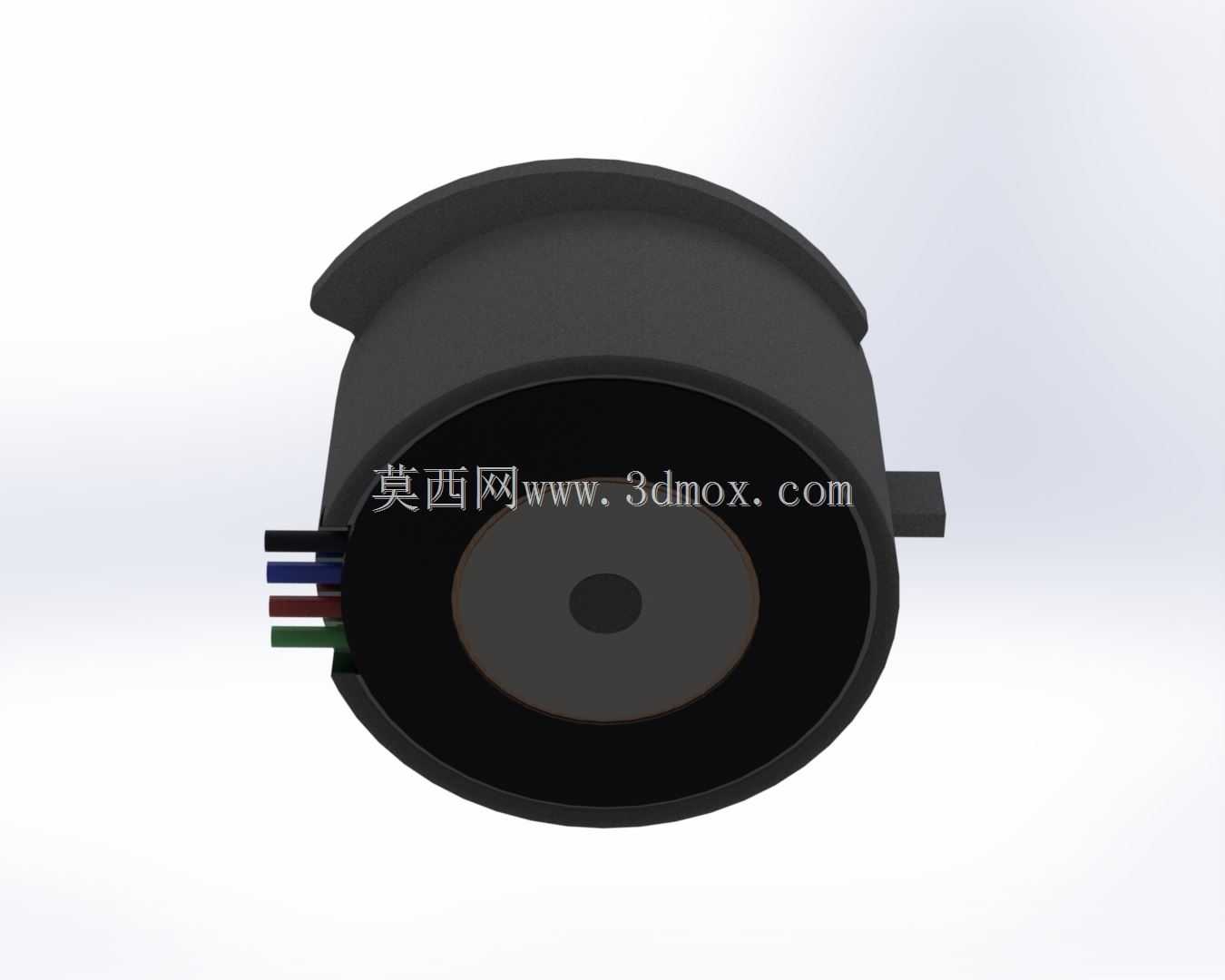

　　能有效降低小型设备的BOM成本。设计思路上，这款电机没有沿用常规圆形或方形步进电机的外壳构型，而是在定子外壳的基础上做了偏心切削加工，外壳下半部分保留圆柱结构适配定子与转子的装配尺寸，上半部分延伸出带三个定位缺口的偏心法兰盘，偏心量经过匹配常用的2GT、MXL等小型同步带的张紧行程计算，转动电机时可提供3-5mm的张紧调节量，完全覆盖小型同步带长期使用后的松弛补偿需求，同时不会因为调节量过大导致带轮啮合错位。输出轴端的带轮采用过盈配合加顶丝锁止的固定方式，带轮齿形为标准圆弧齿，能保证同步带传动的平稳性，减少高速运转下的多边形效应。电机尾部引出四根不同颜色的驱动线，分别对应双极绕组的两个相位，接线时可直接匹配常规两相步进驱动器，

　　不需要额外做线序转接。从安装边界来看，电机主体圆柱部分外径适配常规42系列步进电机的安装孔位，偏心法兰的最大外轮廓直径比常规42电机法兰大12mm，安装时需要预留至少15mm的转动调节空间，避免调整张紧度时周边结构件与法兰发生干涉；电机轴向总高度不含输出轴带轮为22mm，带轮突出法兰面的高度为8mm，设计安装位时需要预留带轮与同步带的啮合空间，同时要注意驱动线出线方向，避免线材被夹在法兰与安装板之间。实际选型使用时，这种集成张紧功能的步进电机特别适合安装空间局促、无法布置外置张紧机构的小型设备，比如桌面型贴标机的标签送进机构、小型3D打印机的辅轴传动、便携检测设备的样本输送机构，它的张紧调节操作简单，

　　只需要松开安装紧固件转动电机到合适张紧度再锁死即可，后期维护时如果同步带出现松弛，不需要拆解周边结构就能快速完成张紧度调整，相比常规电机加外置张紧轮的方案，装配效率能提升40%左右，同时传动链路的零件数量减少，整体传动精度的保持性也更好，不会因为张紧轮的轴承磨损出现传动间隙波动。
