LXW5-11q2型数控机床行程限位开关

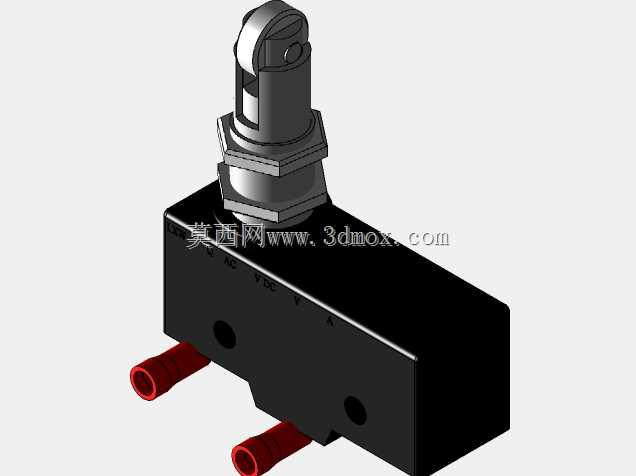

　　在数控加工设备的整机结构设计中，行程限位类元件是保障设备运行安全、避免轴系超程碰撞的核心基础部件，这款LXW5-11q2型限位开关，是针对中小型数控铣床、加工中心、木工数控设备的轴端限位场景开发的接触式触发元件。从实际应用场景来看，这类开关常被安装在机床各直线运动轴的行程两端极限位置，当运动拖板或滑台随伺服进给移动到预设的安全边界时，滑台上的触发撞块会接触开关的顶部滚轮摆杆，通过内部触点的通断切换，向数控系统传递到位信号，切断轴系进给的动力输出，同时触发系统超程报警，避免因程序错误、操作失误导致的丝杠超程脱开、导轨滑块碰撞硬限位、刀具撞坏工件或夹具等故障，部分场景下也可作为工装夹具的到位检测、安全门闭合检测的触发元件使用。

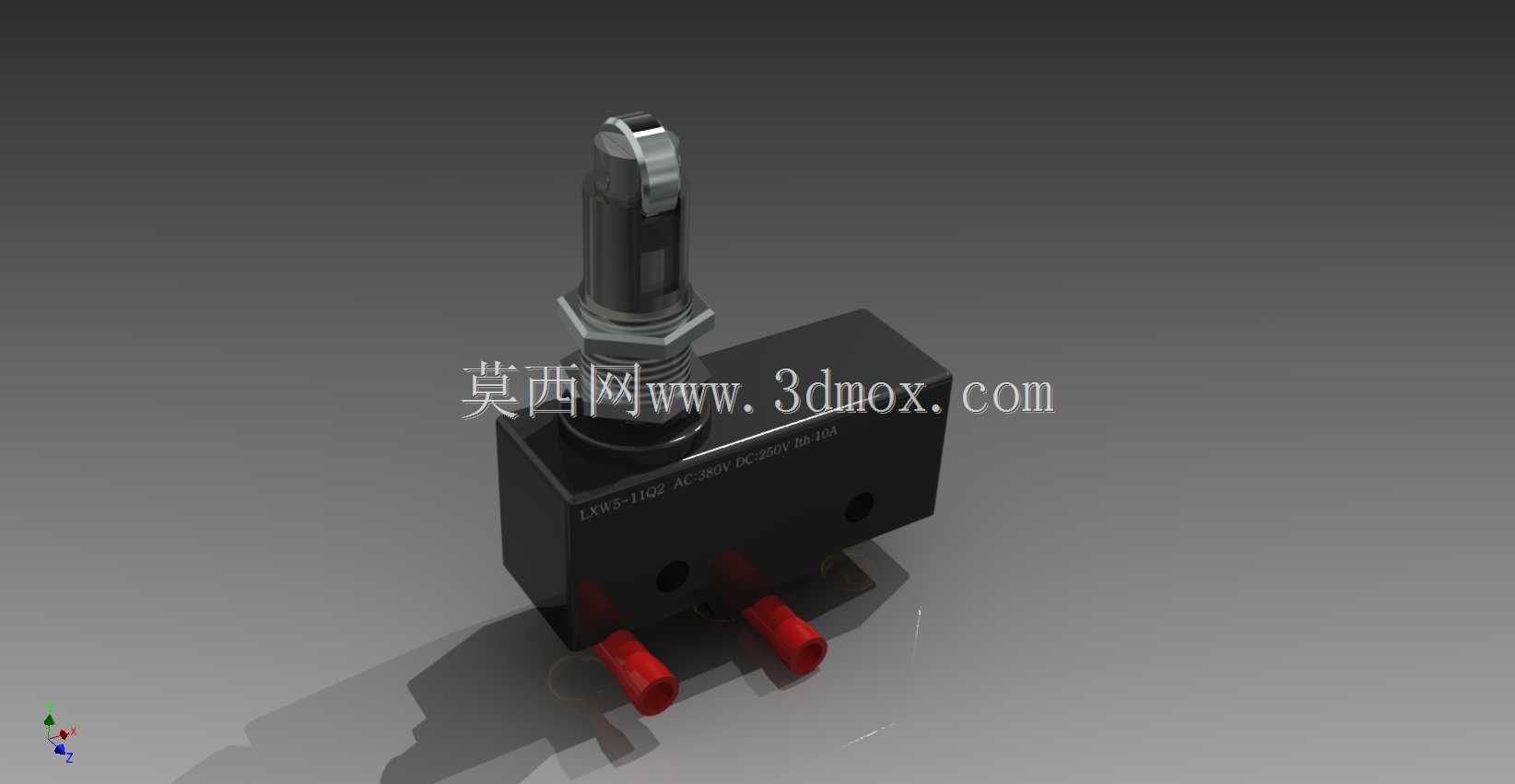

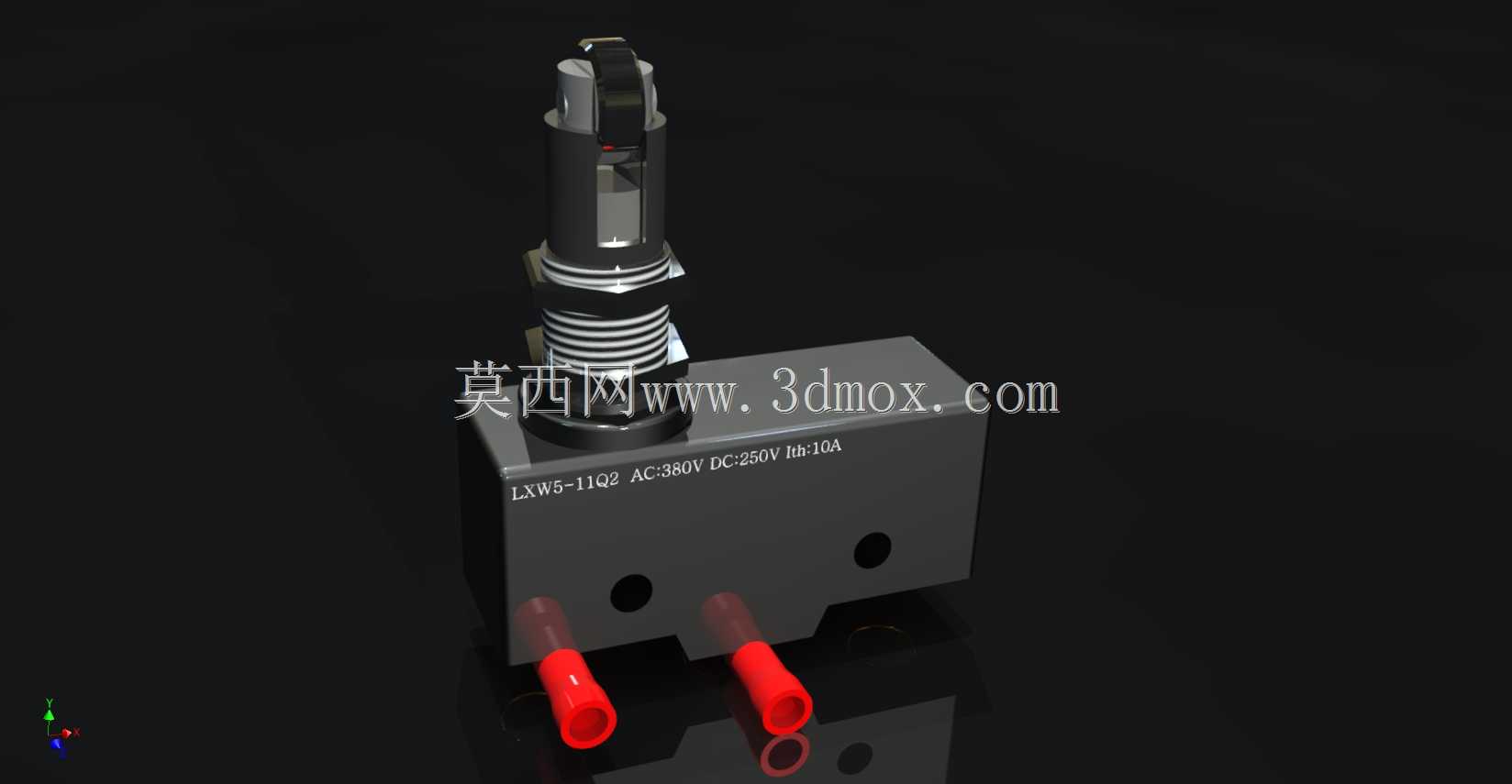

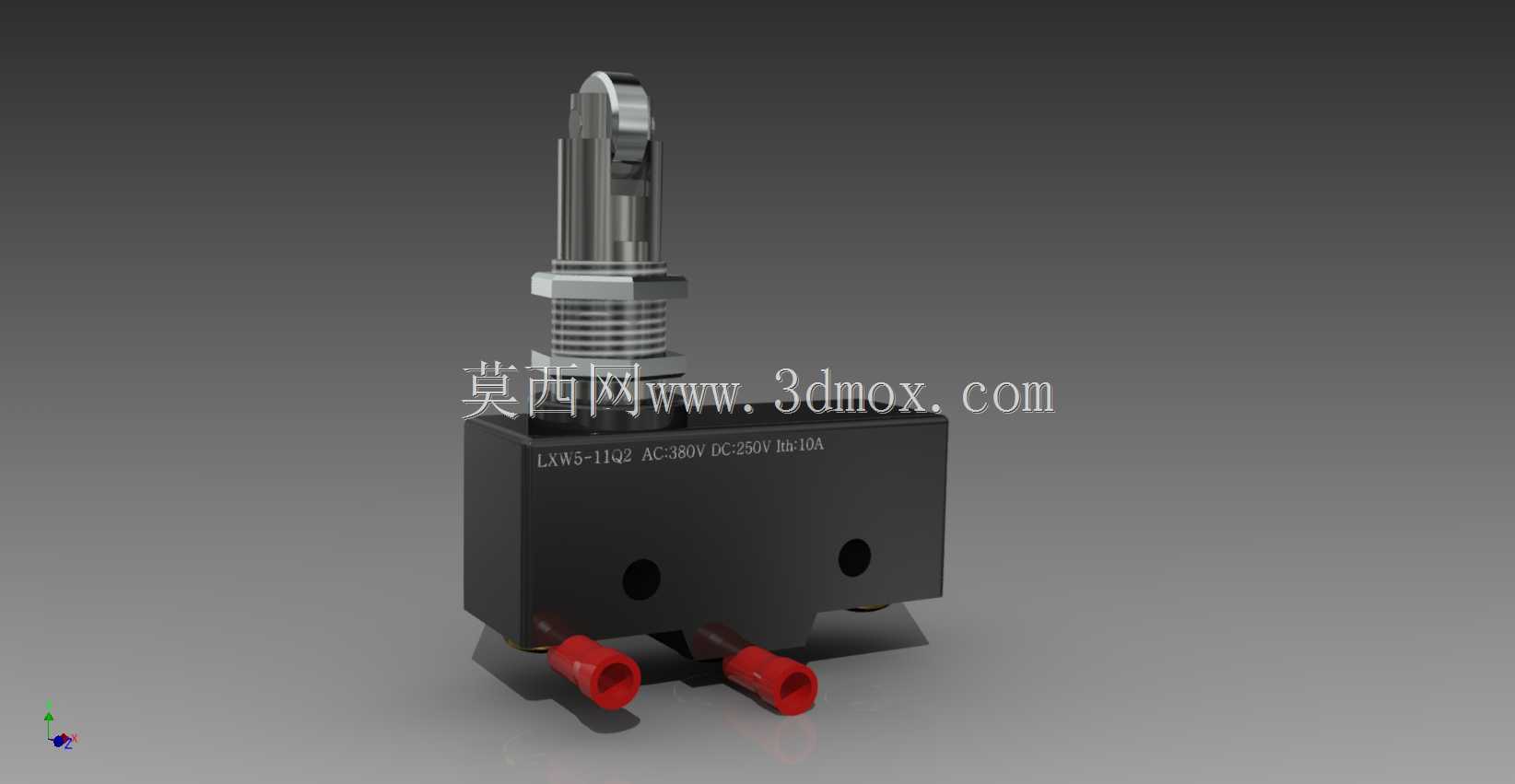

　　从功能特性上看，这款开关采用顶部直装式滚轮柱塞触发结构，相比摆杆式限位开关，触发方向更固定，适合垂直方向的撞块触发场景，触点额定负载可满足常规机床控制回路的通断需求，自带的螺纹安装段可以灵活调整伸出高度，适配不同厚度的安装板与撞块间隙，底部两个出线端采用直插式接线结构，方便现场布线时快速压接导线，外壳采用高强度绝缘工程材质，可抵御加工车间内的切削液飞溅、金属粉尘附着，适配车间复杂的工况环境。在设计思路上，建模过程完全还原实物的装配层级，顶部的滚轮触发头、柱塞复位弹簧段、中部的螺纹调节结构、底部的触点基座都做了独立的零件拆分，每个结构的配合间隙都参照实物的装配公差设置，既保证三维装配体的结构完整性，

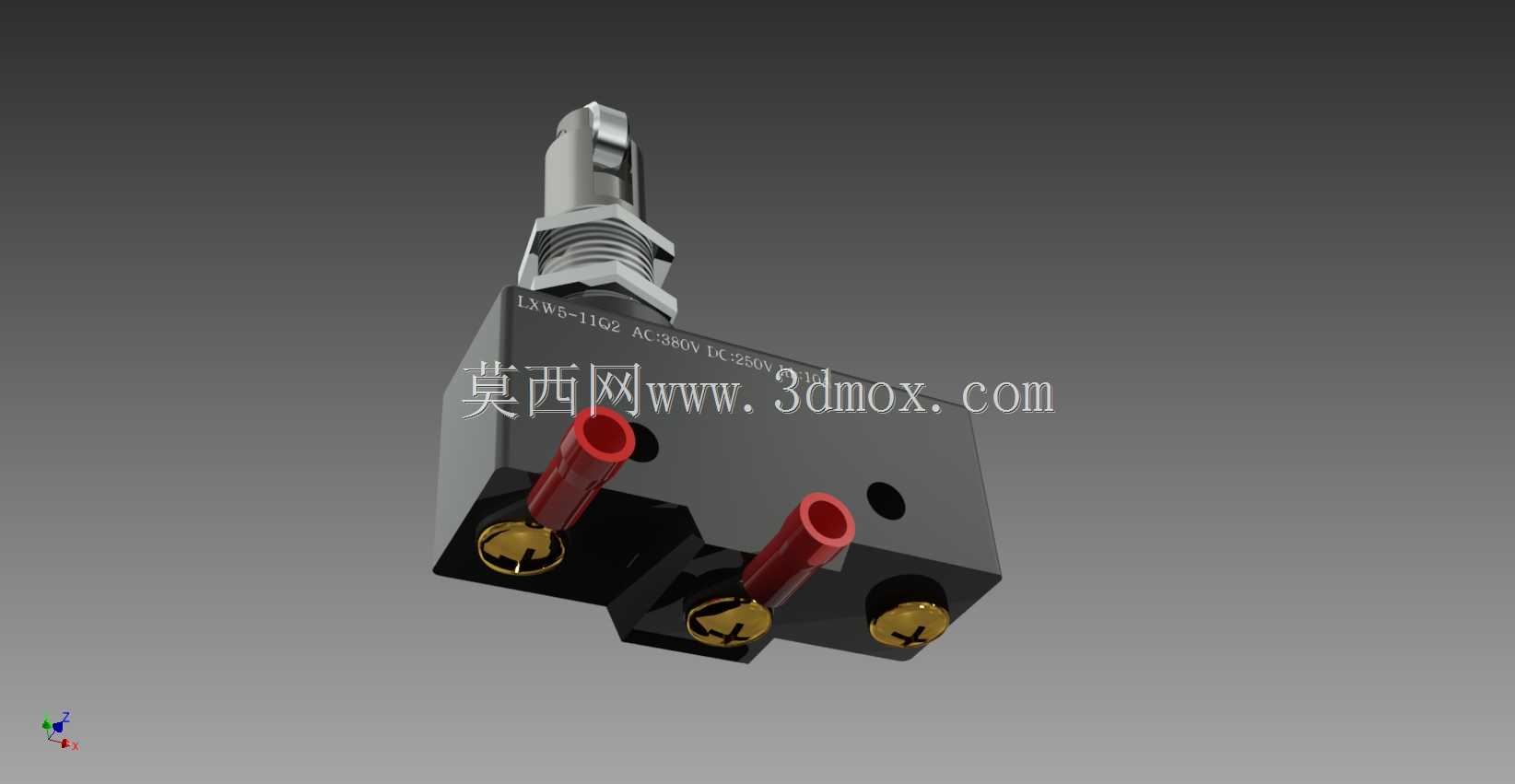

　　也能满足后续做设备整机装配时的干涉检查需求。从安装边界来看，开关主体基座为方正块状结构，两个安装孔的中心距符合行业通用的小型限位开关安装尺寸，可直接替换同规格的其他型号行程开关，无需重新加工安装板孔位；顶部柱塞的伸出行程预留了足够的触发余量，安装时只需保证撞块接触滚轮时的压入量在有效行程范围内，即可保证触发可靠，不会出现开关压损或者触发不到位的问题；接线端的伸出长度也充分考虑了走线空间，不会和周边的拖链、线槽产生干涉。对于结构设计从业者来说，这类标准电气元件的精准三维模型，能大幅减少整机设计时的标准件建模工作量，直接调用即可完成布局，同时可提前验证安装位置的合理性，避免实际装配时出现空间不足、触发位置偏差等问题。
