移动龙门式双铁头数控铣削加工设备

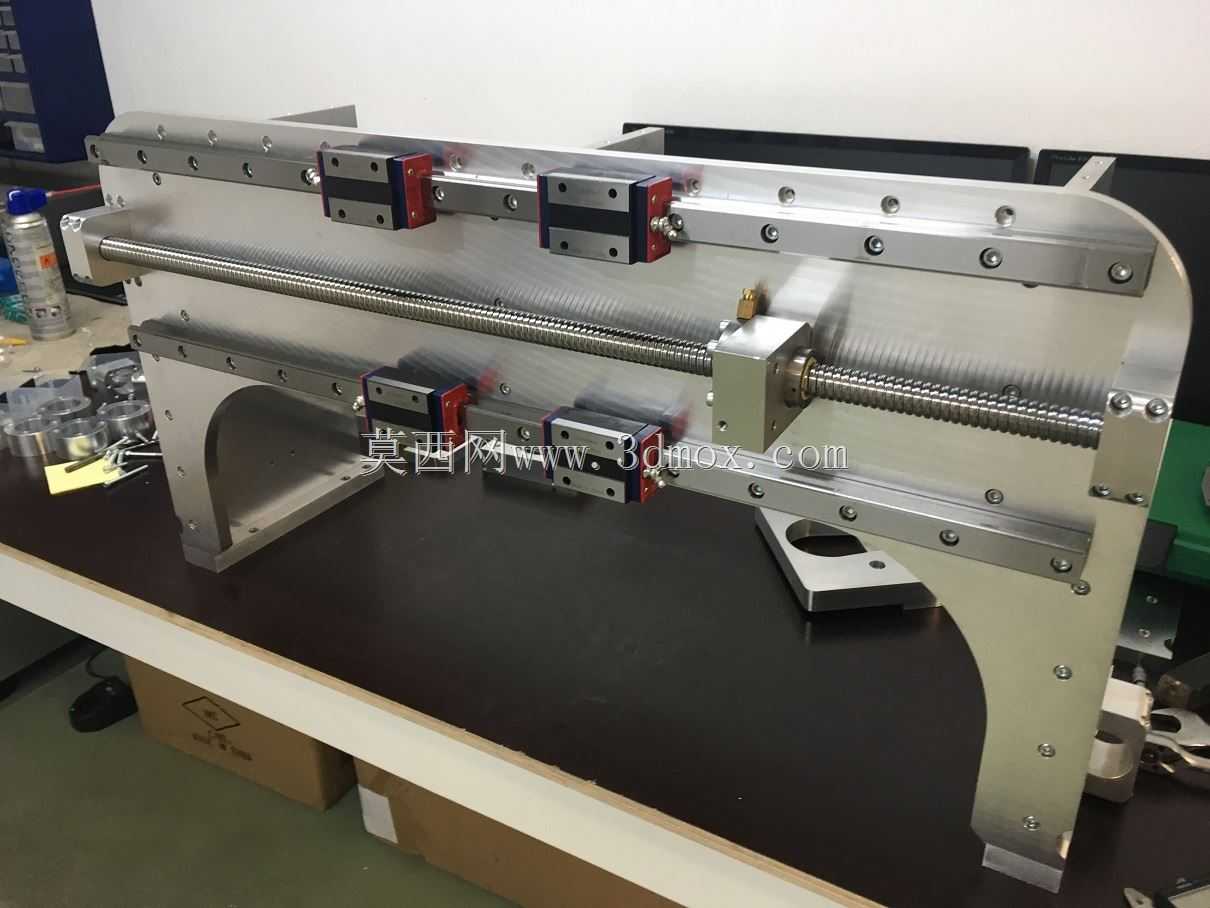

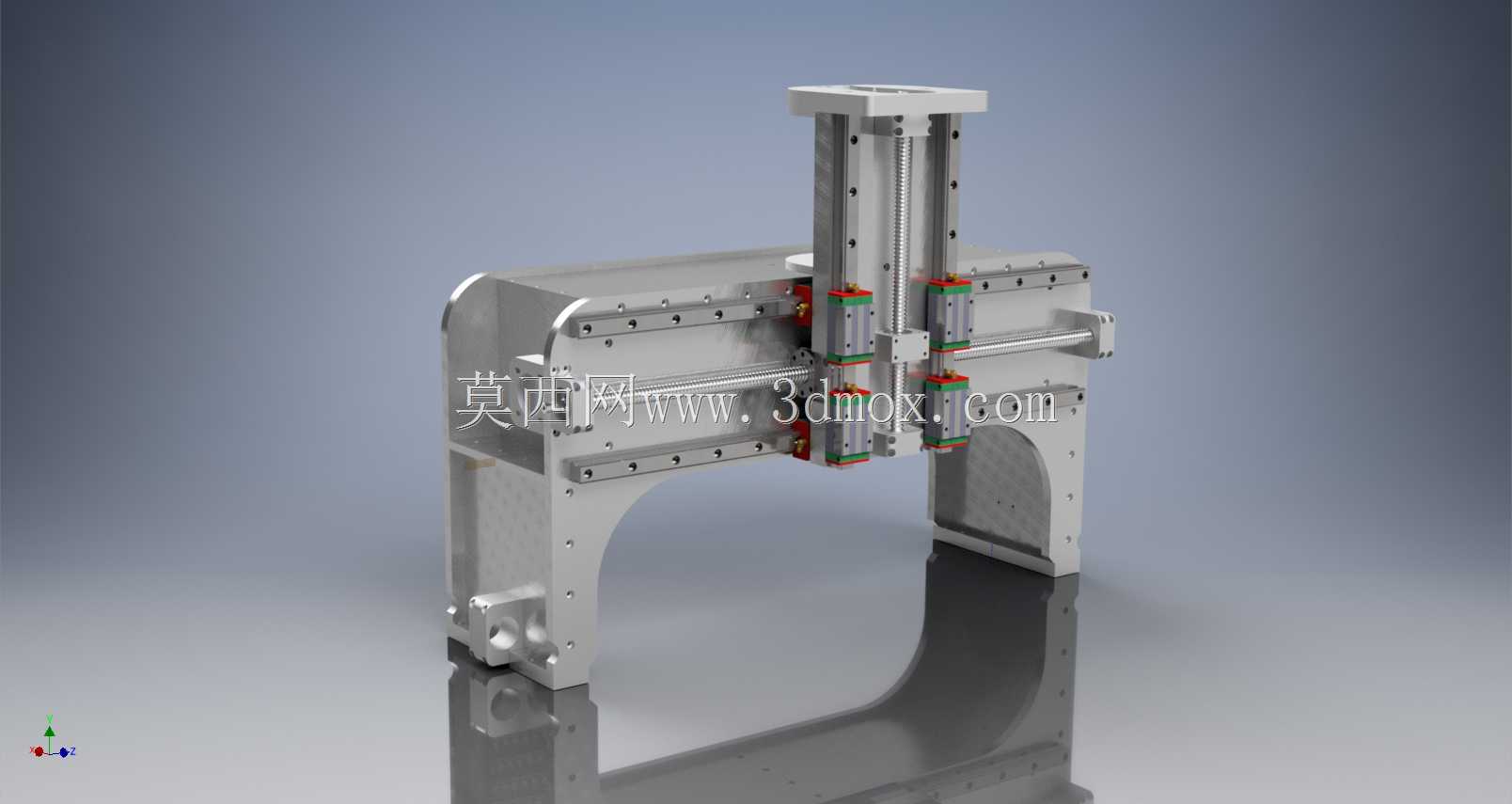

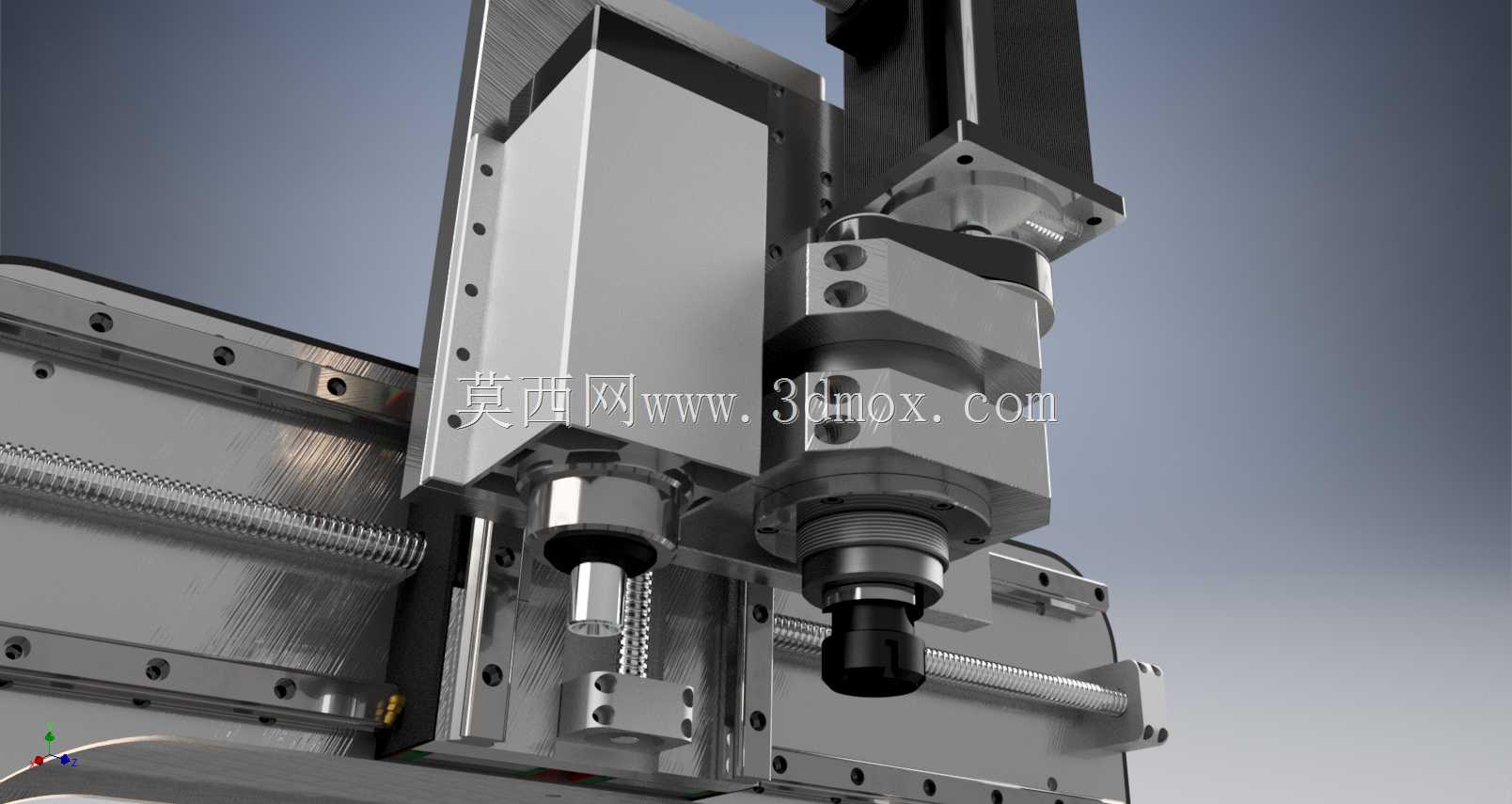

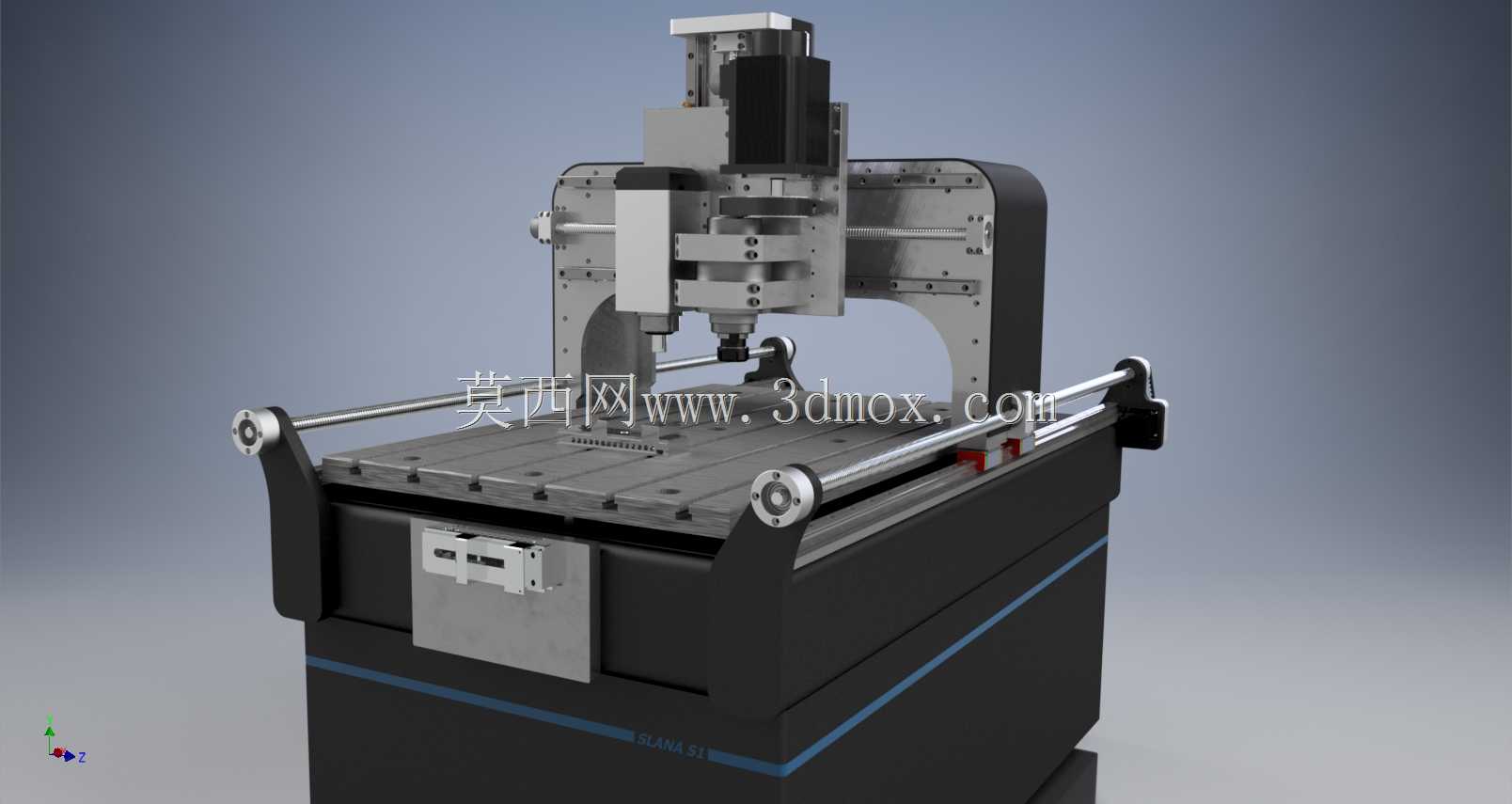

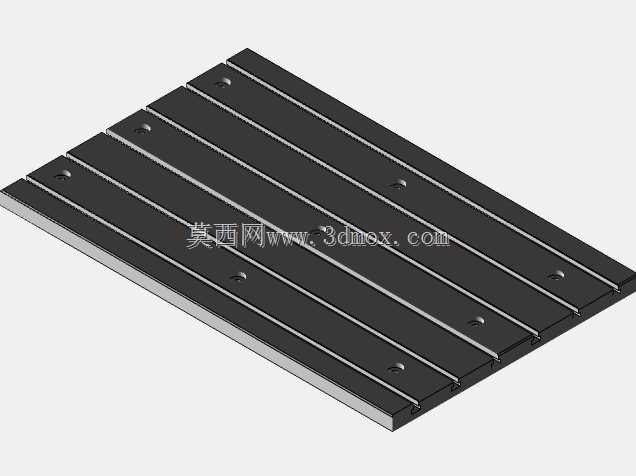

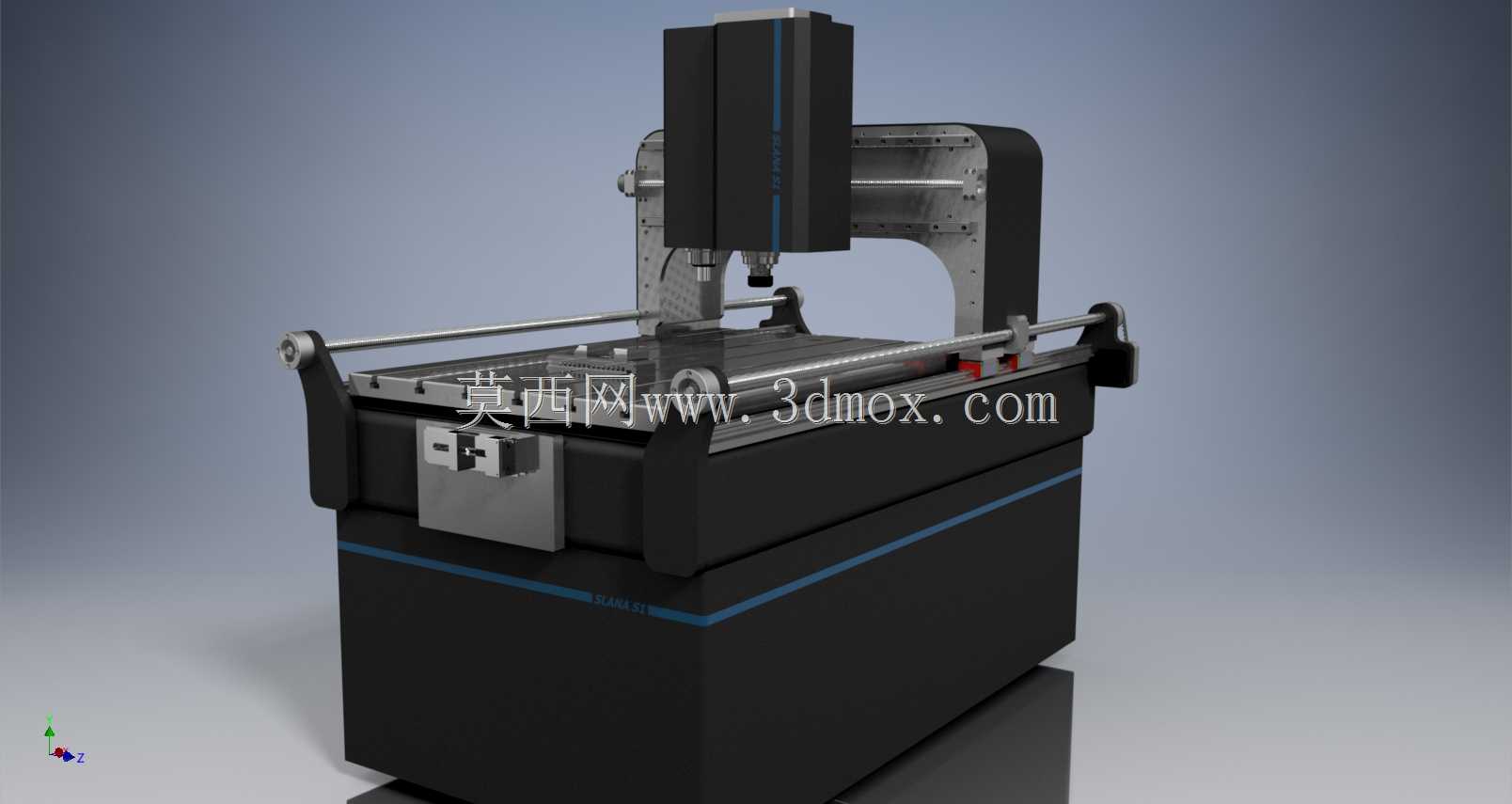

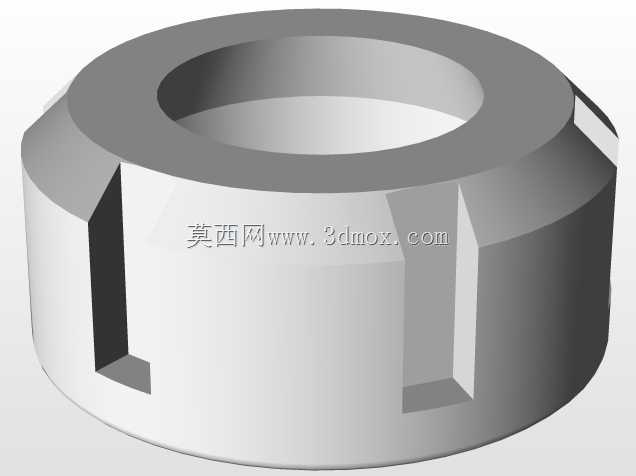

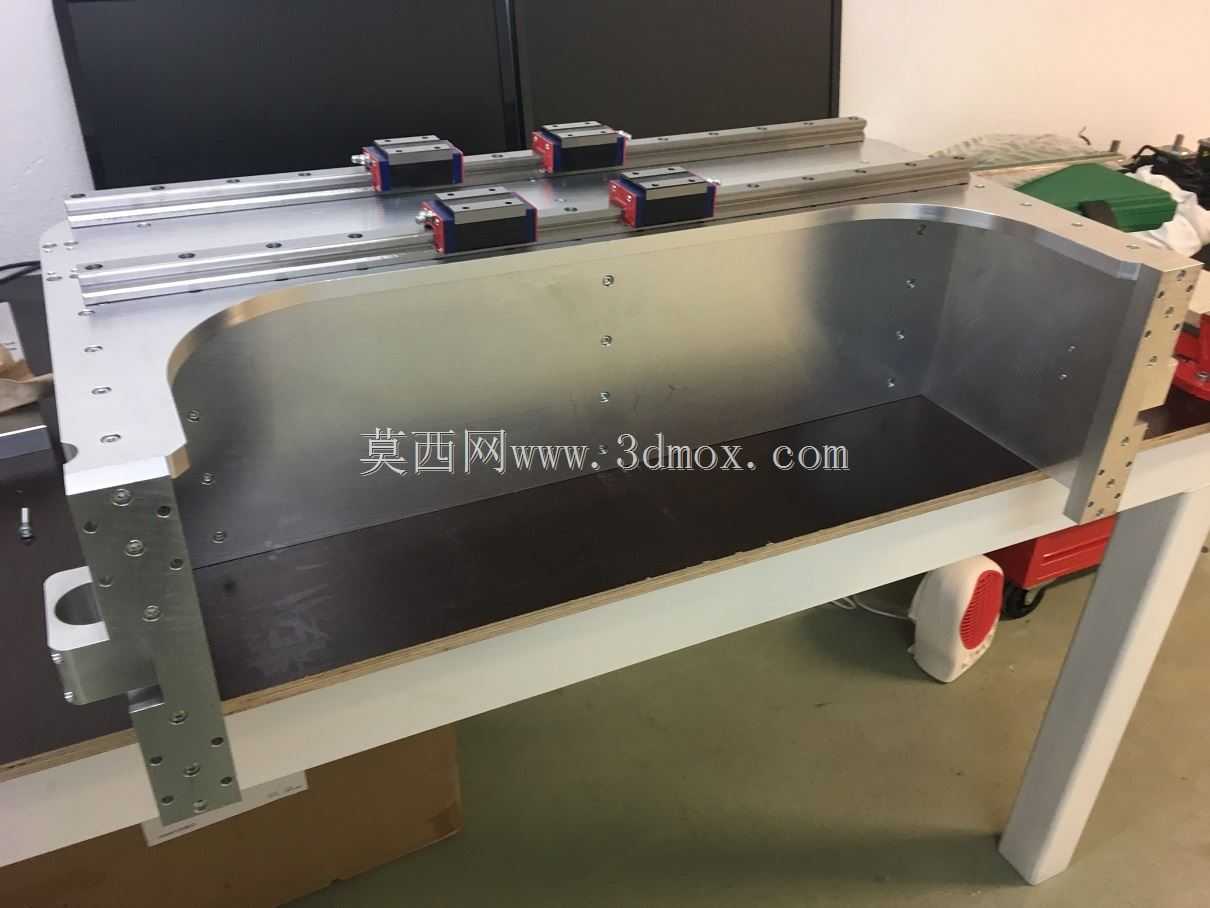

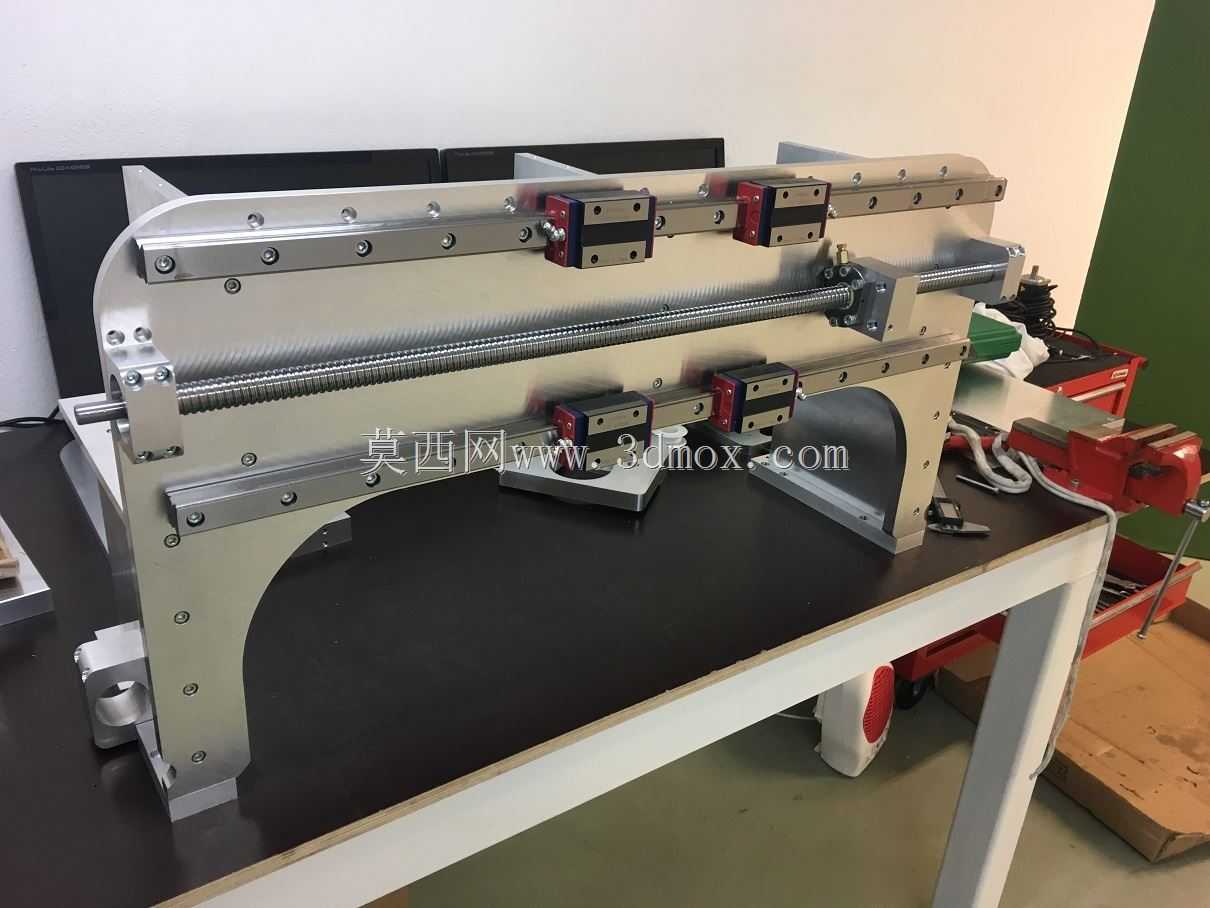

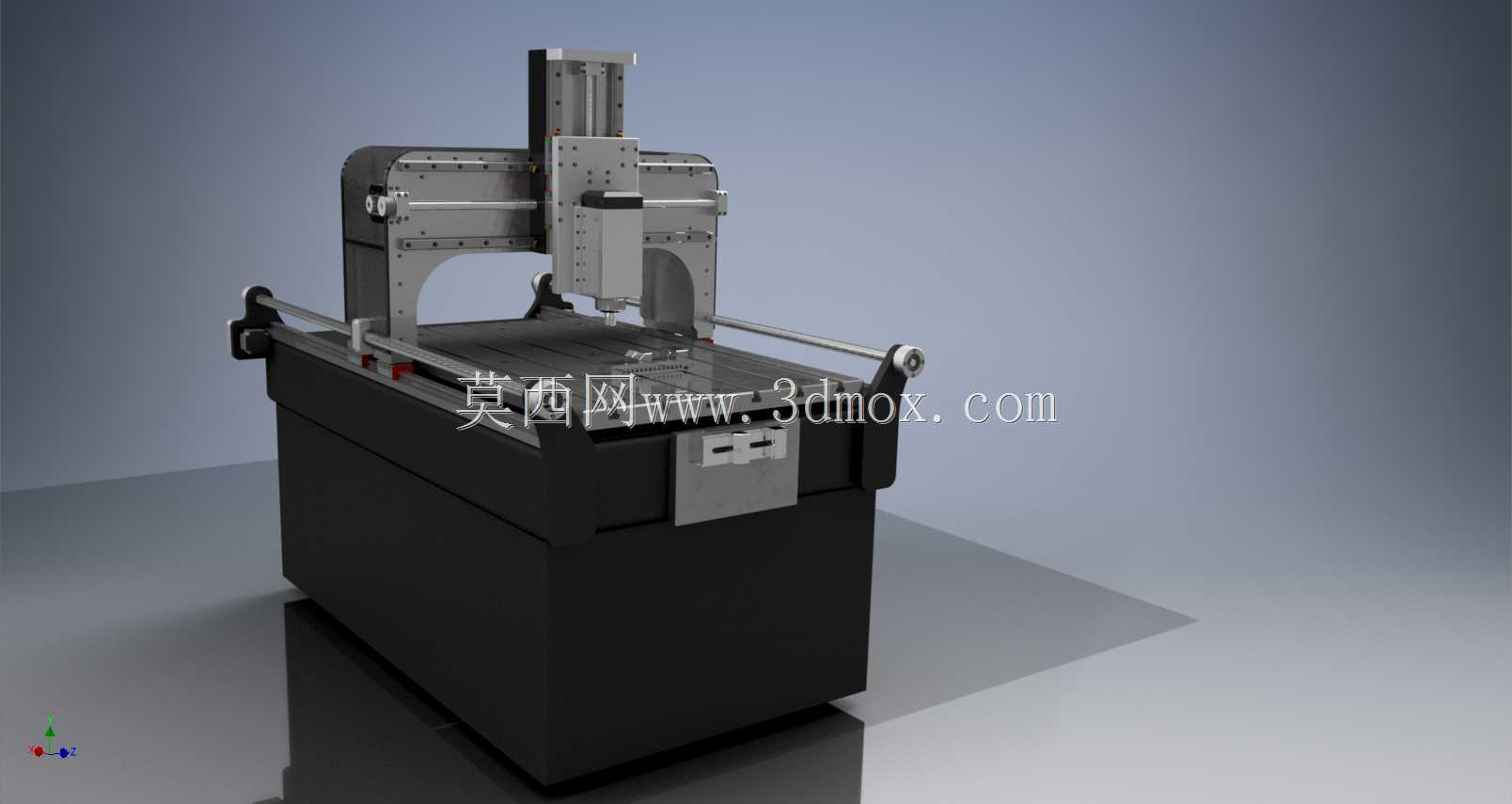

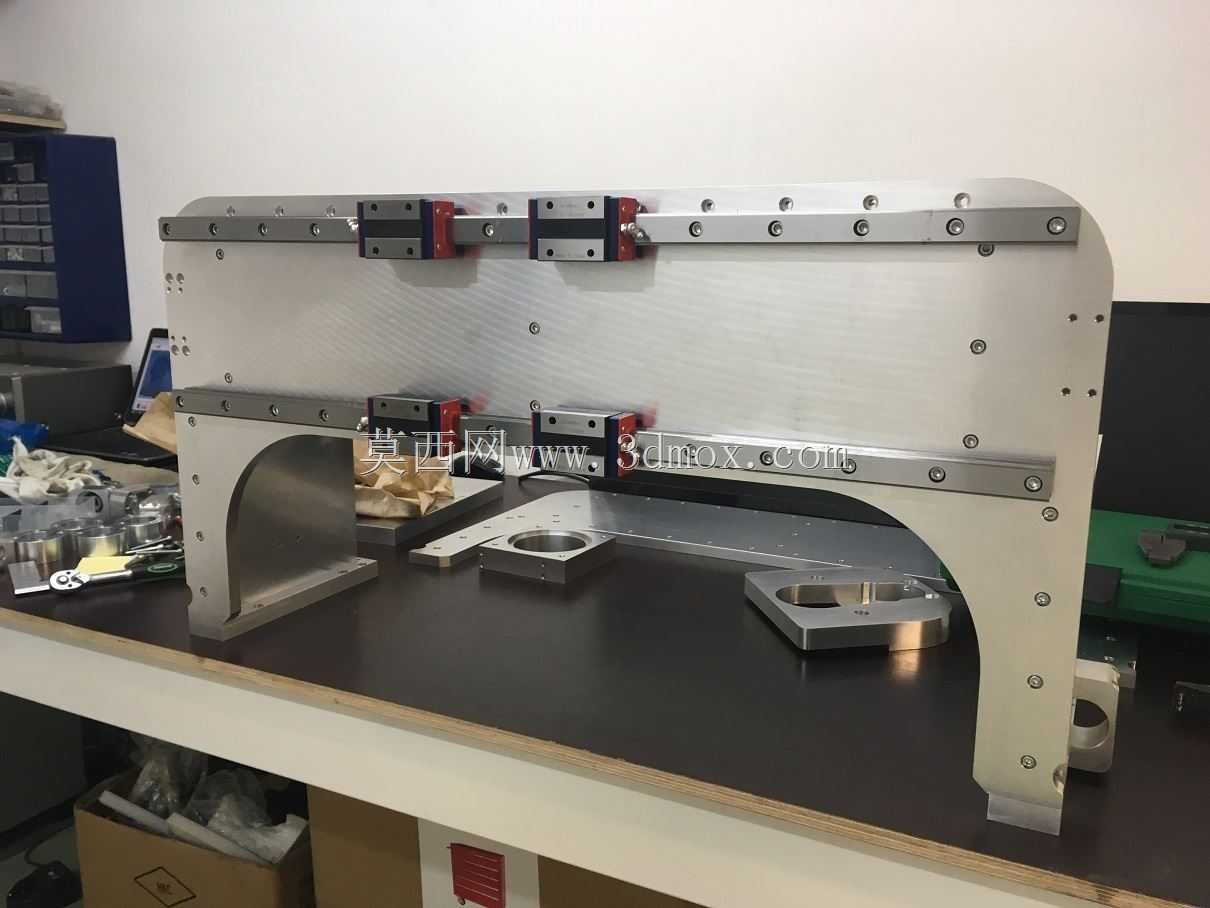

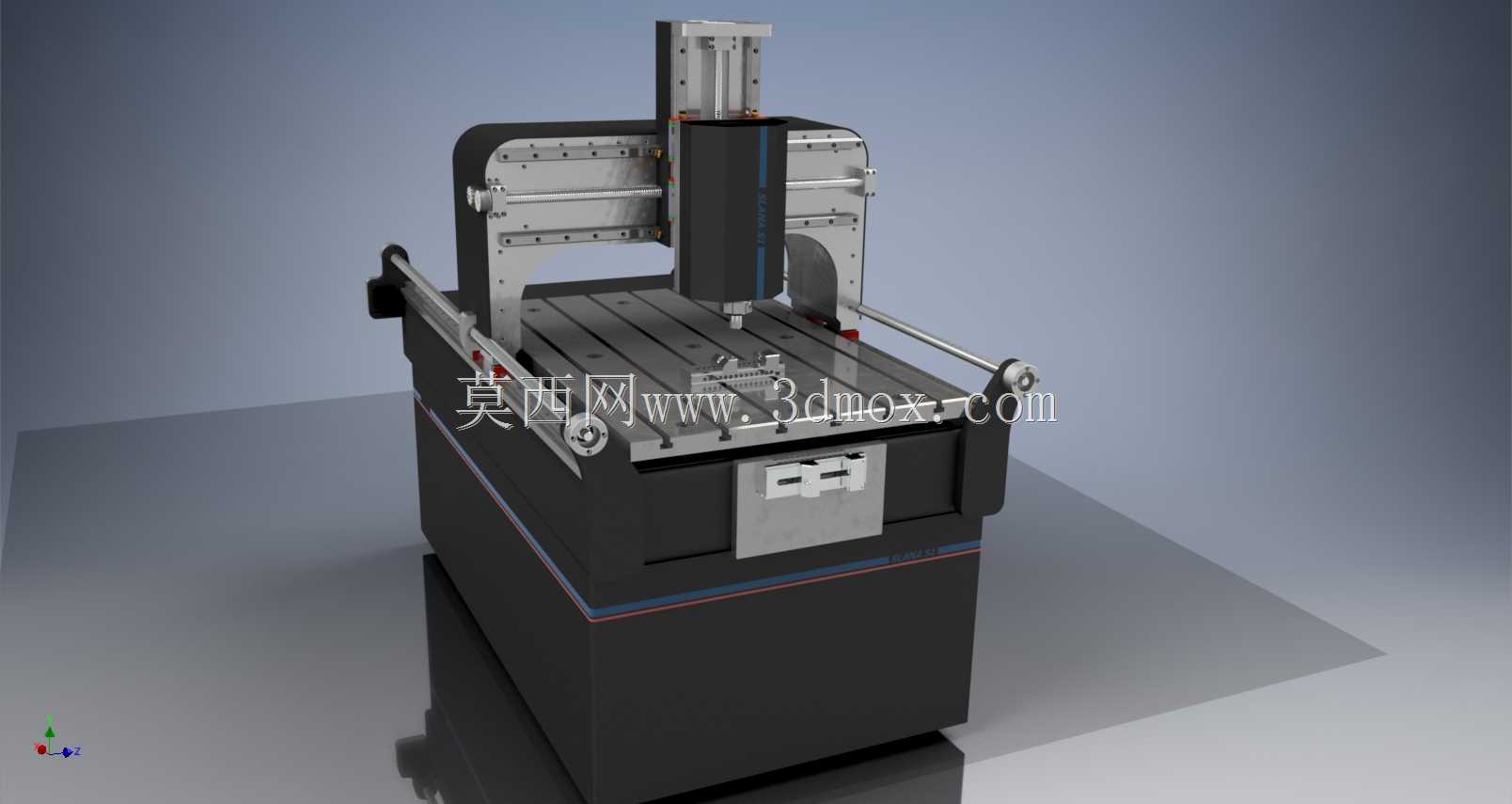

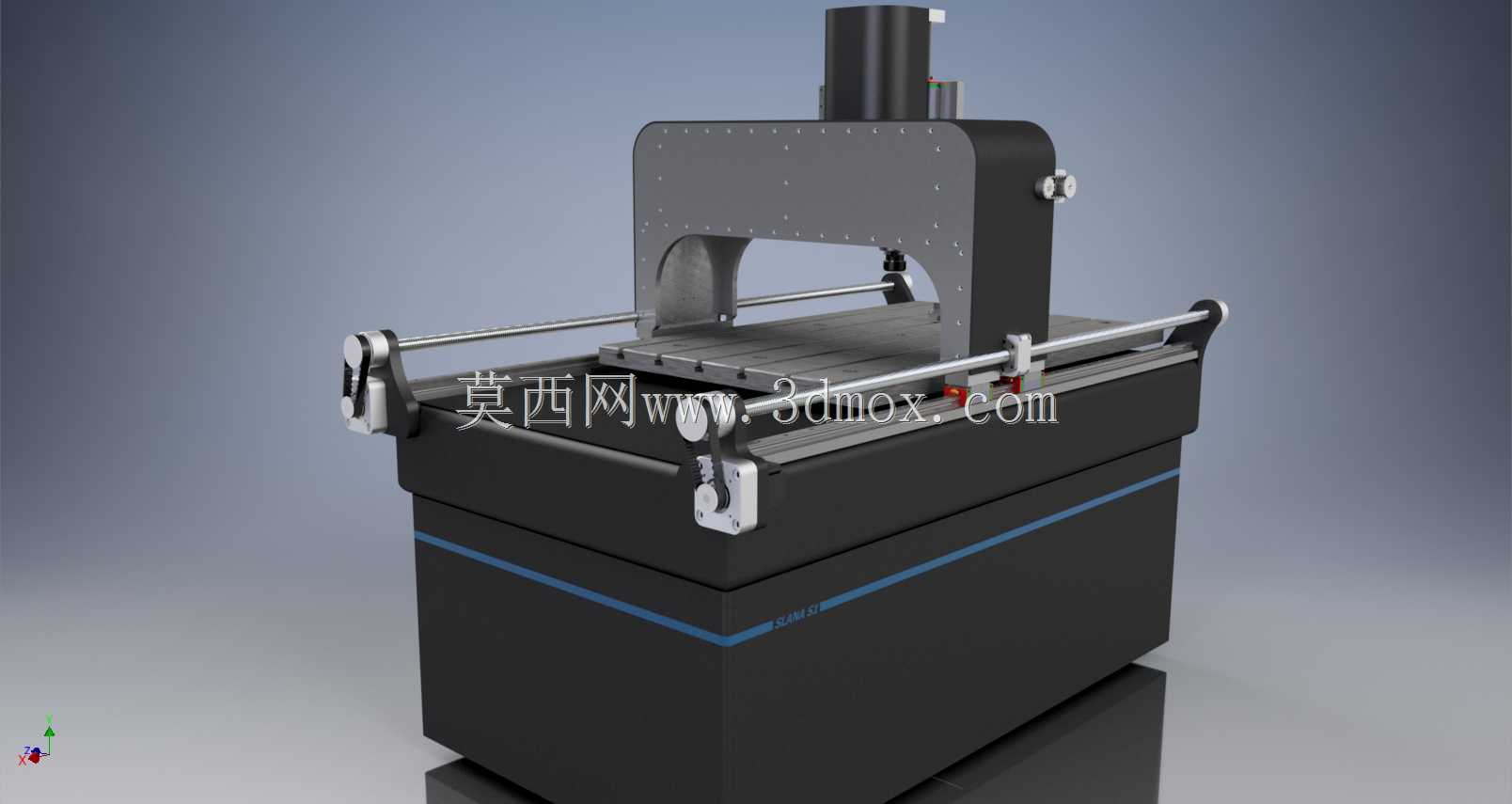

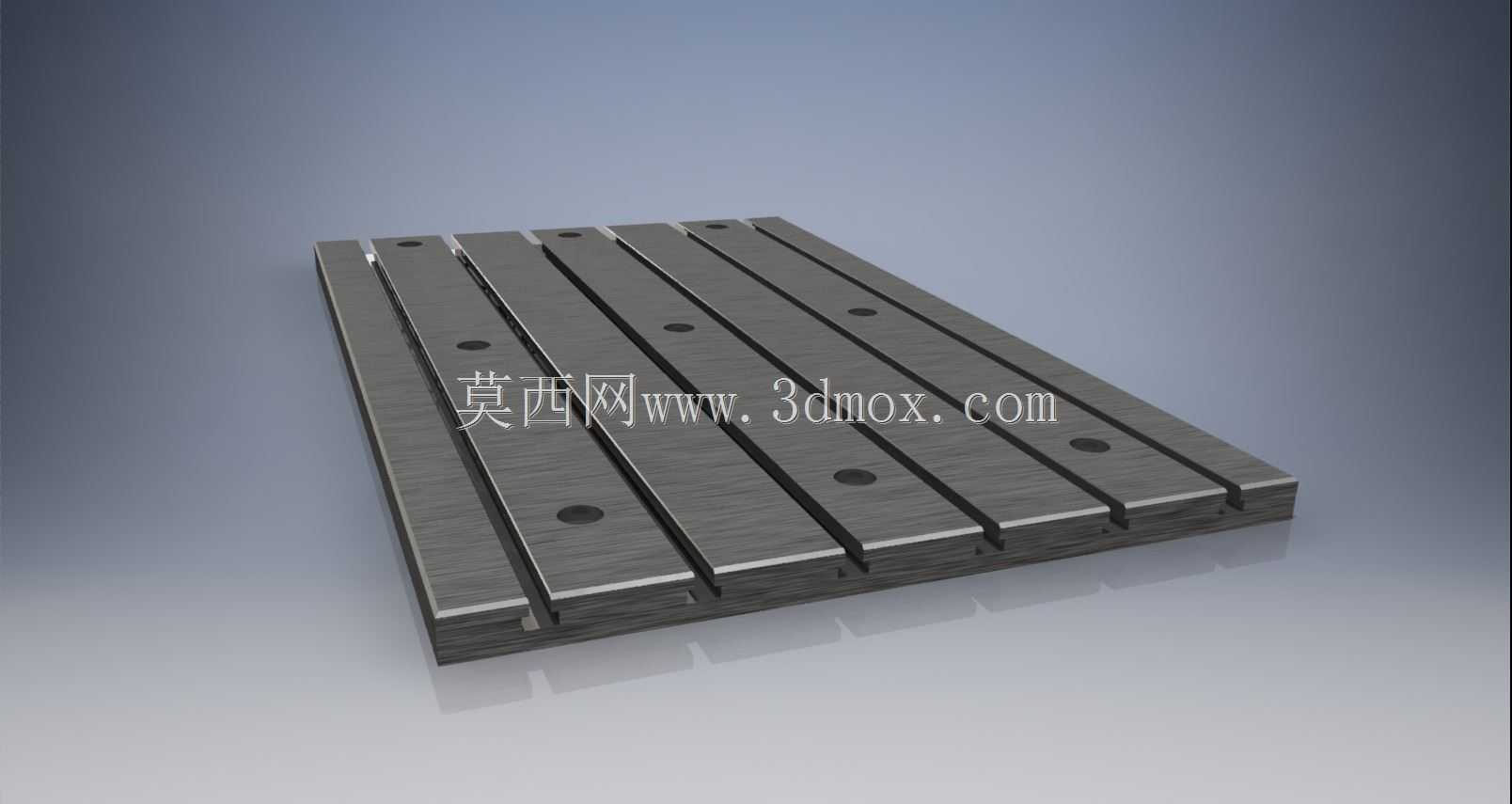

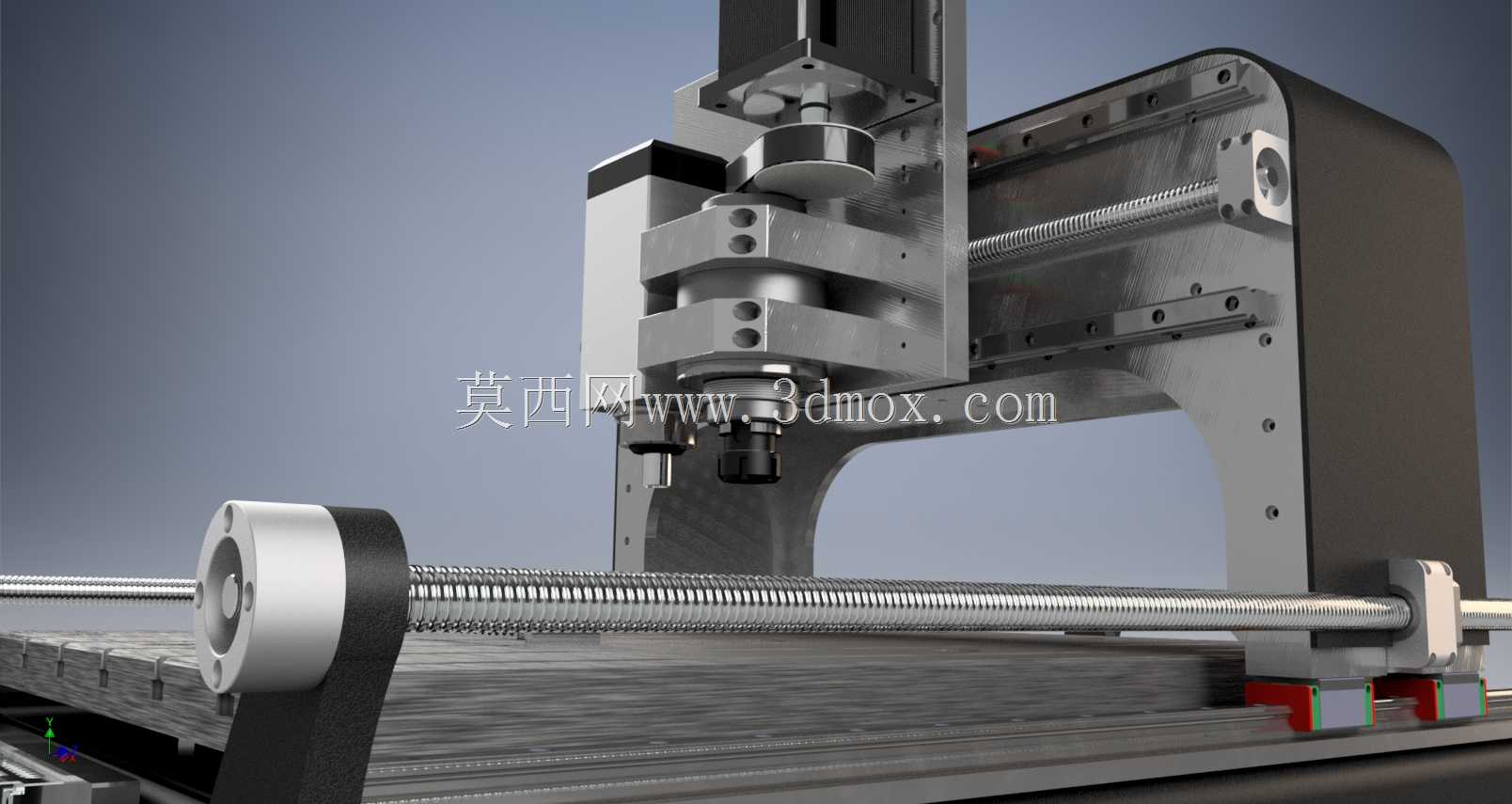

这款移动龙门结构的铣削加工设备，主要面向小型精密零部件加工场景，可覆盖模具加工、小型五金零件铣削、铝件精加工、小型钢件粗铣等多类加工需求，适配小型加工车间、精密零件打样工坊、职业院校机加工实训场地等多种应用环境，能够完成平面铣削、沟槽加工、小型轮廓铣削、钻孔攻丝等多道机加工工序，替代传统人工铣削作业提升加工精度与生产效率。设备采用移动龙门的整体布局设计，打破传统固定龙门的行程限制，龙门架沿床身两侧导轨做纵向进给运动，主轴滑枕沿横梁做横向进给运动，主轴自身完成垂向进给，三个进给轴均采用滚珠丝杠搭配伺服驱动的传动结构，有效保障进给运动的平稳性与定位精度，避免进给间隙带来的加工误差。设备配置两类主轴头以适配不同加工需求，其中3.2KW功率的ER20主轴最高转速可达24000RPM，主要用于铝件、铜件等软质金属的高速精铣加工，高速运转下可获得更优的表面加工质量，减少后续抛光打磨工序；搭配2.6KW伺服驱动的iso30主轴头转速范围覆盖至5000RPM，可夹持更大直径刀具，承担钢件、铸铁件等硬质材料的粗铣加工，也可完成大切削量的铝件开粗作业，两类主轴头可根据加工需求快速切换，兼顾精加工的表面质量与粗加工的切削效率。设备床身采用整体式铸铁结构设计，具备优异的刚性与减震性能，可吸收铣削加工过程中产生的振动，避免振纹影响工件加工精度，工作台面设置标准14毫米T型槽，槽间距为37毫米，可适配通用型机床夹具、平口钳、专用工装的安装固定，无需额外改造工作台面即可快速装夹不同外形的加工工件。设备的传动导轨均采用密封防护结构，可阻挡铣削过程中产生的金属切屑、切削液进入导轨与丝杠接触面，延长传动部件的维护周期与使用寿命，整体外形布局紧凑，占地面积较小，对安装场地的空间要求较低，无需特殊地基处理即可完成安装调试，适合小型加工场地的布设使用。设备的电气控制组件集成布置在床身侧腔，走线规整便于后期检修维护，操作面板布置在设备前侧便于操作人员观察加工状态、调整加工参数，整体结构设计兼顾加工性能、操作便捷性与维护便利性，可满足多品种小批量的精密零件加工需求。
