桌面级龙门式数控雕刻机结构设计

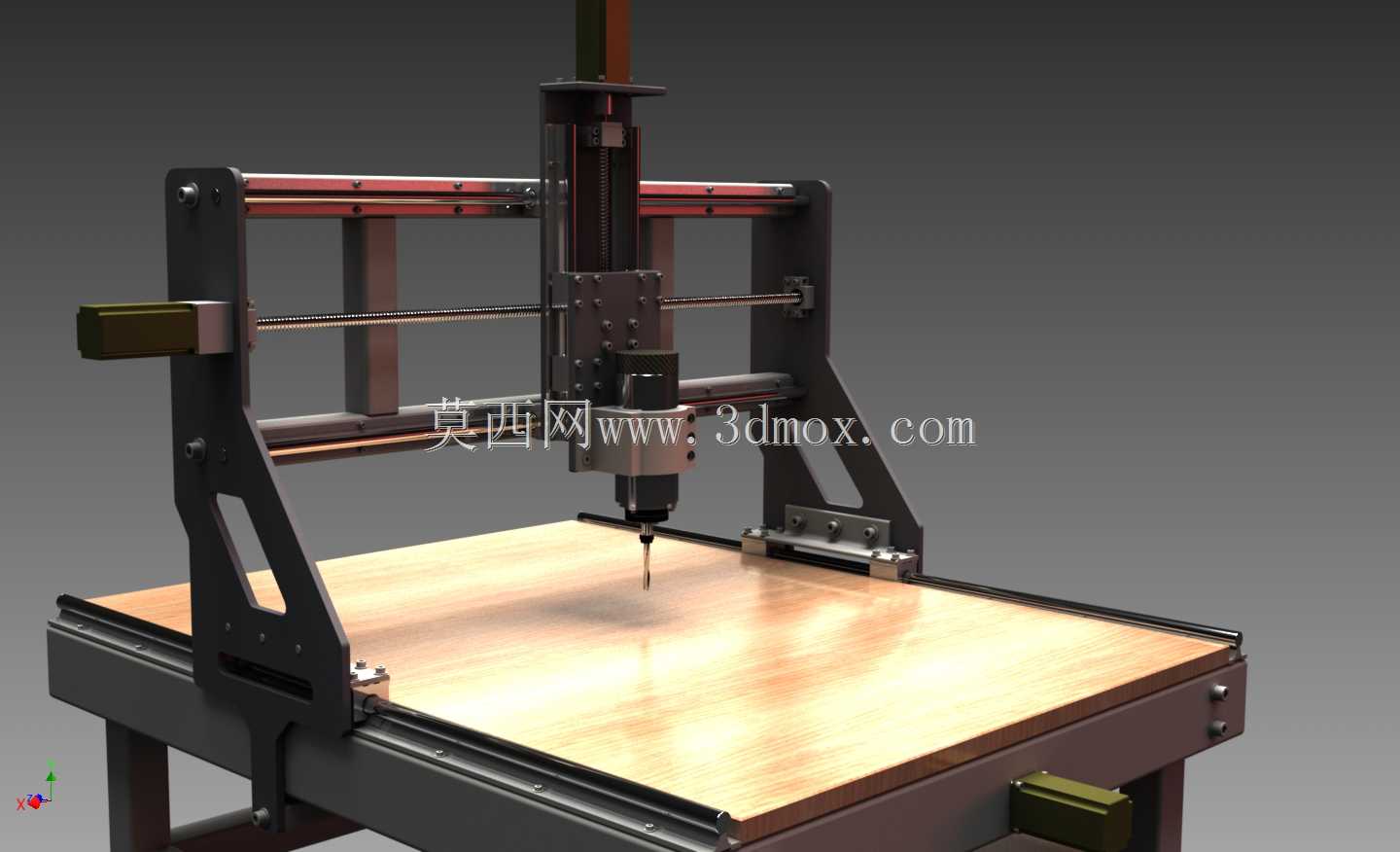

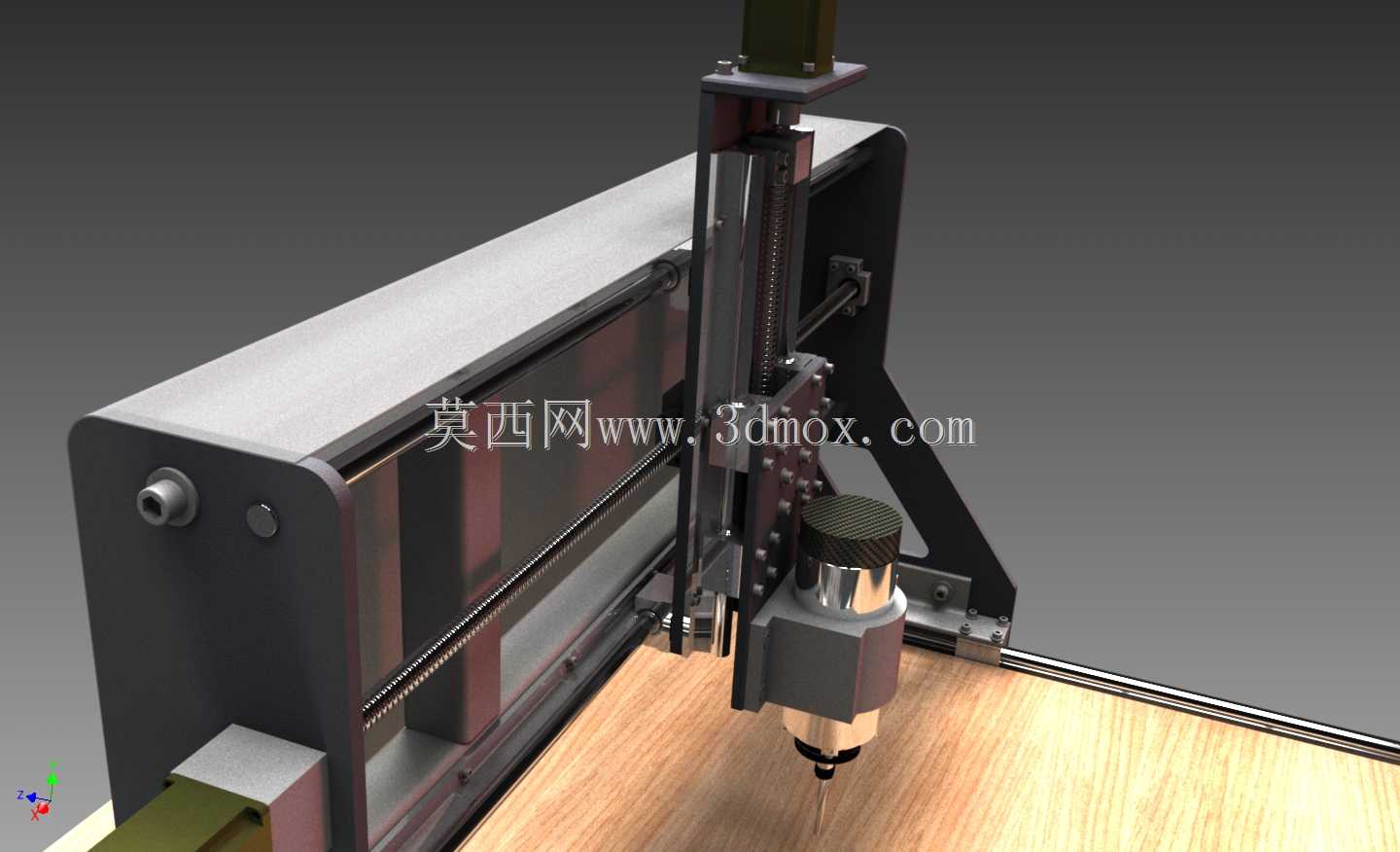

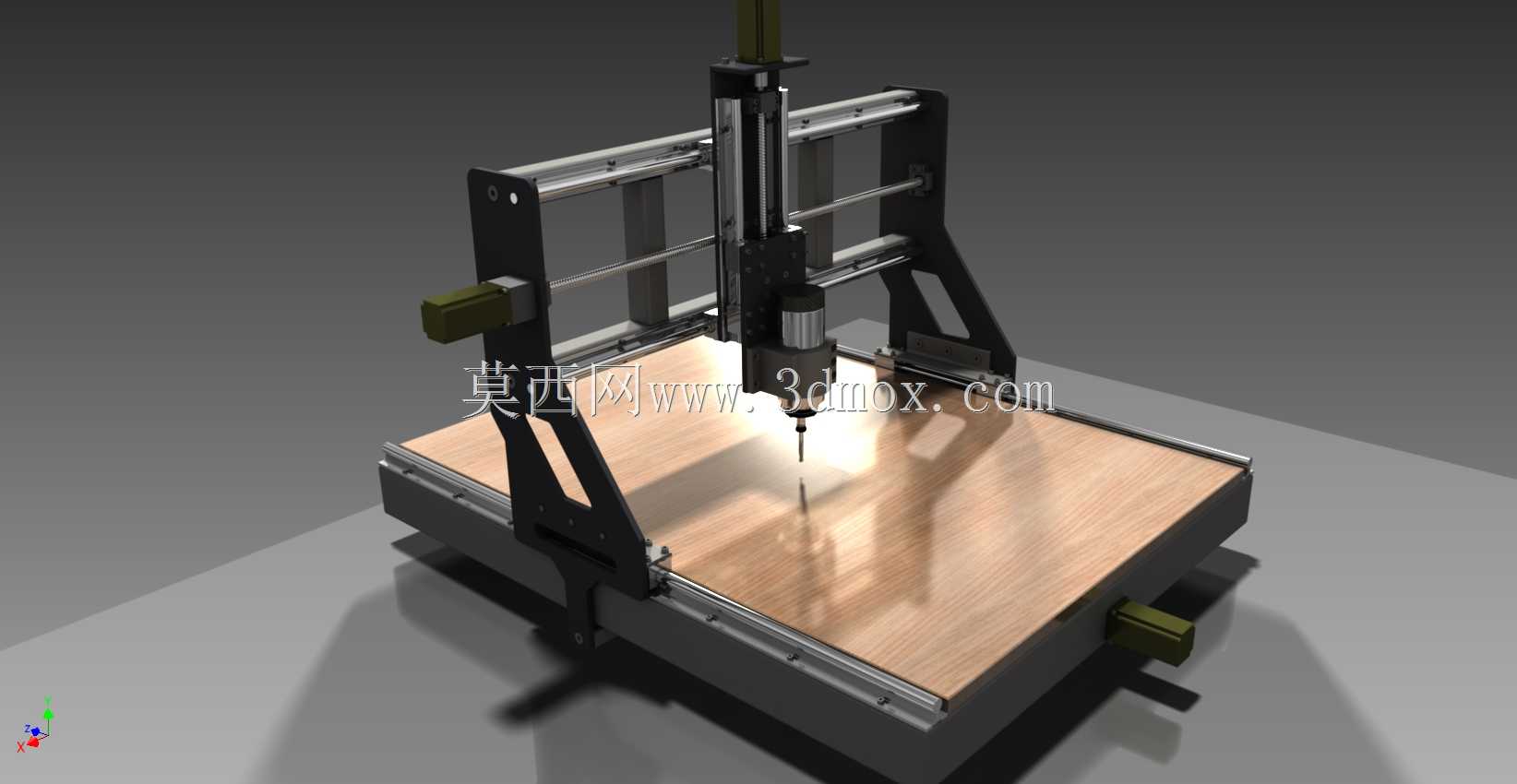

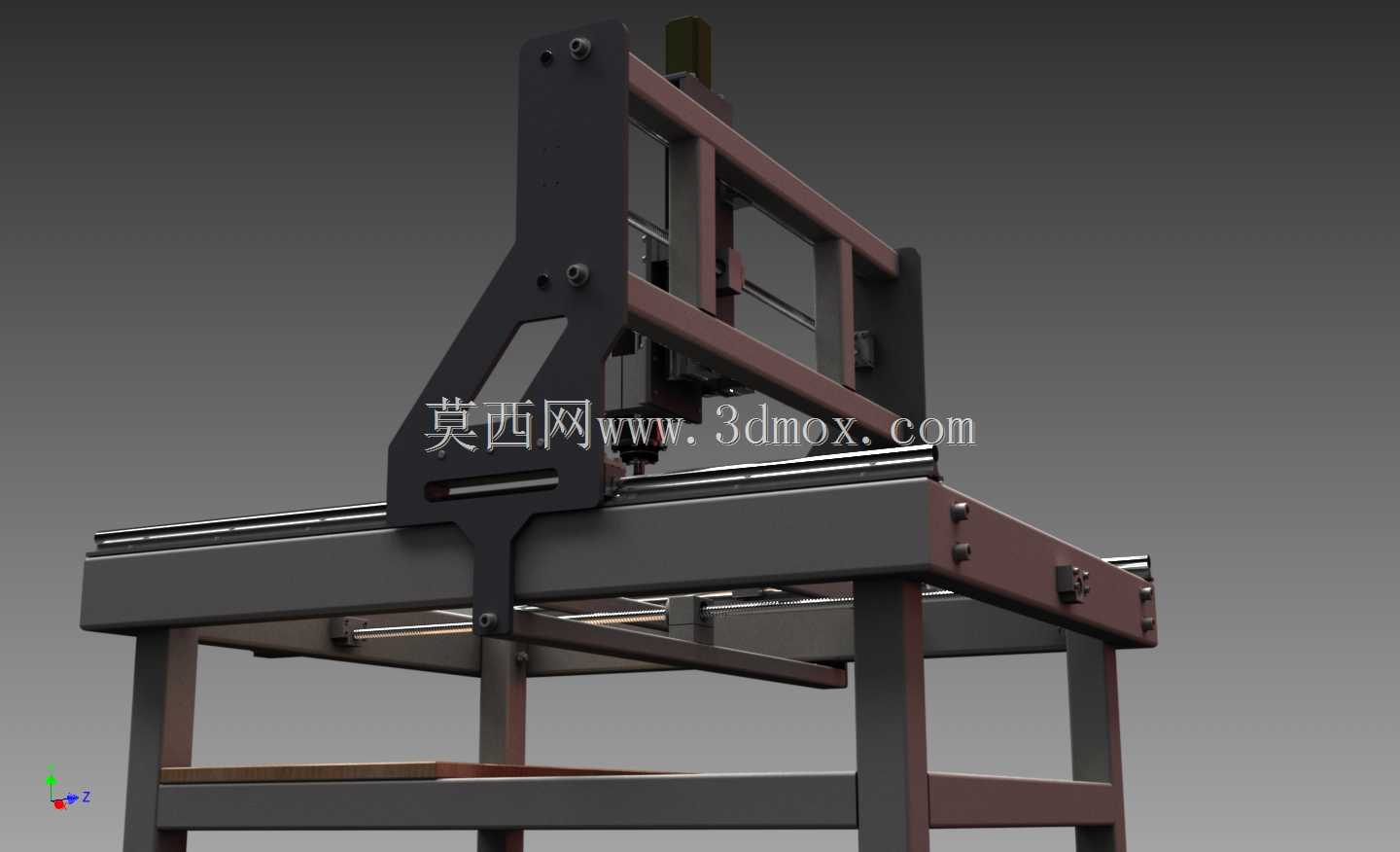

　　这款桌面式龙门数控加工设备，主要面向小型加工工坊、个人DIY工作室、教学实训场景使用，可覆盖软金属、木材、亚克力、PCB板等多种材质的平面铣削、雕刻、钻孔作业，相比大型工业数控铣床，其占地尺寸更小，对安装场地的承重、空间要求更低，无需专门做设备地基浇筑，普通平整的硬质工作台面即可完成安装固定。从结构设计来看，设备采用动龙门式布局，加工台面固定在底座上，X轴传动组件沿台面两侧的直线导轨做横向运动，Y轴滑板搭载在龙门横梁上实现纵向进给，Z轴主轴滑枕则完成垂直方向的进刀与退刀动作，这种布局的优势在于运动部件重量分布均衡，高速进给时不会因为台面移动带来额外的负载惯量，能有效保证小进给量下的加工精度。设备的龙门支架采用斜撑式钣金焊接结构，

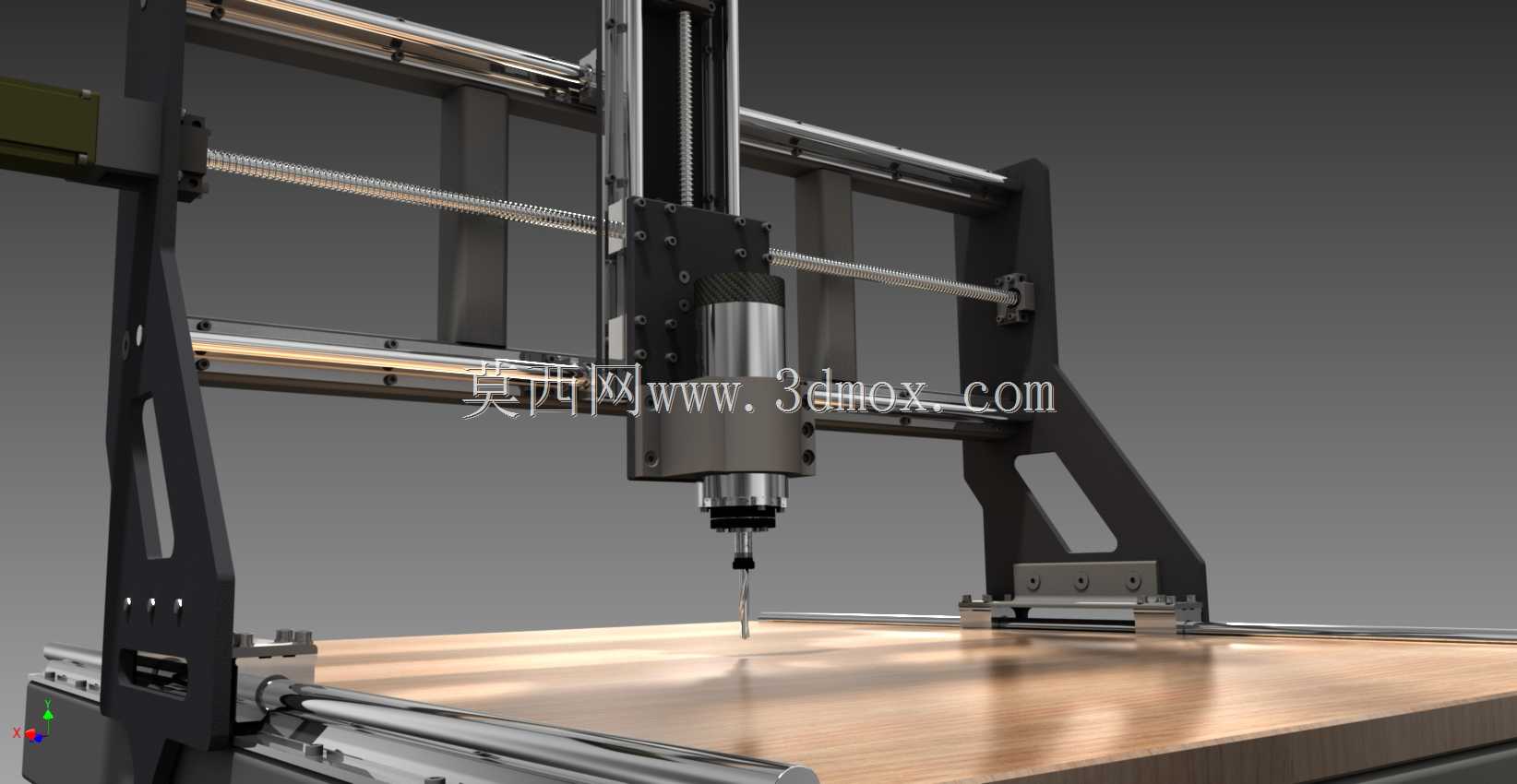

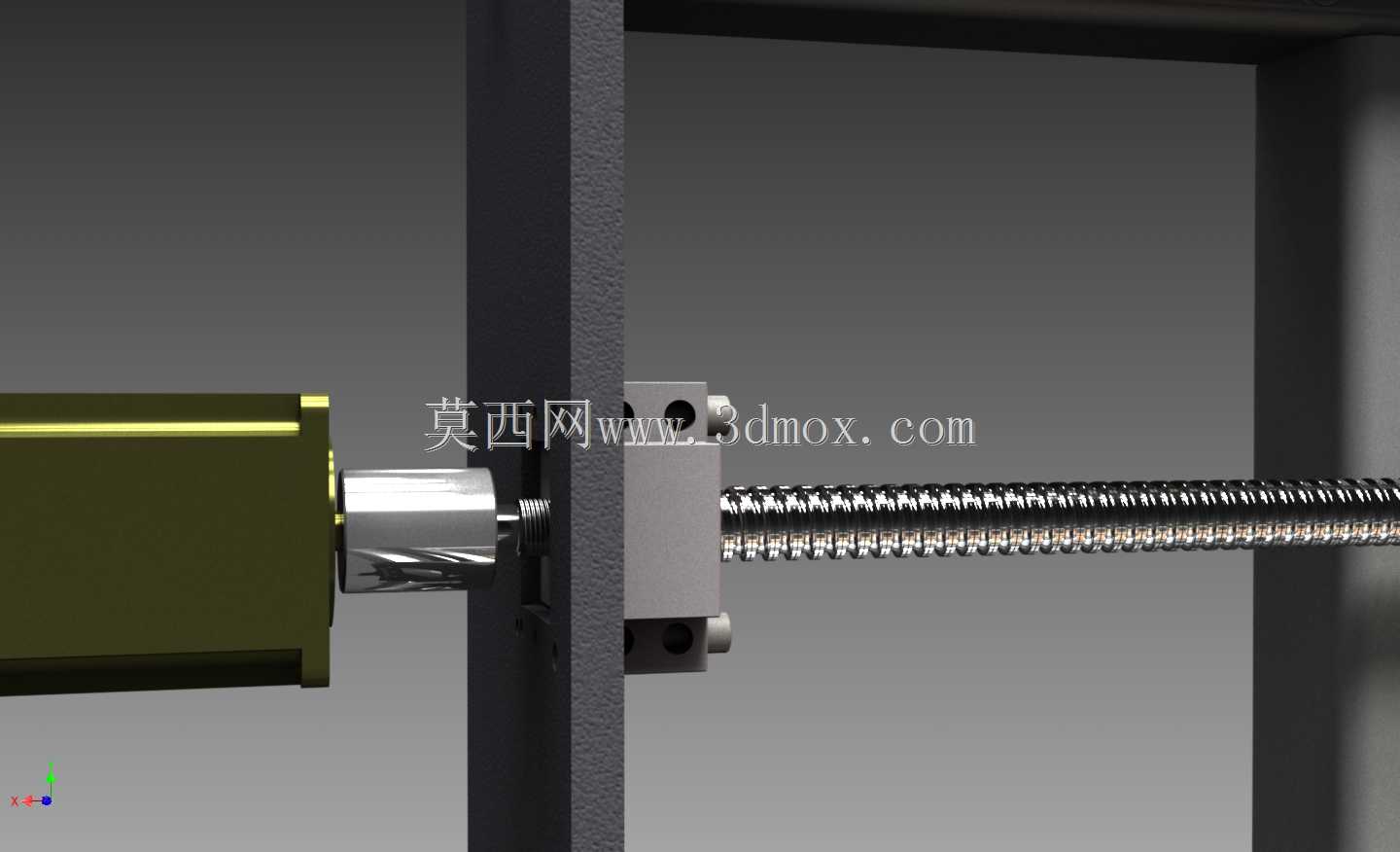

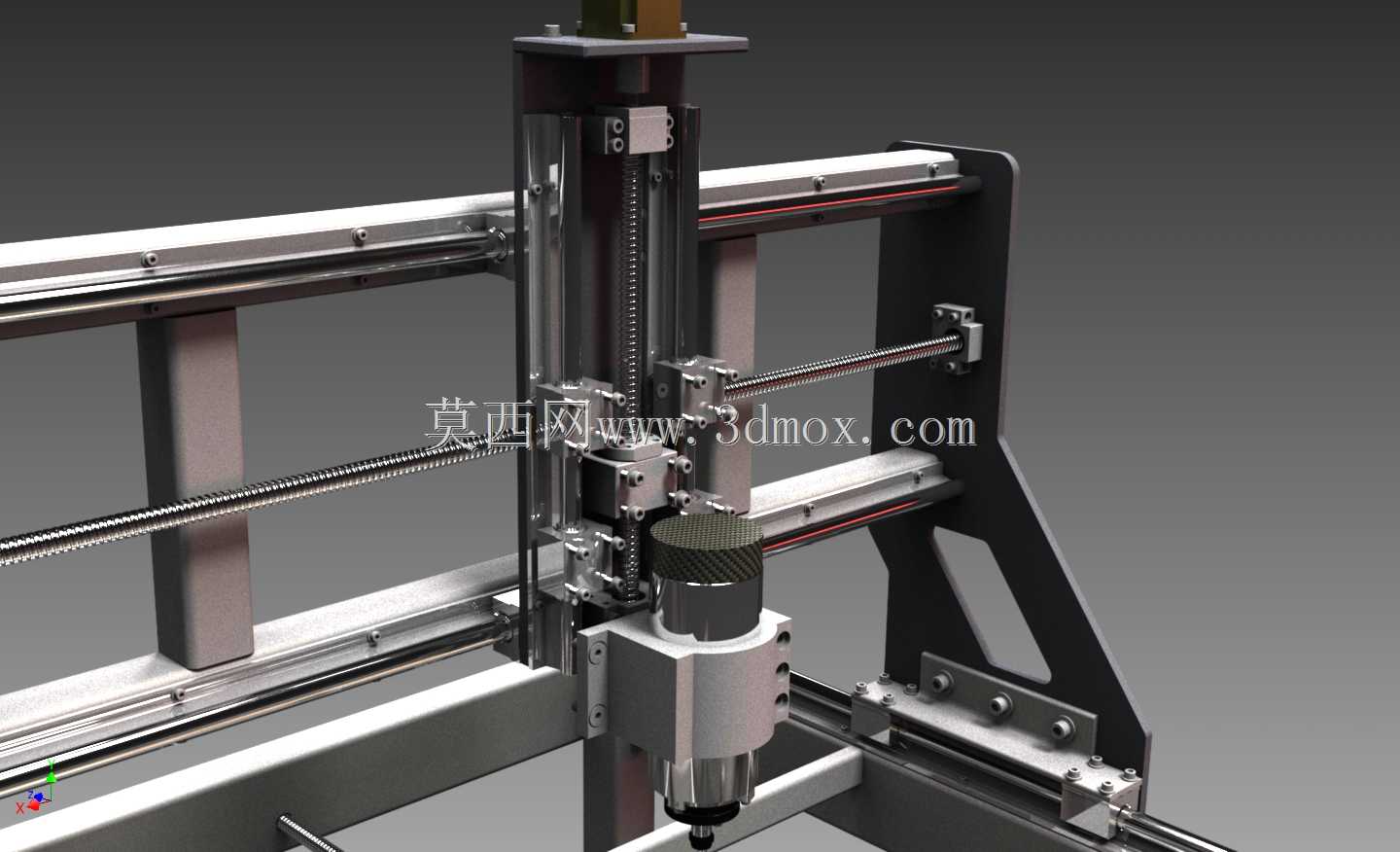

　　在控制整体重量的前提下，通过三角形加强筋提升框架的抗扭刚度，避免主轴高速切削时产生的振动传导到龙门框架上引发振纹，影响加工表面质量。主轴部分采用高速风冷电主轴，适配ER系列夹头，可装夹不同直径的铣刀、雕刻刀，满足不同加工工序的刀具装夹需求，主轴的安装座设计有同轴度调整结构，装配时可微调主轴轴线与工作台面的垂直度，保证钻孔、铣平面时的形位公差符合加工要求。传动部分采用滚珠丝杠搭配直线导轨的组合，丝杠两端采用固定支撑结构，预紧后可消除反向间隙，保证往返进给的定位精度，导轨选用方形滚珠直线导轨，负载能力比圆形导轨更强，能承受切削过程中产生的径向切削力，减少导轨变形带来的精度损失。工作台面采用硬质铝合金板材加工，表面预留T型槽结构，

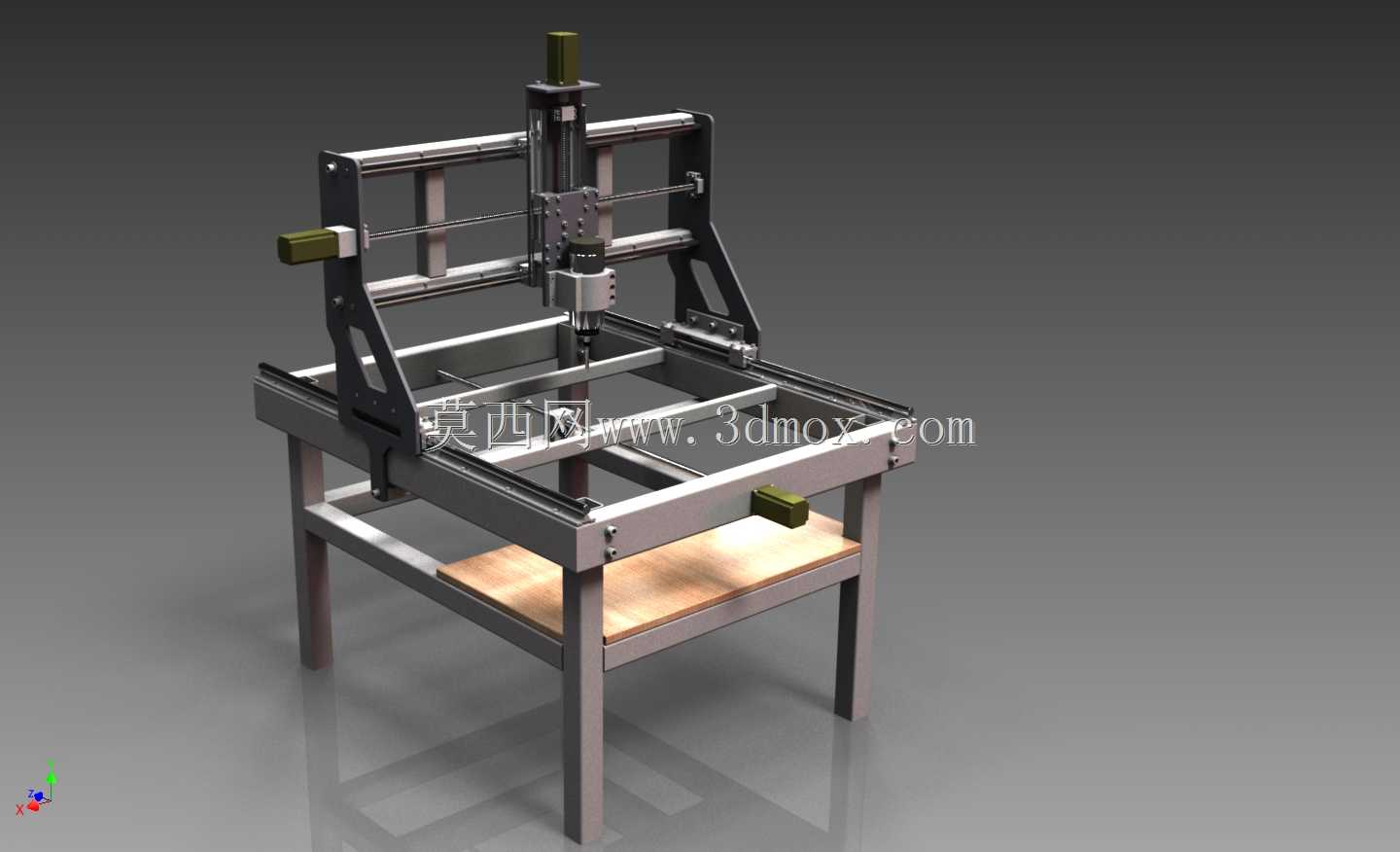

　　方便用户使用压块固定待加工工件，台面的平面度经过精铣加工，可保证大尺寸工件装夹时的基准水平度。设备的三个运动轴均设计有行程限位结构，两端安装硬限位挡块配合软限位参数，可避免超程运动导致的传动部件碰撞损坏，同时在Z轴下端设计有对刀仪安装位，可加装自动对刀装置，提升换刀后的对刀效率。从安装边界来看，设备整体宽度控制在1.2米以内，深度在1米左右，高度不超过1.1米，普通的家用车库、小型工坊的工作台都能容纳，外接气源、电源的接口都集中布置在设备后侧，方便管线排布，不会占用正面的操作空间。在实际使用场景中，这类设备既可以完成木工浮雕、广告字切割这类民用加工需求，也可以完成小型金属零件的开粗、精铣加工，适配小批量定制化零件的生产需求，结构设计上充分考虑了拆装维护的便利性，导轨、丝杠的润滑注油点都布置在易操作的位置，日常维护无需拆解大量结构件。
