双色打印IDSA标识翻领别针结构设计

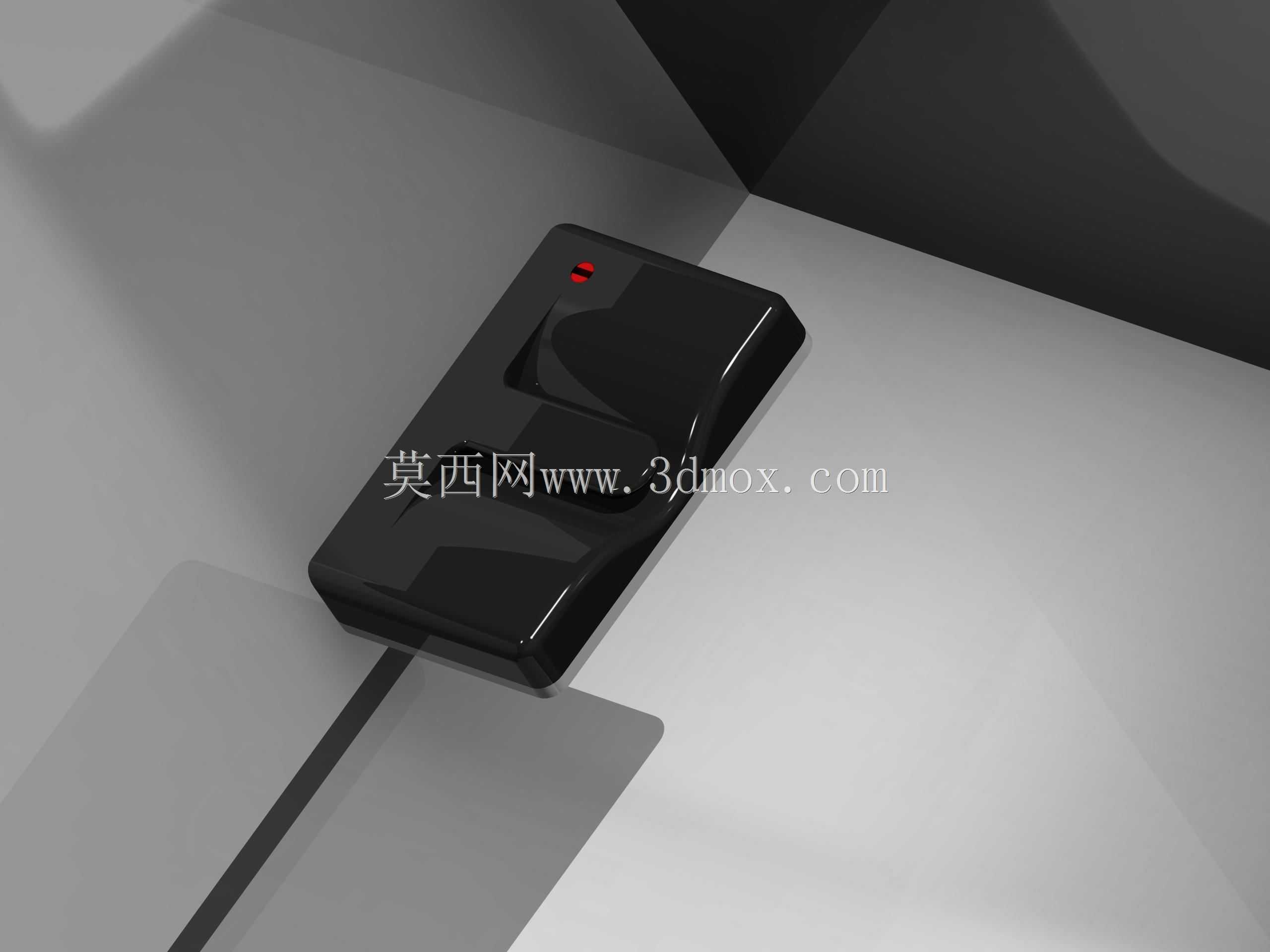

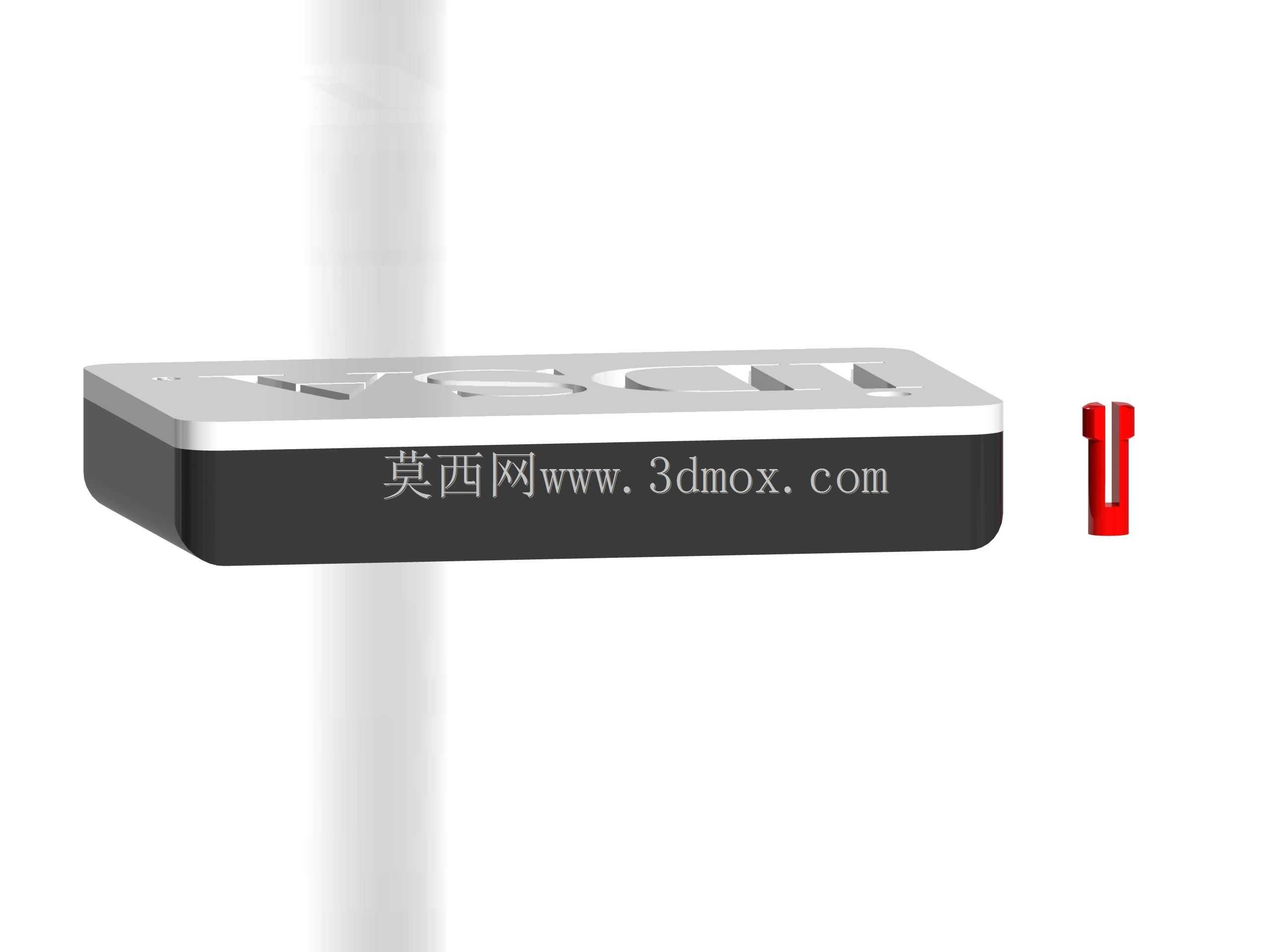

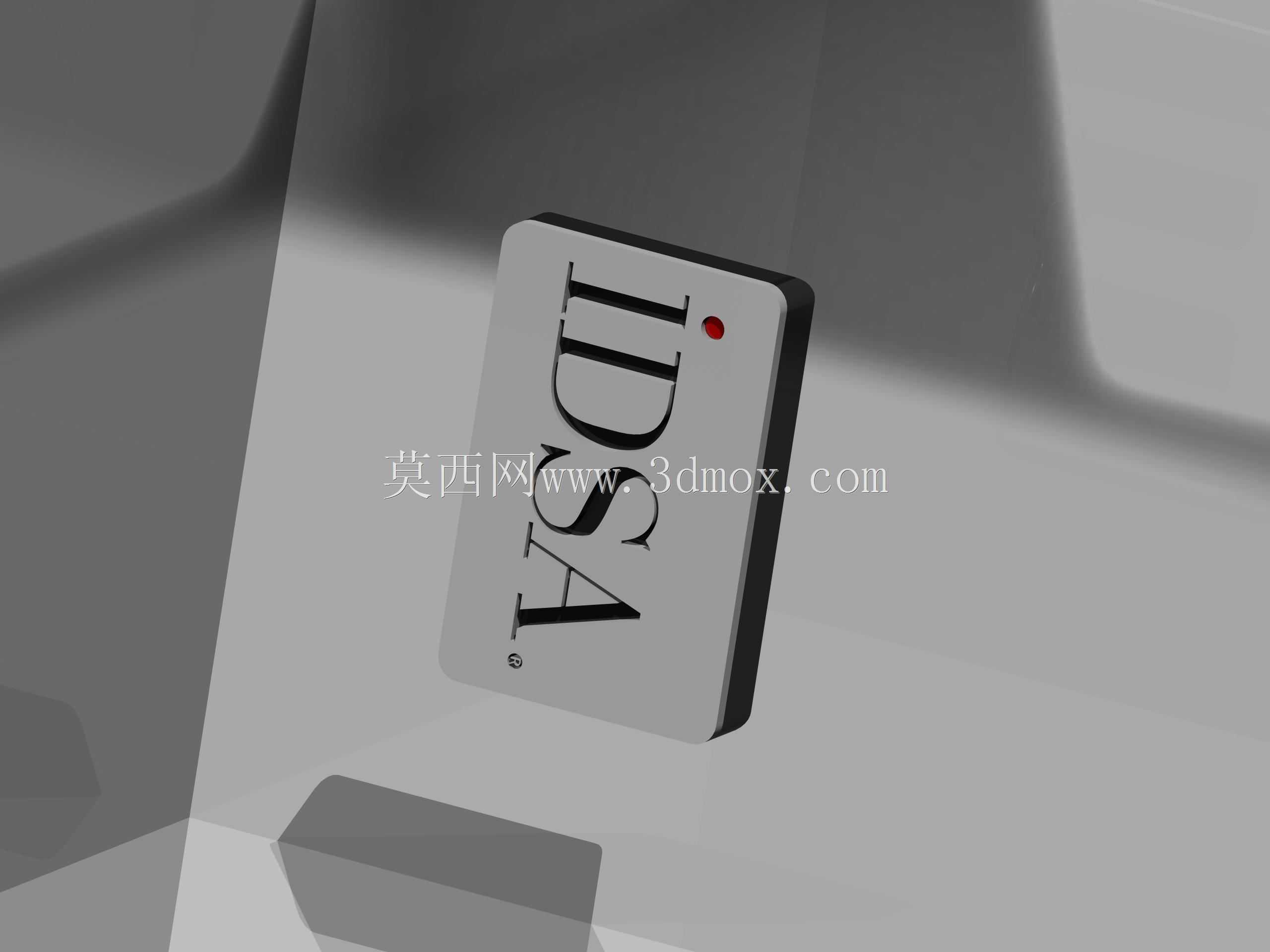

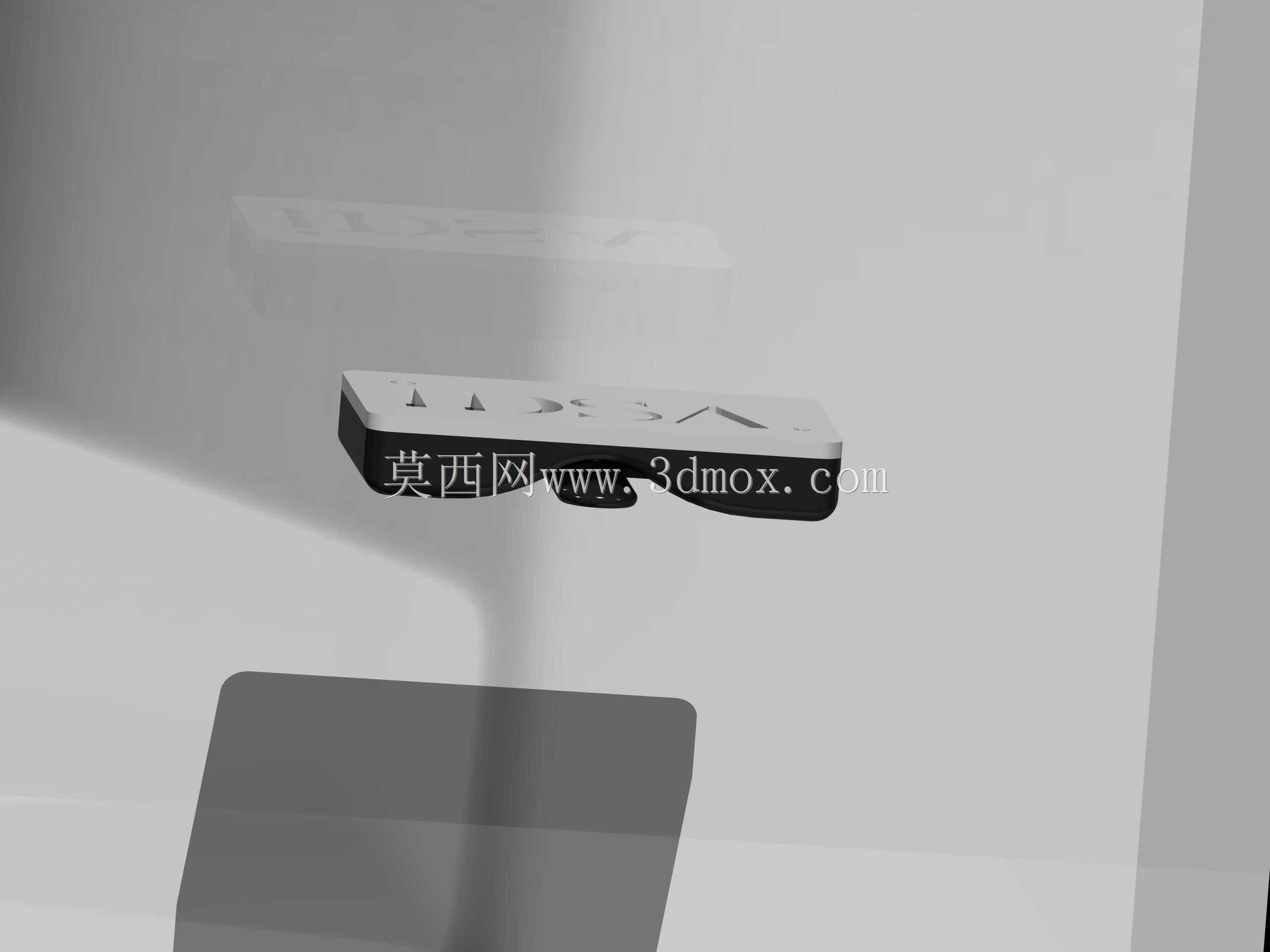

　　这款翻领别针的设计核心围绕双色FDM3D打印工艺展开，针对桌面级双色打印机的成型特性做了全流程适配，无需额外的后处理组装工序，打印完成即可直接使用。别针整体采用薄型矩形牌体结构，牌面做了微倒角处理，避免尖锐边角刮蹭衣物或者皮肤，整体厚度控制在2.5mm以内，佩戴时不会出现衣物局部凸起的违和感，适配衬衫、西装翻领、工装工牌挂带等多种佩戴场景。设计阶段将牌体拆分为黑色基底与白色标识两个独立成型区域，两个区域的拼接面做了0.1mm的嵌合公差，打印时依靠双色喷头的材料切换实现一体成型，无需后续胶水粘接，标识边缘不会出现溢胶错位的问题。针对原版IDSA标识的细节还原，设计时特意将标识的衬线字体笔画做了0.2mm的加粗处理，避免0.

　　4mm直径的常规打印喷头在成型细笔画时出现断料、缺层的问题，标识右下角的注册商标符号也做了等比例放大，保证小尺寸下的识别清晰度。牌体左上角预留了可选的红色标识点位，该点位为独立的沉槽结构，需要呈现红色细节时可在打印到对应层时切换红色耗材，不需要时可直接用基底材料填充，不会破坏整体结构完整性。别针的固定结构集成在牌体背面，采用一体化打印的插针与锁扣结构，插针直径1mm，长度8mm，末端做了圆弧过渡，穿过衣物面料时不会勾扯纤维，锁扣采用过盈配合结构，插拔力度控制在15N左右，既不会因为日常活动导致别针脱落，也不会因为插拔力过大损坏衣物面料。整个模型的STL文件做了黑白区域的独立拆分，单喷头打印机用户也可以分别打印两个部件后压合组装，

　　适配不同设备的使用需求。设计过程中反复调整了牌体的重心位置，将重心控制在插针轴线正下方，佩戴时牌体不会出现歪斜翻转的情况，长时间佩戴也不会因为重力拉扯导致衣物面料变形。牌面的打印层厚建议设置为0.15mm，基底采用100%填充保证结构强度，标识部分采用60%填充即可兼顾细节表现与打印效率，背面的插针结构采用垂直于打印平台的摆放方向，避免层间受力断裂的问题。
