符合ISO1234标准的带设计表开口销

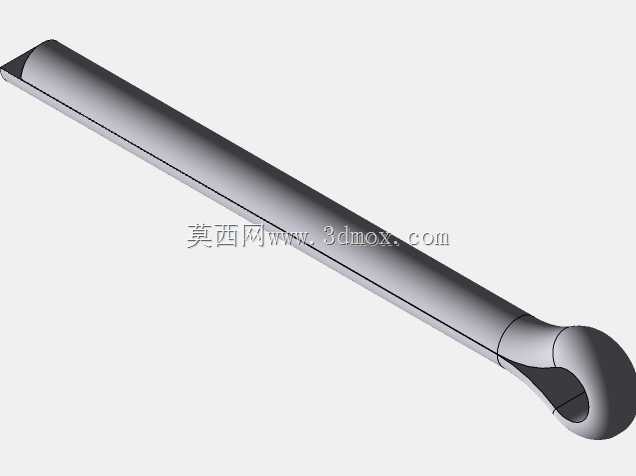

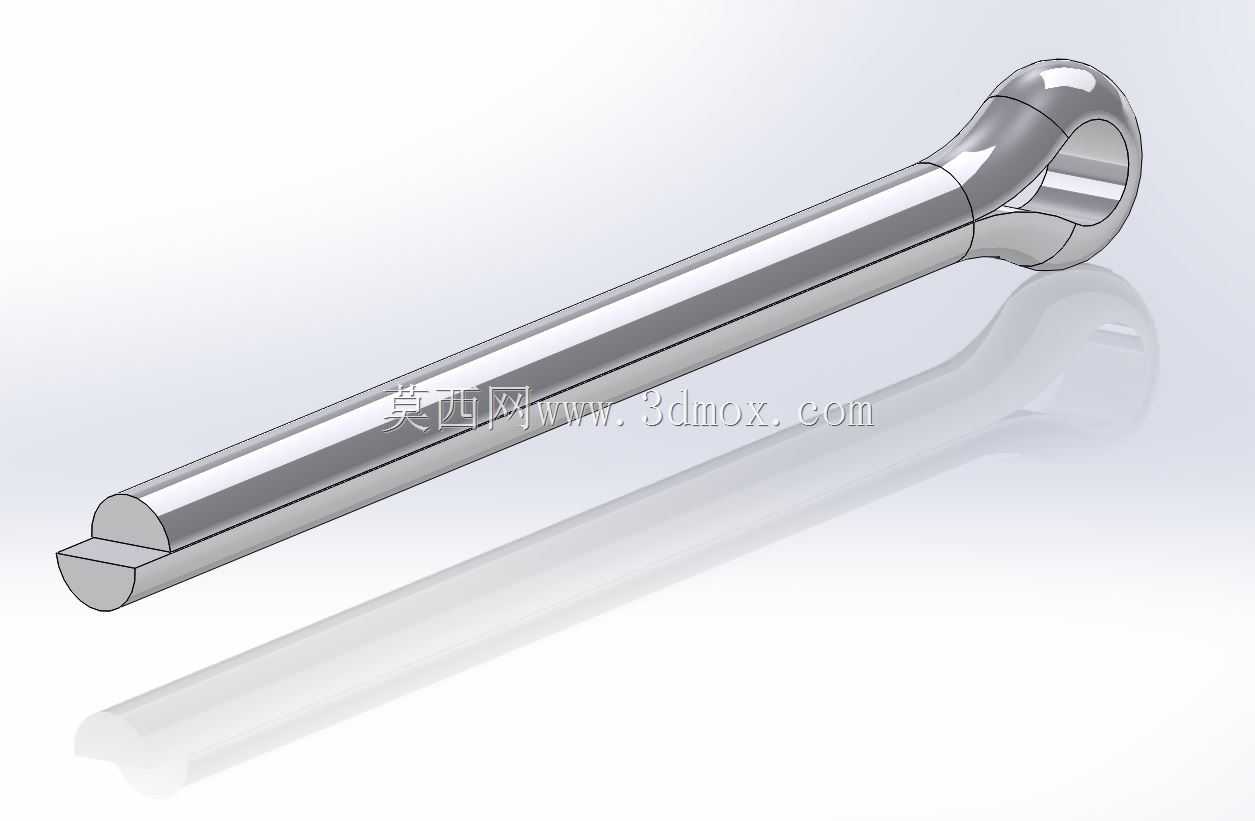

　　在各类机械装配场景中，开口销是应用极广的防松限位零件，这款符合ISO1234标准的开口销，可适配螺栓销轴类零件的轴向定位需求，在工程机械、农用设备、通用机床、输送线体的铰接部位都能见到这类零件的身影，主要作用是穿过销轴端部的预制孔后掰开尾部，避免销轴从装配孔中轴向窜动脱出，也可用于螺母拧紧后的防松限位，防止设备运行过程中振动导致螺纹连接松脱失效。从结构设计来看，这款开口销采用半圆环头部与长直杆身结合的结构，头部的环形结构便于穿装时施力，也可在拆卸时用卡钳勾住拉出，杆身末端做了半圆切口的分瓣设计，穿装到位后可将两个分瓣向相反方向弯折贴靠在被连接件端面，弯折后不会出现回弹松脱的问题，能长期保持限位状态。

　　建模过程中严格遵循ISO1234的尺寸规范，杆身直径、头部环孔内径、杆身有效长度、末端分瓣长度都对应标准中的参数区间，同时配套了SW用户设计表，可通过参数配置快速生成不同公称直径、不同长度规格的同系列开口销模型，无需重复建模，能大幅提升装配选型时的建模效率。从安装边界来看，使用时需要注意被穿装的销轴或螺栓端部的径向通孔直径要略大于开口销杆身直径，通孔位置距离销轴端面的距离要大于开口销头部的厚度，保证穿装后头部能完全贴靠在销轴端面，弯折尾部时要保证两个瓣片分别贴靠在销轴的两个侧面，不能出现翘起，避免运行过程中剐蹭周边其他运动部件。这类开口销属于一次性防松零件，拆卸后一般不建议重复使用，因为弯折过的尾部金属会产生加工硬化，

　　再次弯折容易出现断裂，无法保证防松可靠性。在重载振动较大的设备场景中，选用对应公称直径的开口销时，要核对标准中的载荷参数，保证销体能承受对应工况下的轴向窜动冲击力，避免销体断裂导致连接失效。建模时对杆身与头部的过渡位置做了圆角处理，避免应力集中，还原了实际冷镦加工后的零件形态，模型的曲面过渡顺滑，没有尖锐棱角，和实际量产的五金零件外观一致，可直接用于装配干涉检查、设备BOM表统计、装配工艺模拟等场景，也可作为标准件库的组成部分，供不同设计项目直接调用。
