带倍速结构的PTO齿轮泵集成装置

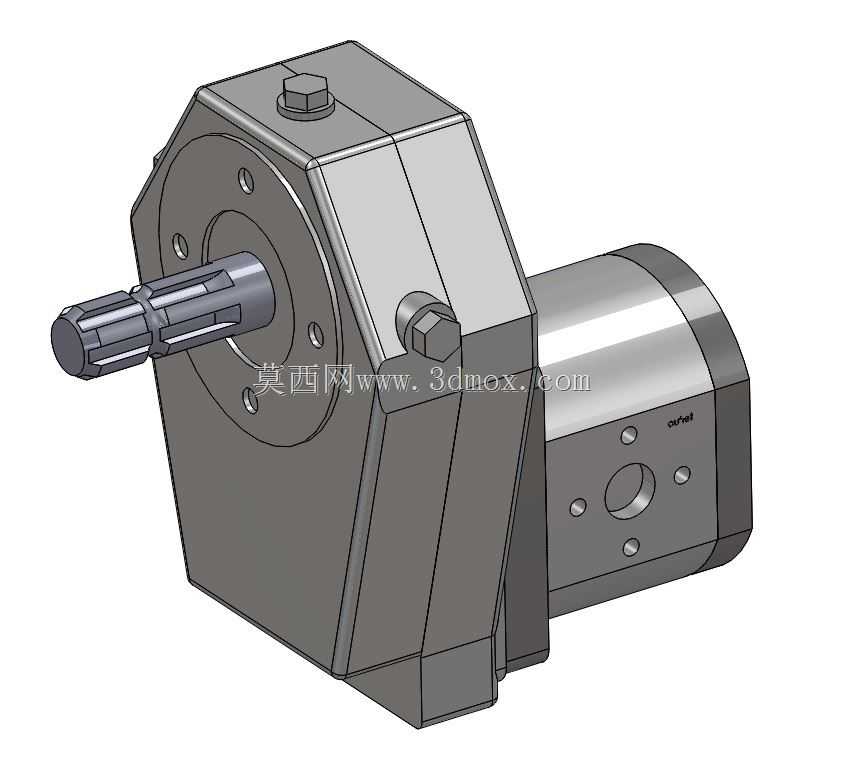

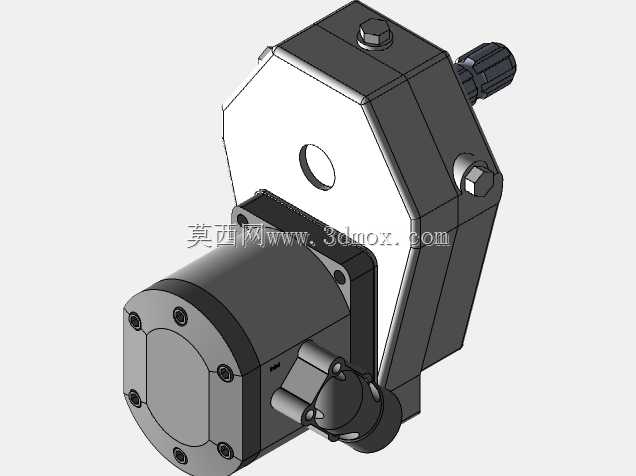

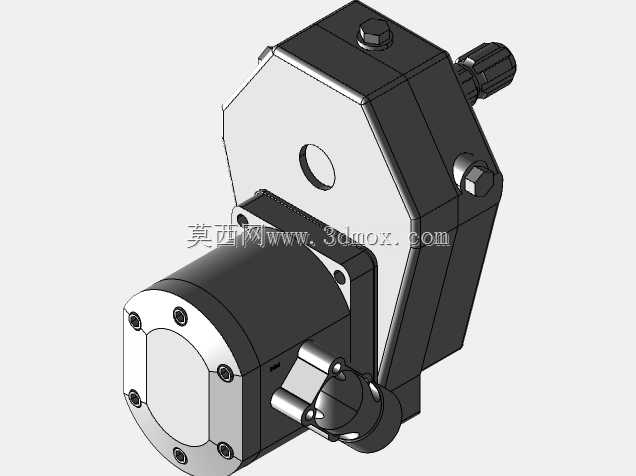

这套集成式动力输出与供油装置，主要面向农用作业机械、小型工程设备的动力取力与液压系统供油场景，解决了独立布置PTO传动单元与液压泵时安装空间冗余、传动链路长、同轴度难保证的实际问题。从结构设计逻辑来看，装置将i=3.5的倍速传动机构与33cc排量齿轮泵做了一体化集成，输入端采用标准花键轴结构，可直接对接主机动力输出端口，无需额外加装联轴器转接，大幅缩短了动力传递路径，减少了传动环节的功率损耗。倍增器箱体采用剖分式结构设计，内部齿轮副做了等强度校核，传动齿轮的支撑轴承跨距经过优化，可承受额定工况下的径向与轴向载荷，箱体上预留的油塞分别用于齿轮润滑油的加注与排放，日常维护无需拆解整个集成单元。后端集成的齿轮泵采用外啮合齿轮结构，进油口与出油口的法兰安装面做了平面度精加工处理，可直接对接液压油路的标准法兰接头，泵体与倍增器箱体的连接面设置了定位销孔，装配时可保证泵输入轴与倍增器输出轴的同轴度控制在公差允许范围内，避免轴系偏磨导致的早期失效。从安装边界来看，整个集成装置的安装法兰位于倍增器输入端侧，法兰上的安装孔位采用圆周均布设计，可适配多数主流主机的PTO安装接口，装置整体外形做了棱角钝化处理，避免安装过程中磕碰周边管线，花键轴的伸出长度经过匹配设计，既保证与主机动力接口的啮合长度满足扭矩传递要求，又不会出现轴伸过长导致的干涉问题。在实际工况应用中，这套装置可将主机输出的低转速提升至齿轮泵所需的工作转速，稳定为设备的液压悬挂、液压输出机构提供压力油源，相比分体式布置方案，一体化结构减少了至少两处外接密封面，降低了液压油与润滑油渗漏的风险，同时整体重量更轻，对于作业设备的前端负载配重影响更小。设计过程中针对齿轮泵的压力脉动问题，在倍增器与泵的连接腔做了小幅阻尼结构优化，可削弱泵工作时的振动向主机端传递，降低整机作业时的振动噪声。
