十字槽沉头螺钉ISO7046标准件结构设计

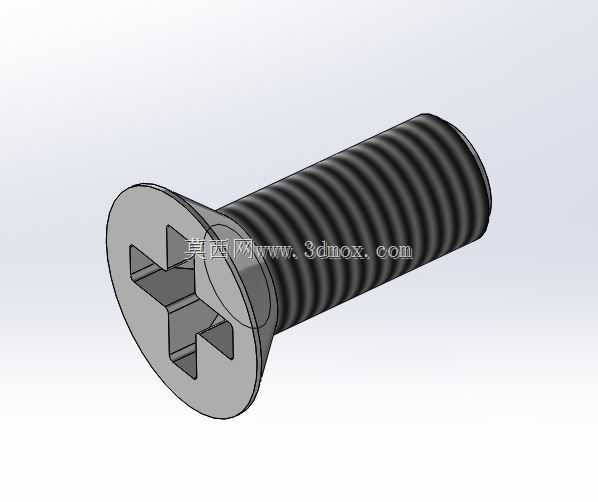

　　十字槽沉头螺钉是机械装配领域应用极广的一类紧固件，日常在通讯设备壳体拼接、消费电子产品内部结构锁附、小型机电产品的盖板固定场景中都能见到它的身影。这类螺钉的核心设计逻辑是安装后头部可以完全沉入被连接件的沉孔内，不会在装配面形成凸起，既能够保证装配后外观面的平整性，也能避免突出的螺钉头剐蹭周边零部件或者操作人员，在对安装面平整度有要求的薄板拼接场景中优势十分明显。从结构设计细节来看，这款螺钉遵循ISO7046标准的尺寸规范，头部采用90度沉头锥面设计，装配时锥面会与被连接件上预制的90度沉孔锥面紧密贴合，既可以起到定位作用，也能在拧紧过程中让锁紧力均匀分布在锥面接触区域，避免局部应力集中压坏被连接件的安装孔边缘。

　　头部的十字槽设计适配常规十字螺丝刀，槽深经过合理匹配，既能够保证拧紧时螺丝刀有足够的咬合深度，减少拧花槽口的概率，也不会因为槽深过大削弱螺钉头部的结构强度。螺杆部分采用标准公制三角螺纹，牙型角60度，螺纹的大径、中径、小径公差都严格遵循对应规格的标准要求，螺纹收尾处设计有合理的退刀结构，避免螺纹末端出现不完整牙型影响装配顺畅度。在实际选型使用时，需要提前核算被连接件的总厚度，确保螺钉拧入基体螺纹孔后的有效啮合长度满足锁紧力要求，一般来说拧入钢质基体的有效螺纹长度不小于螺纹公称直径的1倍，拧入铝、塑料等软质基体的有效长度要适当加长，避免长期受振动后出现滑牙松脱的问题。安装前需要在被连接件上预制对应尺寸的沉头孔，沉孔的直径、深度、

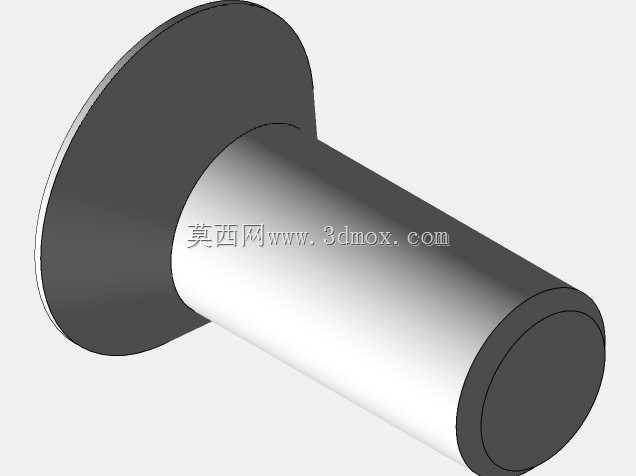

　　锥面角度都要和螺钉头部尺寸匹配，保证螺钉锁紧后头部端面和被连接件表面齐平，不会出现凸起或者沉头过深导致的锁紧力不足问题。这类沉头螺钉在装配时不适合搭配平垫使用，因为平垫会垫在沉头锥面和被连接件之间，破坏锥面的定位贴合效果，容易出现螺钉锁紧后歪斜、装配间隙过大的问题，如果有防松需求，可以在螺纹段涂抹适量螺纹锁固胶，或者搭配适配的沉头专用防松垫圈来提升抗振防松能力。建模过程中需要重点关注螺纹的收尾过渡、沉头锥面与头部端面的倒角衔接、十字槽的拔模角度这些细节，保证模型和实际量产零件的结构一致性，方便后续装配干涉检查、工程图导出时的尺寸准确性。
