孔用DIN472标准弹性挡圈结构设计

　　这类孔用弹性挡圈是机械装配中极为常用的轴向限位元件，日常在液压阀块安装孔、齿轮箱轴承座孔、电机端盖内腔、气动元件装配腔这类需要对零件做轴向定位的场景里随处可见，核心作用是卡在预先加工好的孔用环形卡槽内，挡住孔内安装的轴承、衬套、轴套类零件，避免零件在设备运行过程中受轴向载荷窜动脱出，相比轴端挡圈、圆螺母锁紧这类限位方式，它的安装空间占用极小，不需要额外加工螺纹孔或者预留螺栓安装位，特别适合内腔空间紧凑的装配场景。设计这类挡圈的时候，首先要匹配对应规格的安装孔公称直径，挡圈自由状态下的外径要略大于安装孔直径，两个安装钳孔的中心距要适配标准卡簧钳的张开尺寸，方便装配时用卡簧钳夹住两个钳孔收缩挡圈，顺利放入孔内的卡槽中，

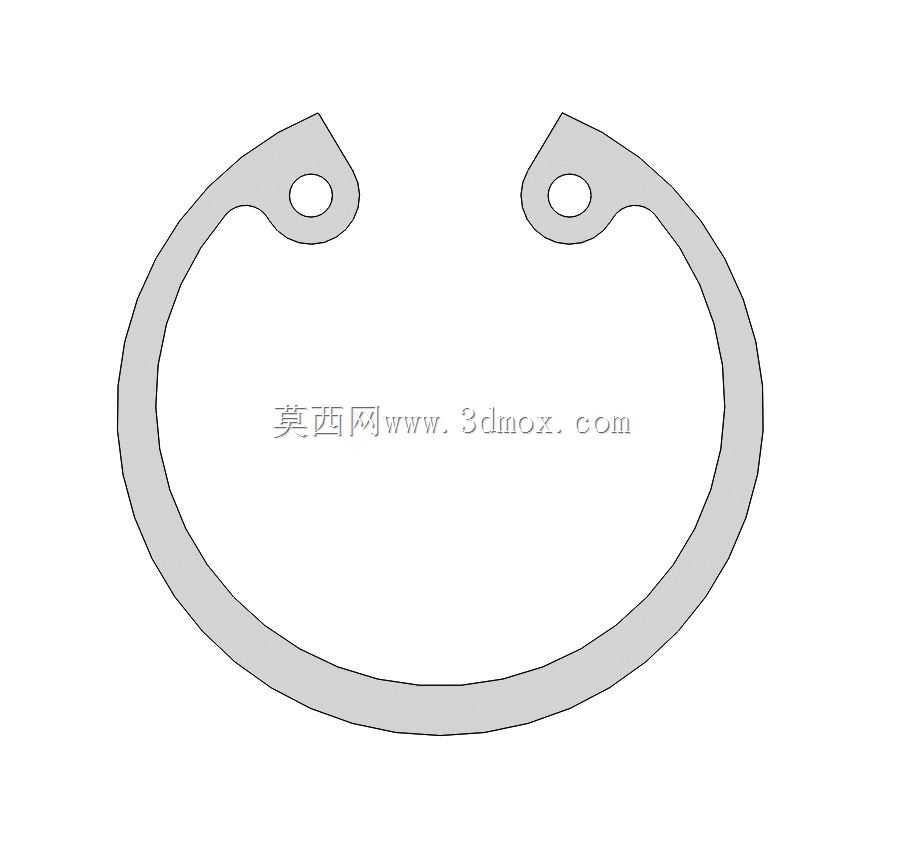

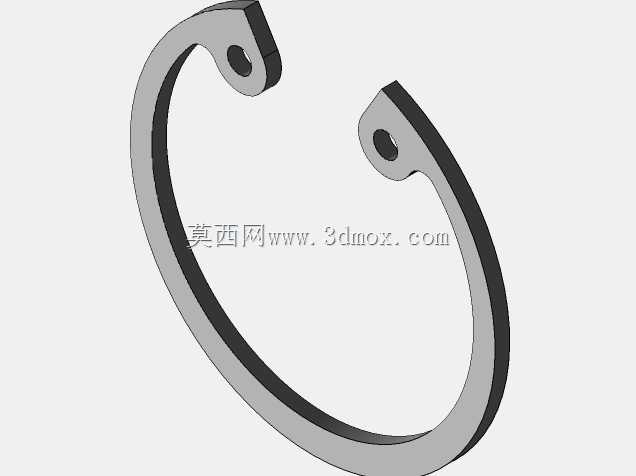

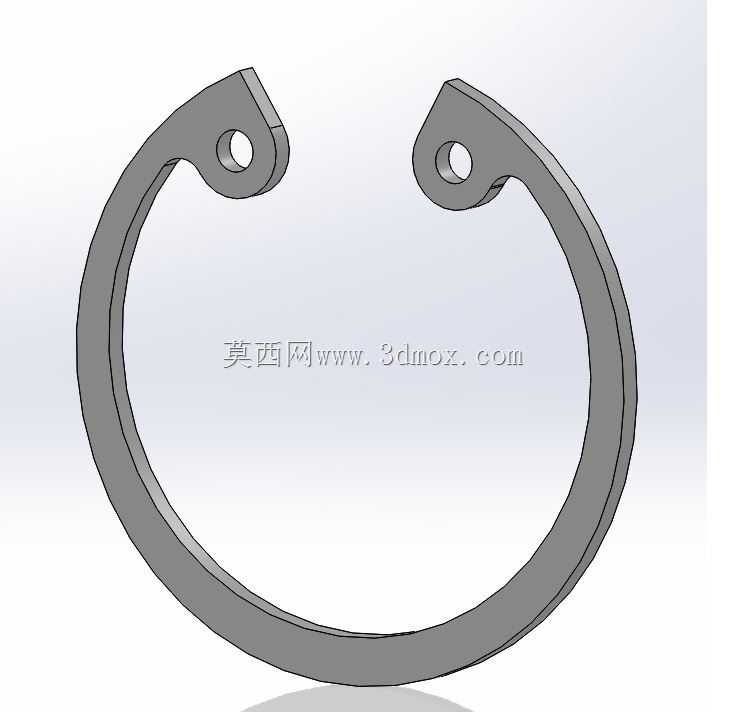

　　松开后挡圈靠自身弹性回弹卡入卡槽，实现轴向定位。挡圈的截面厚度要和卡槽的宽度匹配，卡槽的深度要保证挡圈卡入后，高出卡槽的部分能有效挡住被限位零件的端面，同时要注意挡圈的开口方向和安装受力方向的匹配，避免受轴向冲击时挡圈从卡槽中脱出。从外形来看，它是带两个对称钳孔的开口环形结构，环身的截面是矩形，开口处做了圆弧过渡，避免应力集中，两个钳孔的位置做了局部加厚处理，防止卡簧钳施力时钳孔处变形开裂。安装边界上，需要注意安装孔的倒角不能过大，否则挡圈卡入后容易顺着倒角滑出卡槽，被限位零件的外径要小于挡圈的最小内径，避免装配时零件和挡圈发生干涉，同时卡槽的加工公差要控制在合理范围，槽底直径过大的话挡圈卡入后抱紧力不足，

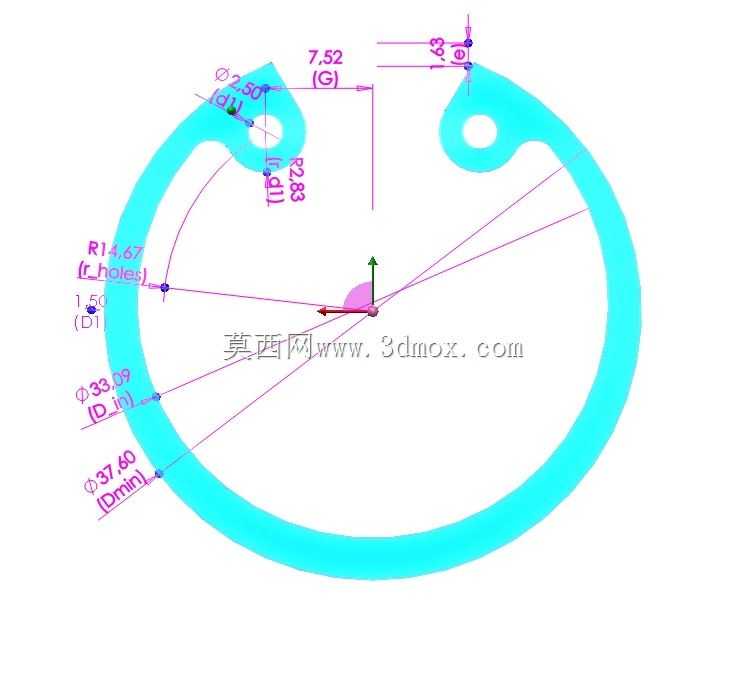

　　槽底直径过小则挡圈无法完全卡入槽内，会突出孔壁影响内部零件装配。在实际选型应用中，还要根据设备的运行工况调整挡圈的材质和热处理硬度，普通工况下用65Mn弹簧钢淬火处理就能满足弹性和强度要求，有腐蚀环境的场景则要选用不锈钢材质，避免挡圈锈蚀失效导致零件窜动引发设备故障。这类挡圈的建模过程中，要重点保证环身的曲率连续，钳孔的位置度准确，开口处的过渡圆角平滑，避免建模时出现锐角导致后续有限元分析时应力集中失真，同时要匹配对应标准的尺寸参数，保证加工出来的零件能和标准卡簧钳、标准卡槽适配，不需要二次修配就能直接装配使用。
