卡莱菲高流量双拦截黄铜截止阀结构设计

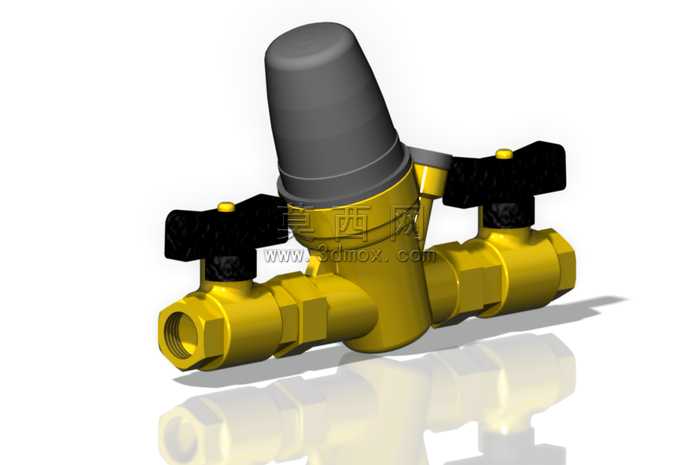

本作品为卡莱菲品牌高流量双拦截截止阀的三维参数化建模成果，建模过程严格遵循产品实物的尺寸比例与结构逻辑，首先基于产品实测尺寸绘制阀体的二维截面草图，通过拉伸、旋转、布尔运算等基础建模命令生成黄铜阀体的主体结构，阀体两端的外螺纹接口采用螺旋扫描命令精准生成，保证螺纹参数符合通用管路连接标准。阀体中部的流道结构经过优化设计，建模时特意加大了流道的通径尺寸，以此实现高流量的流体输送需求，流道内壁做了平滑过渡处理，减少流体经过时的阻力损失。阀体上方的调压帽采用哑光深灰色塑料材质，建模时通过曲面扫掠生成顶部的圆弧过渡造型，表面做了细微的磨砂纹理处理，还原实物的哑光质感。阀体两侧的手动操控手柄采用黑色硬质塑料材质，手柄表面做了防滑纹理设计，手柄与阀杆的连接部位做了卡扣限位结构，保证手柄转动时的行程精准可控。阀体主体的黄铜材质在渲染时调整了金属度、粗糙度参数，添加了细微的锻造纹理，还原黄铜锻压件的真实金属质感，同时在场景中添加了柔和的环境光与反射平面，让阀体的金属反光效果更贴近真实拍摄效果。双拦截结构的设计是本产品的核心特点，建模时分别构建了两个独立的截流阀芯结构，两个阀芯可独立操控，实现单路截断、双路全开、双路截断三种工作模式，既可以满足管路的流量调节需求，也可以在管路维护时实现双侧截断，无需排空整个管路的介质即可完成局部检修。模型的所有装配结构都做了干涉检查，保证各个活动部件在运动范围内不会出现碰撞，装配关系完全符合实物的装配逻辑，可直接用于产品展示、结构验证、管路系统模拟装配等场景。
