90度垂直连接40mm管径脚手架固定支架

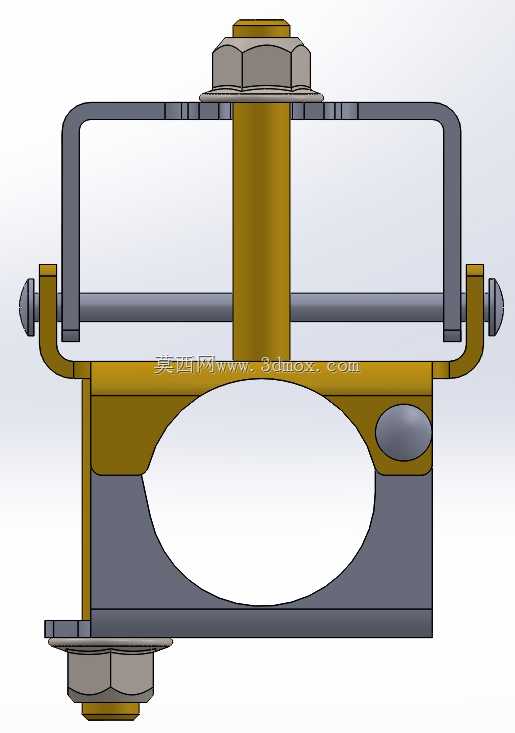

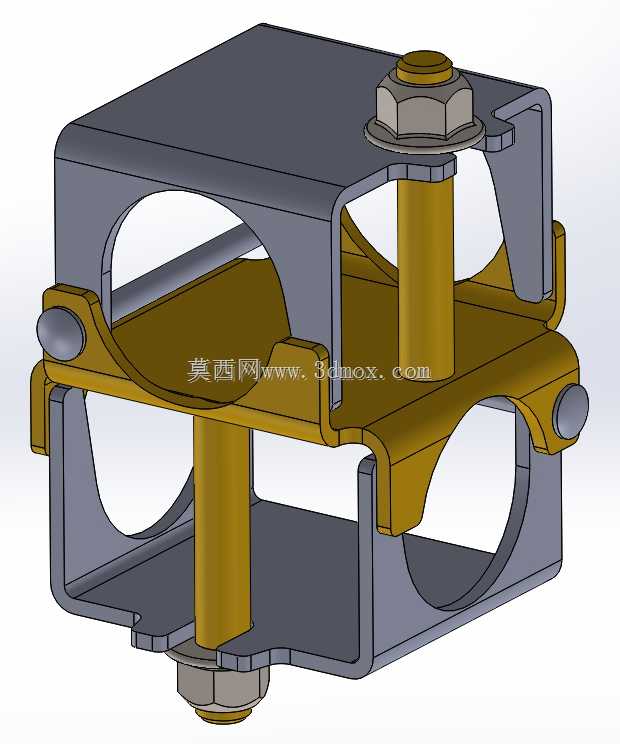

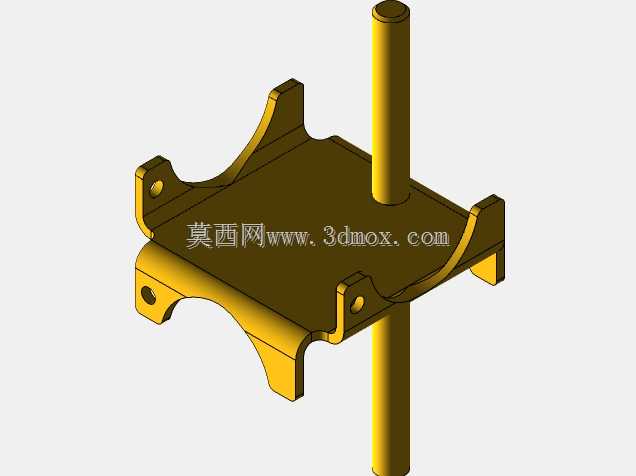

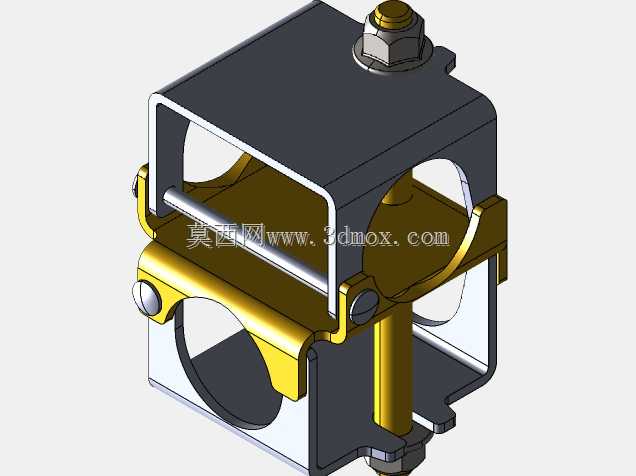

　　在建筑施工、临时管线排布、舞台架体搭设、工业设备外围防护架搭建等场景中，不同走向的脚手架圆管垂直交叉固定是高频出现的结构需求，这类固定节点的可靠性直接决定整体架体的抗侧移、抗扭转能力，传统扣件式连接往往存在安装对位慢、夹紧力不足、适配管径单一的问题，这款交叉固定支架正是针对这类工程痛点做的结构优化设计。从实际使用逻辑来看，该支架核心作用是实现两根直径40mm的脚手架圆管呈90度垂直交叉状态的刚性固定，上下两组对称的冲压抱箍结构分别卡入两根垂直排布的圆管外壁，抱箍的圆弧面完全贴合40mm管径的圆柱轮廓，避免点接触造成的应力集中，防止架体受载时出现管材局部压痕变形。中间的贯穿螺栓锁紧结构是整个支架的受力核心，螺栓穿过上下抱箍的中心通孔，

　　通过两端的六角螺母施加预紧力，预紧过程中上下抱箍同步收紧，同时抱紧两根交叉管材，相比传统单侧锁紧的扣件，这种对称锁紧结构能让两个方向的管材夹紧力保持一致，不会出现单根管材打滑松脱的问题。设计过程中充分考虑了施工现场的安装容错空间，抱箍的开口尺寸做了微小的余量设计，允许管材存在常规制造公差范围内的外径偏差，不需要额外打磨管材就能顺利卡入安装，同时抱箍边缘做了卷边钝化处理，避免安装过程中划伤施工人员，也防止应力集中造成抱箍边缘在受冲击时开裂。从安装边界来看，支架整体厚度方向的尺寸控制在3mm板材冲压成型的合理范围，锁紧后整体突出管材外壁的高度不会影响后续架体上踏板、防护网的安装，相邻支架可以紧密排布不会出现干涉，

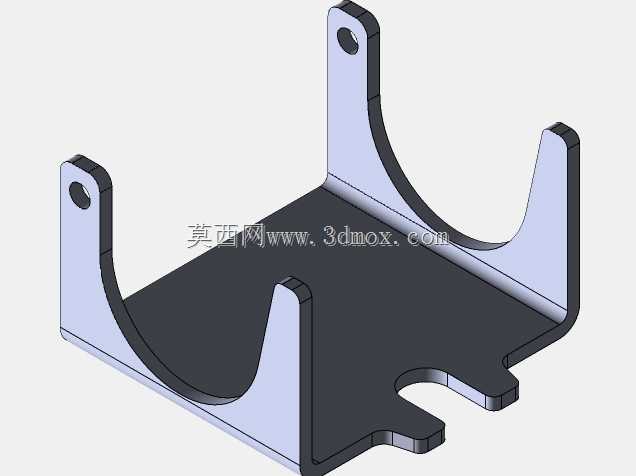

　　适配施工现场常规的脚手架管间距排布要求。结构受力层面，上下抱箍采用弯折成型的加强筋结构，在抱箍与中心螺栓连接的位置做了局部凸起加强，抵消螺栓预紧时的局部压应力，避免长期受载后板材出现塑性变形导致锁紧力下降，即使架体承受施工人员走动、物料堆放带来的交变载荷，支架也能保持稳定的夹紧状态，不会出现节点松动造成的架体晃动感。这类支架除了建筑脚手架搭设场景，还可以用在工业车间的临时管线支架固定、展会临时展架搭建、户外临时广告牌架体连接等场景，只要是40mm管径的圆管需要90度交叉固定的场合，都能通过该支架实现快速可靠的刚性连接，不需要现场焊接，拆装后可以重复周转使用，降低临时架体的搭建成本。
