带集成驱动结构的流体输送泵腔体结构

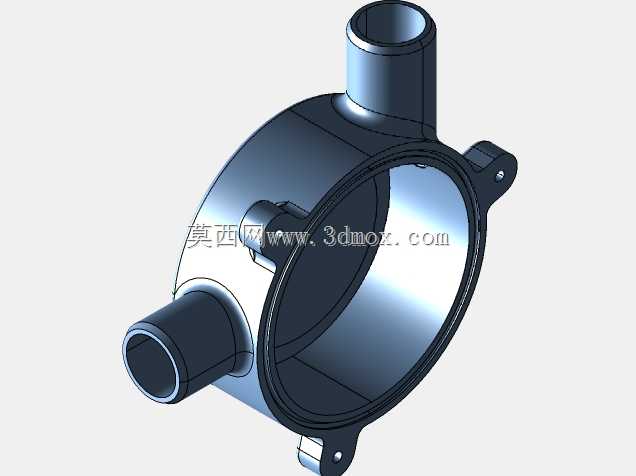

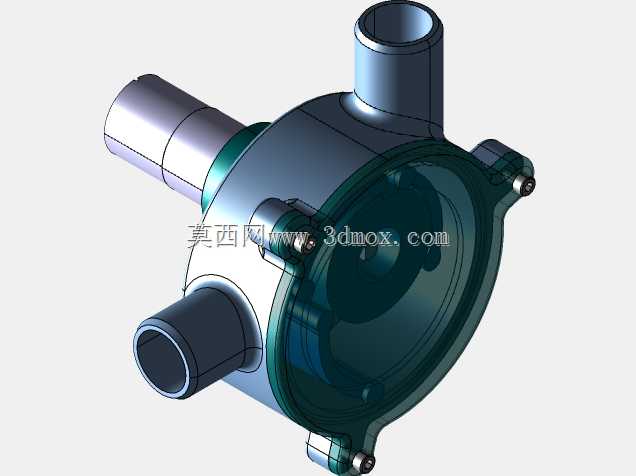

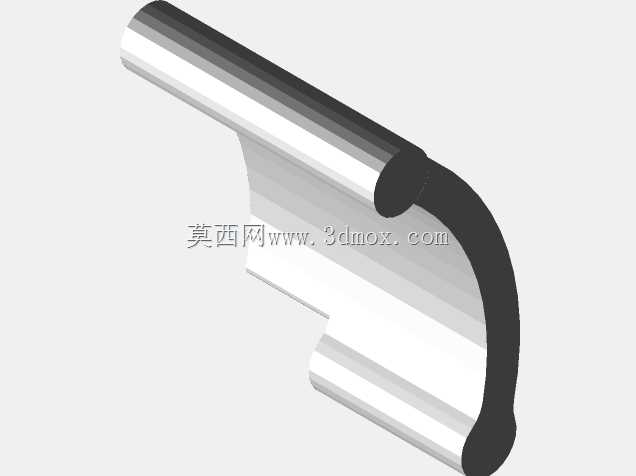

　　这款流体输送泵的腔体结构，主要面向中小流量的流体循环、输送工况设计，常见应用在小型冷却循环系统、民用供水增压、小型化工流体输送、设备配套冷却回路这类场景，适配清洁水、低粘度无硬质颗粒的流体介质，能在常规常温工况下稳定完成流体的动能转换与输送作业。从结构设计逻辑来看，整体采用蜗壳式流道布局，腔体内部的流道型线顺着叶轮旋转方向做渐扩设计，能最大程度降低流体在腔体内的沿程阻力，减少水力损失，把叶轮传递给流体的动能更高效地转化为压力能，保证出口端的流体压力满足输送要求。泵体的三个外接接口分别做了差异化的尺寸设计，顶部垂直向上的接口为流体出口，顺着流道的切线方向布置，能让被加压后的流体顺着流道方向顺畅流出，避免出口处出现紊流冲击；

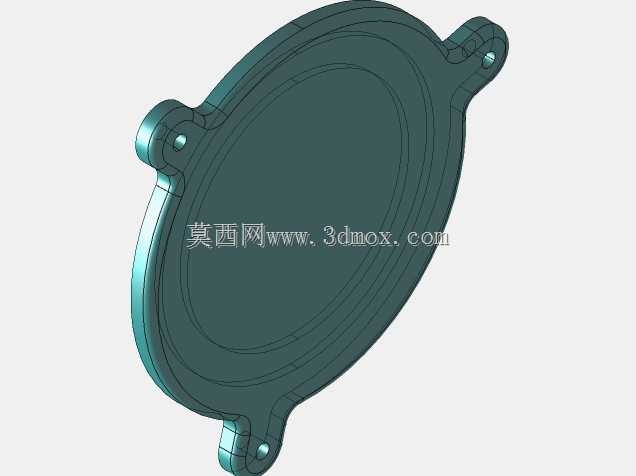

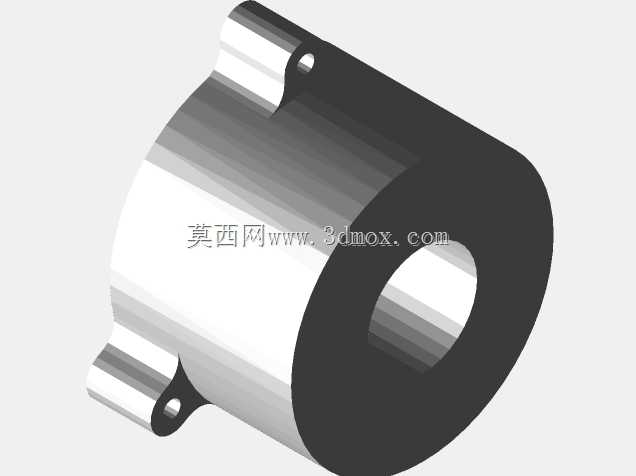

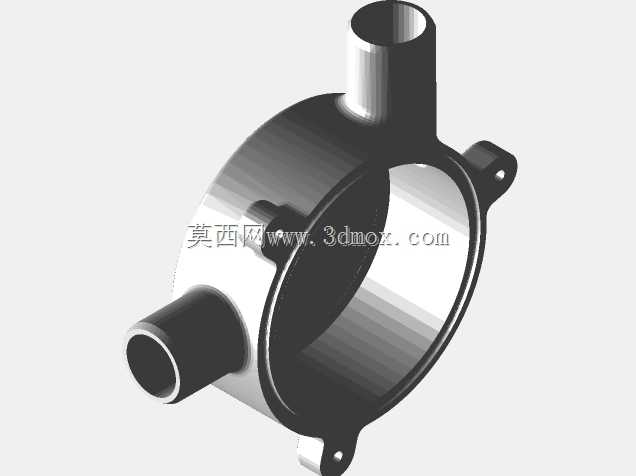

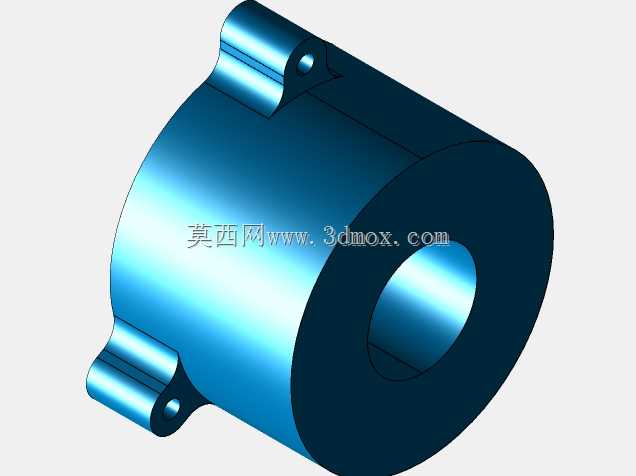

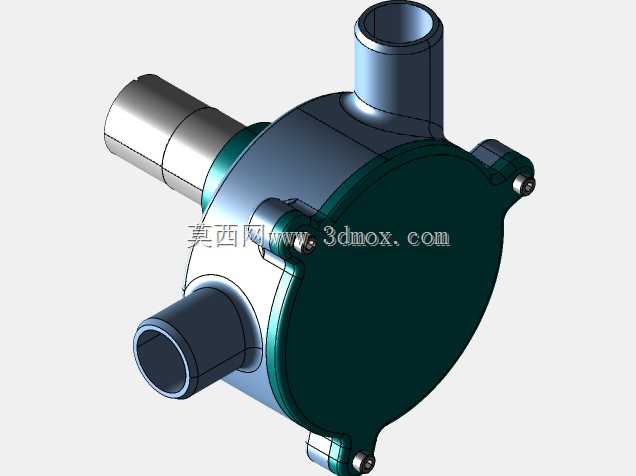

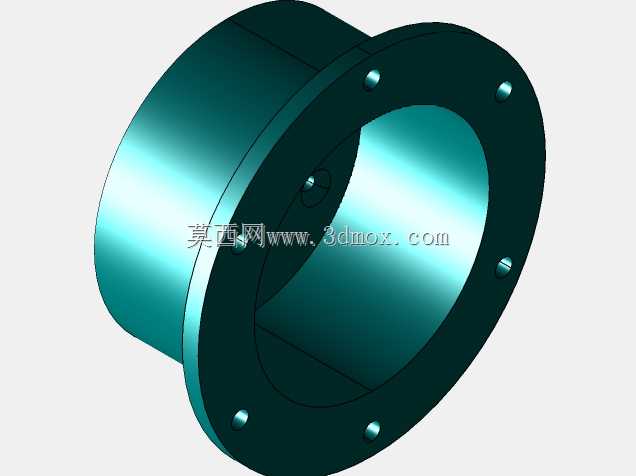

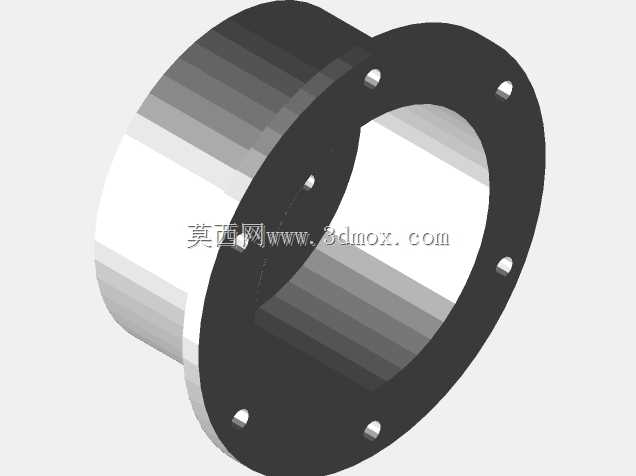

　　侧面两个呈角度布置的接口，其中一个为流体入口，顺着叶轮轴向方向接入腔体，能让进入泵腔的流体直接填充到叶轮的吸入区域，降低入口处的气蚀风险，另一个接口可作为排气口或者备用测压接口，方便现场安装时做排气操作，或者外接压力监测元件实时获取泵腔内部的压力数据。泵体的外壳采用分体式装配结构，端盖与主腔体之间通过周向布置的紧固件做密封连接，结合面处预留了密封件的安装槽位，可适配O型密封圈或者密封垫片，保证装配后腔体的密封性能，避免高压工况下出现流体泄漏的问题；端盖上预留的安装凸耳结构，可直接通过螺栓将泵体固定在安装基座或者配套设备的安装面上，凸耳上的安装孔位做了沉头设计，能让紧固件装配后不突出安装面，避免和周边其他零部件产生干涉。

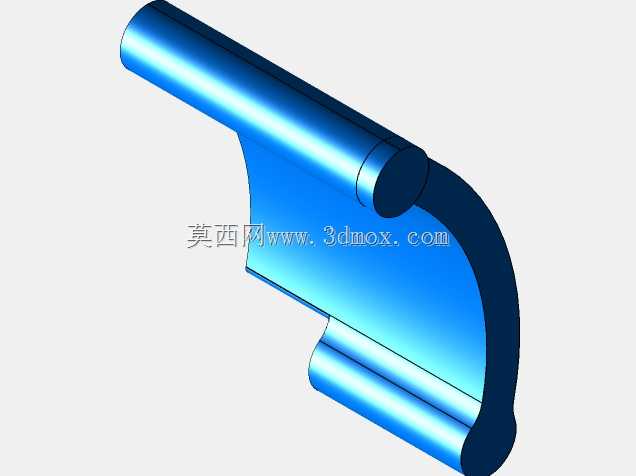

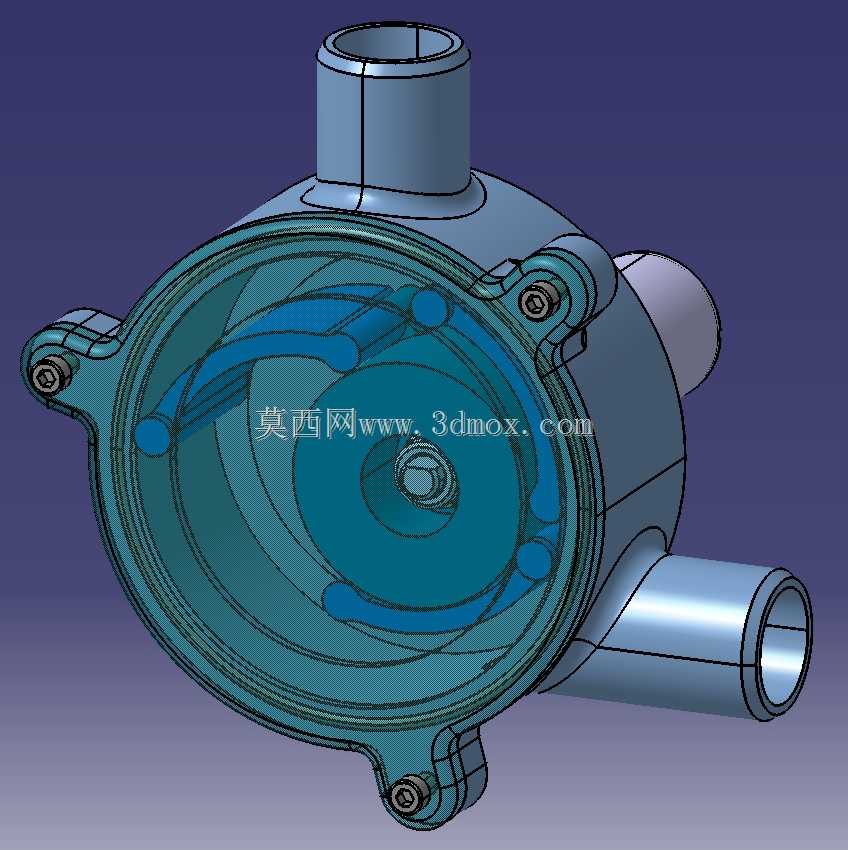

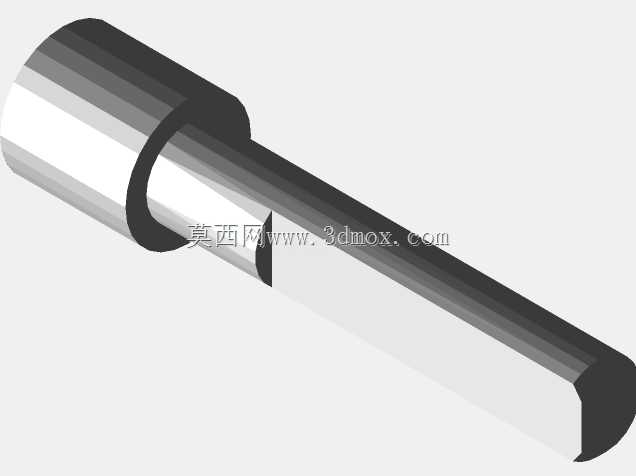

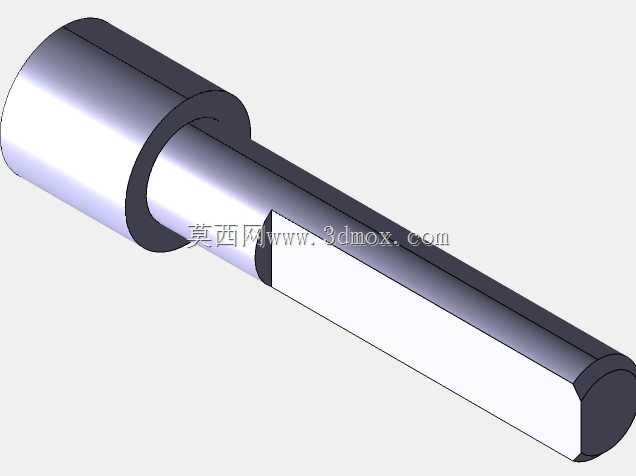

　　腔体内部的叶轮安装位做了同轴度定位设计，中心的轴承安装孔位公差按照IT7级精度设计，能保证叶轮轴装配后的旋转同轴度，减少高速旋转时的径向跳动，降低运行过程中的振动和噪音；叶轮的叶片流道和腔体内壁的间隙控制在合理范围，既避免间隙过大导致的流体回流损失，也防止间隙过小出现叶轮和腔壁的刮擦问题，兼顾运行效率和装配容错率。从安装边界来看，泵体整体的外接轮廓没有突出的尖锐结构，所有接口的连接端面都做了倒角处理，方便外接管路的对接装配，接口的尺寸适配常规的低压流体输送管路标准，不需要额外做转接件就能和同规格的管路直接连接；泵体的安装固定位间距经过优化，能适配多数小型泵组的通用安装基座尺寸，现场替换同类型泵体时不需要重新加工安装孔位，

　　降低现场改造的工作量。在实际使用过程中，这种集成式的泵腔结构不需要额外加装外部流道组件，整体装配完成后结构紧凑，占用的安装空间更小，适合在安装空间受限的设备内部做配套使用，比如小型加工设备的冷却循环系统、家用增压供水系统、小型实验装置的流体回路这类场景，都能直接适配安装。结构设计时充分考虑了加工工艺性，泵体主体结构可通过压铸或者注塑工艺一次成型，内部流道的型线设计符合模具脱模的工艺要求，不需要做过多的后续机加工就能满足尺寸精度要求，能有效降低批量生产时的加工成本；紧固件的布置位置都预留了足够的扳手操作空间，现场装配和后期维护拆解时，不需要使用特殊工具就能完成紧固件的拆装操作，日常维护时清理腔体内的杂质、更换密封件都十分便捷。
