40mm管道十字连接低碳钢脚手架支架

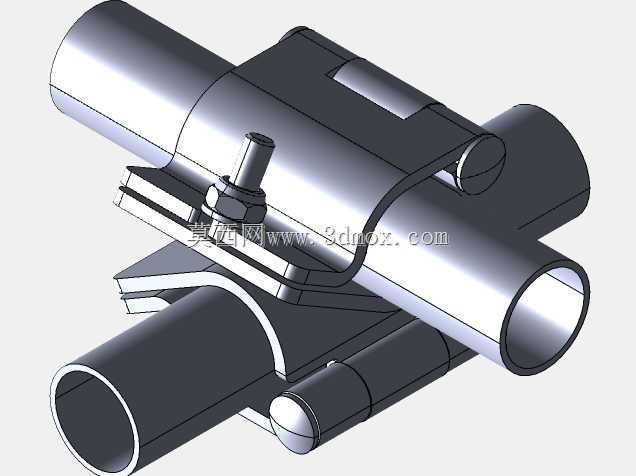

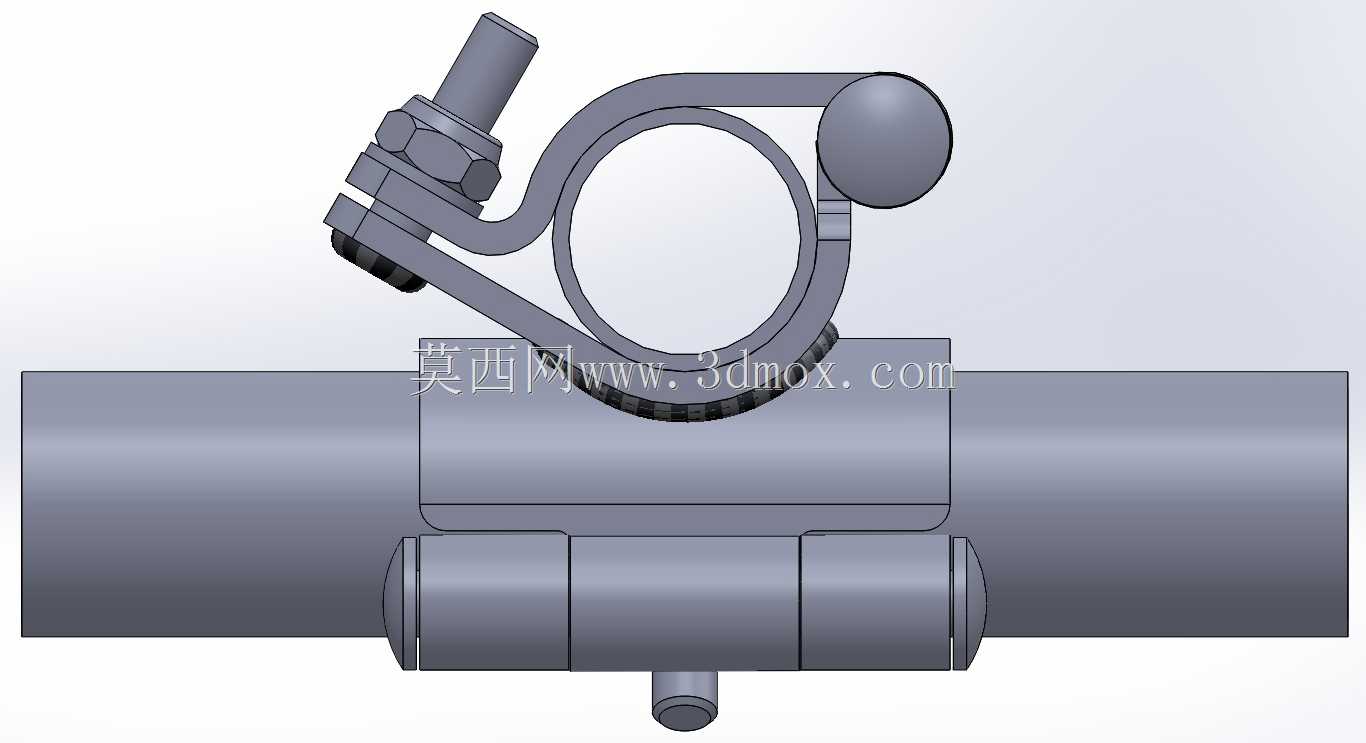

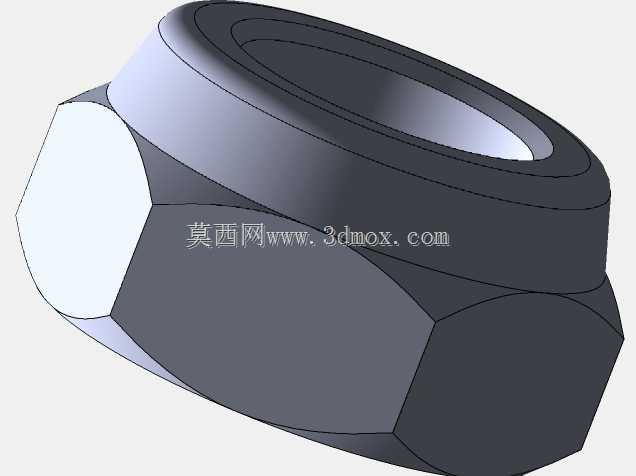

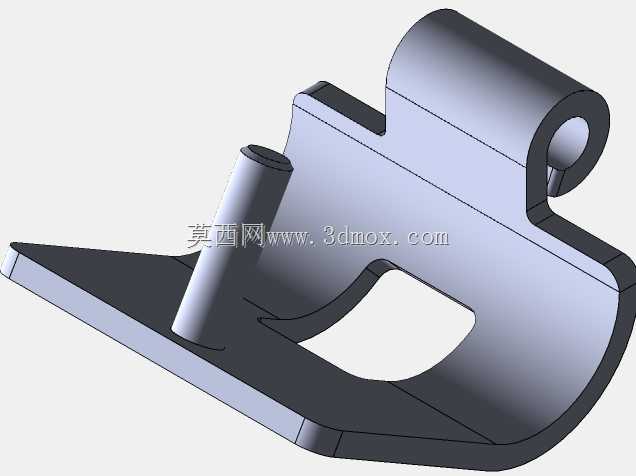

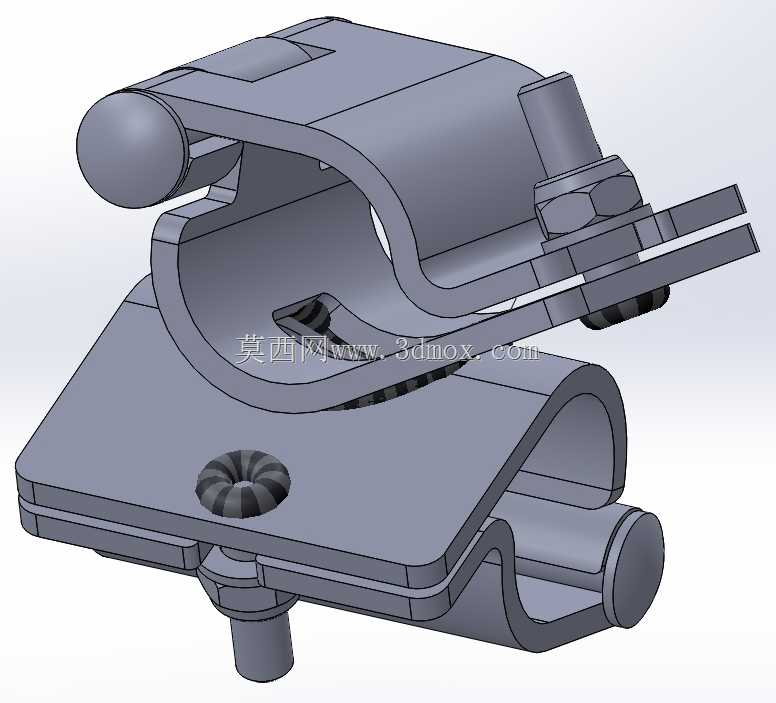

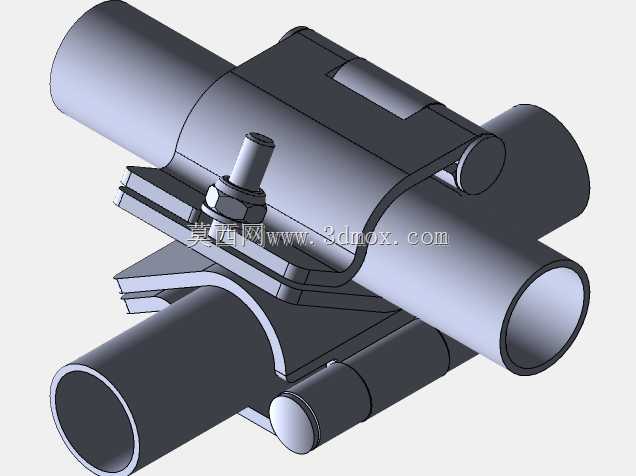

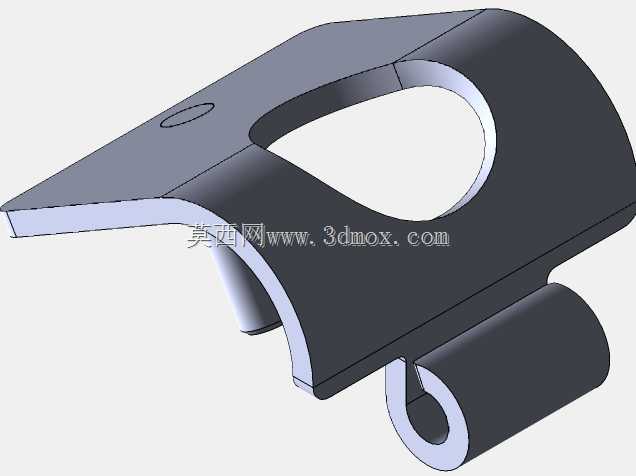

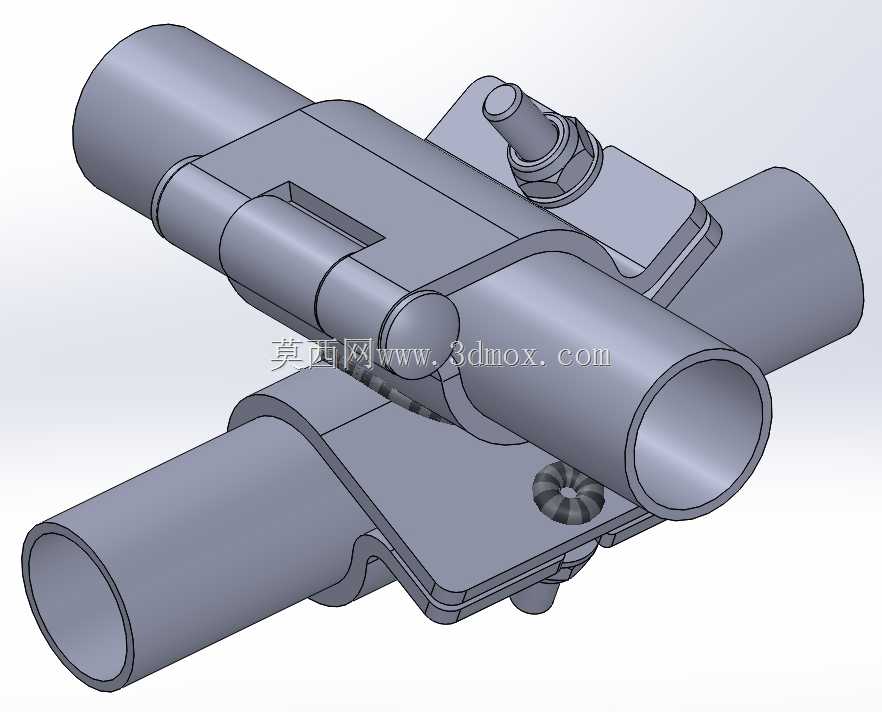

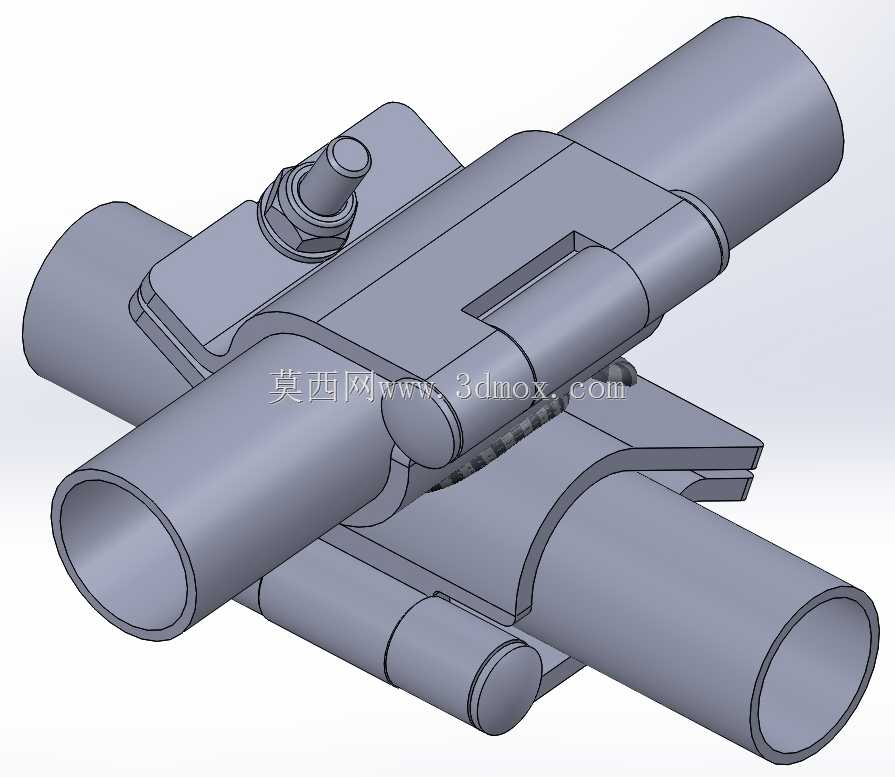

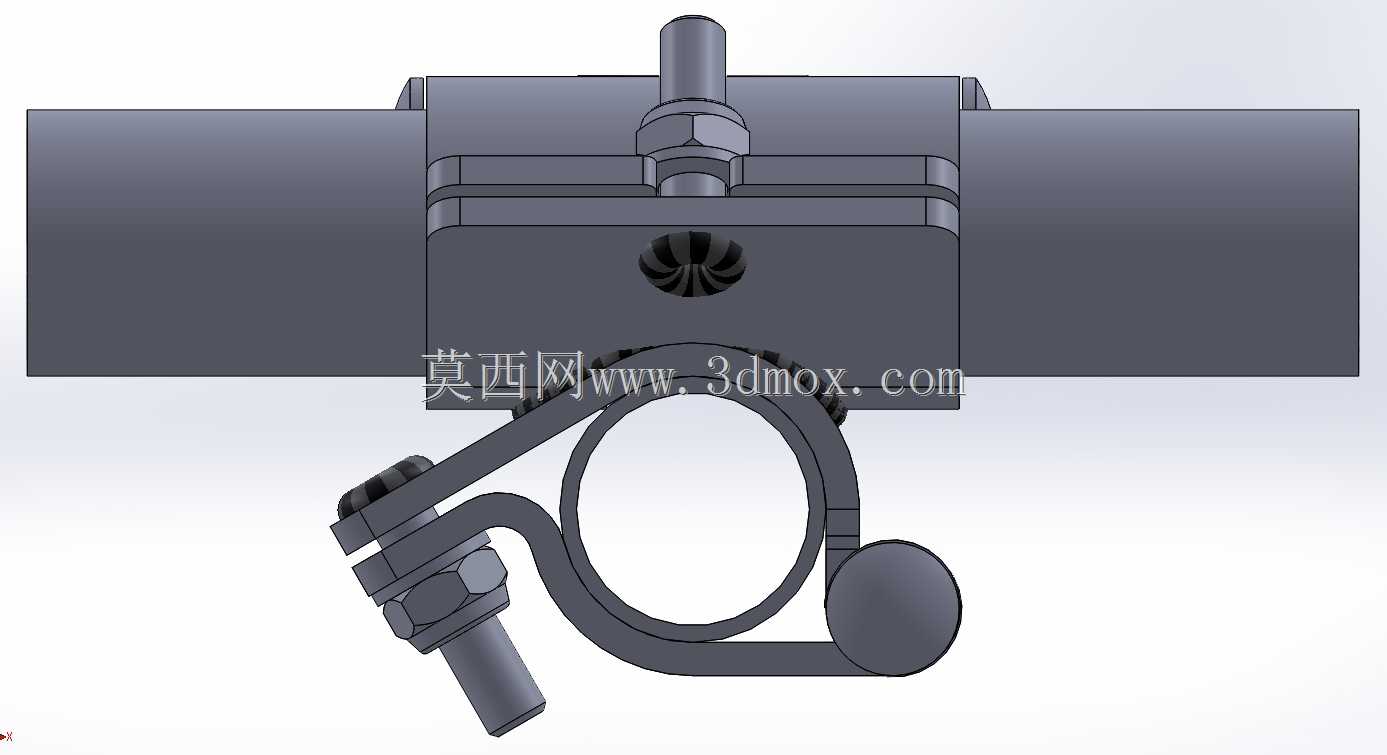

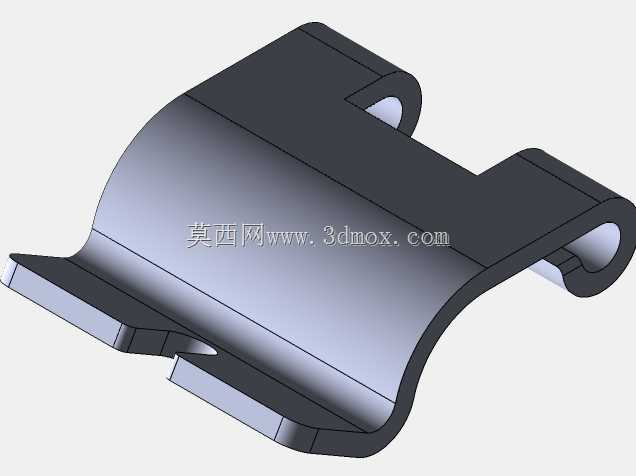

　　这款十字型脚手架连接支架，主要适配外径40mm的圆形管材，是施工现场临时架体搭建、管线跨接固定、工装支撑框架搭设场景里的常用连接件，采用5mm厚低碳钢板经冲压成型后组焊而成，整体结构兼顾装拆效率与连接刚性，可实现两根垂直交汇管材的可靠锁固，避免架体受载后出现相对滑移、转角偏移问题。从结构设计逻辑来看，支架采用上下抱合式夹座结构，上夹座与下夹座分别冲压出与40mm管材外径匹配的圆弧卡槽，两个卡槽呈90度垂直排布，分别对应横向与纵向的穿管位置，夹座边缘做了压筋翻边处理，在不额外增加板材厚度的前提下提升了夹座的抗弯折能力，避免螺栓锁紧时夹座边缘出现塑性变形。锁紧结构分为两处，一处是夹座开合侧的穿装螺栓，配套防松螺母，

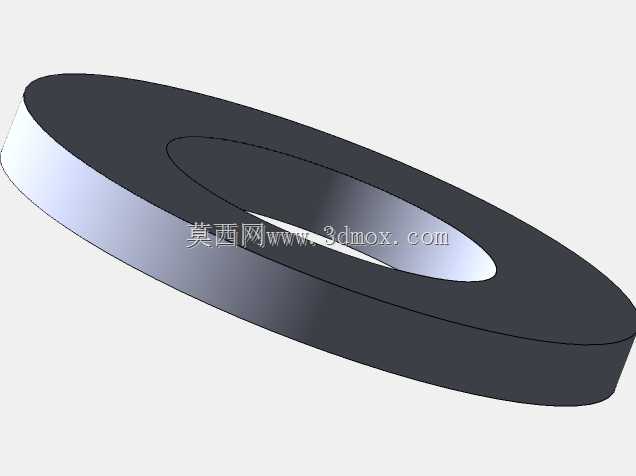

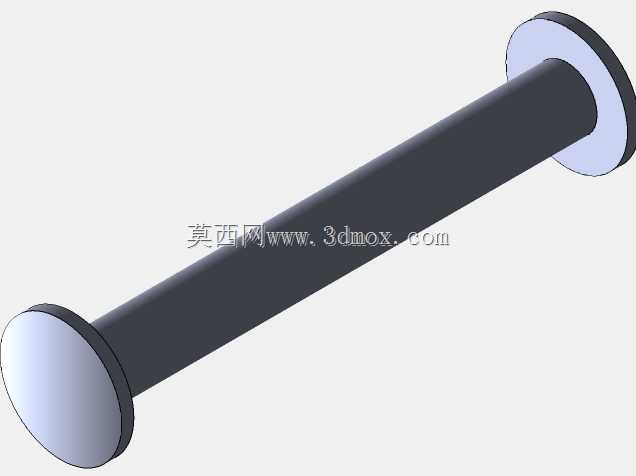

　　可根据管材实际外径公差调整锁紧行程，适配管材外径±1mm的尺寸偏差，螺母与夹座接触面加装了平垫，分散锁紧时的压应力，避免夹座表面被压溃；另一处是夹座底部的定位顶丝，顶丝端部做了滚花处理，锁紧后可顶紧下方穿装的管材表面，进一步提升抗扭防滑能力，即使架体承受施工人员踩踏、物料堆放带来的交变载荷，也不会出现连接松脱的情况。安装时无需对管材做打孔、焊接等二次加工，只需将两根垂直交汇的管材分别卡入对应方向的圆弧卡槽，扣合上下夹座后穿入锁紧螺栓预紧，调整架体横纵管的垂直度与水平度后，依次拧紧侧部螺栓与底部顶丝即可完成固定，单节点安装耗时不超过两分钟，拆卸时松开两处锁紧件即可直接取下支架，可重复周转使用，不会对管材表面造成不可逆损伤。

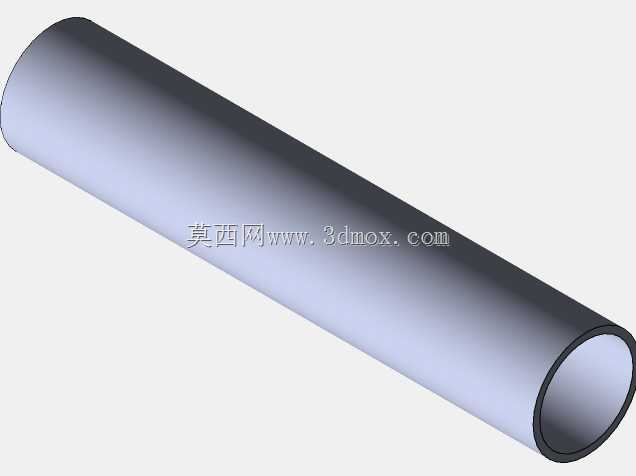

　　从安装边界来看，支架夹座的圆弧槽深度为12mm，扣合后完全包裹管材圆周面的三分之一以上，侧部螺栓中心距夹座底部的安装高度为38mm，底部顶丝的伸出行程最大为8mm，适配壁厚2.5mm到4mm的系列40mm圆管，整体连接节点的抗滑移承载力不低于8kN，可满足常规施工脚手架、临时管线支架、设备防护框架的连接强度要求。低碳钢材质的焊接组件具备良好的韧性与焊接性能，若现场需要做临时加固，可直接将支架与相邻金属构件点焊固定，不会出现材质脆裂问题，表面可根据使用场景做镀锌、喷漆防锈处理，适配室内外不同工况的防腐蚀要求。
