家用防蚊纱窗支撑框架结构设计

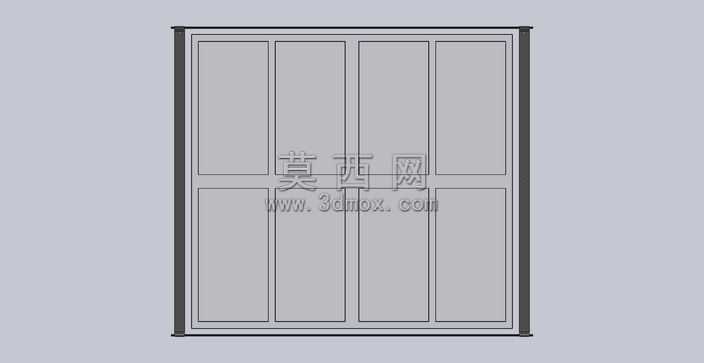

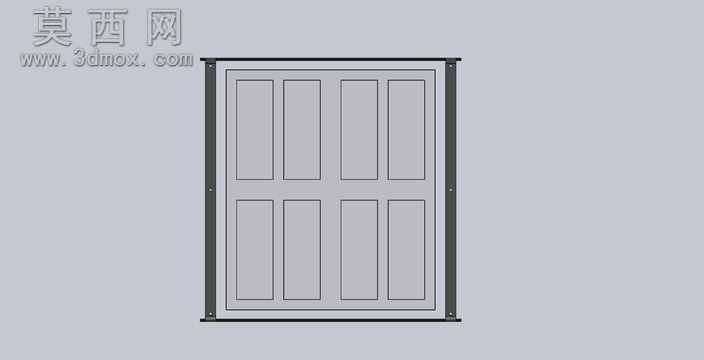

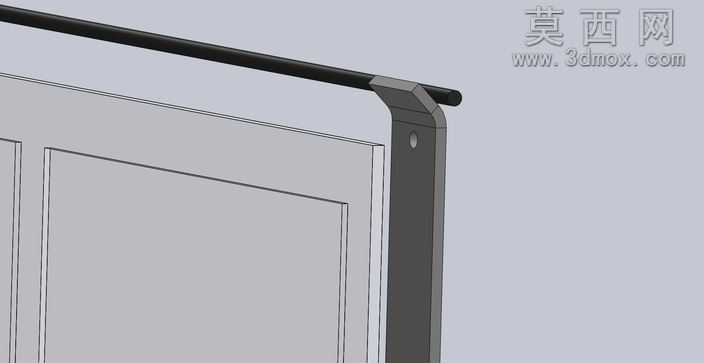

本作品为家用防蚊纱窗的支撑框架三维结构设计，采用SolidWorks软件完成全参数化建模，整体设计围绕低成本、易安装的民用门窗配件需求展开。建模过程中首先对框架的外轮廓尺寸进行基准设定，左右两侧采用等宽的竖向支撑型材作为主要承重构件，型材截面做了适配纱窗网固定的内凹卡槽设计，无需额外连接件即可完成纱网的嵌入固定，降低了物料成本与安装复杂度。中间的窗体部分采用八格对称的分区造型，横向与竖向的内部分隔筋采用等厚的薄壁结构，在保证整体框架抗形变能力的同时，尽可能减少材料用量，符合民用产品轻量化、低成本的设计定位。材质设定上，外框支撑部分选用哑光深灰色金属材质模拟铝合金型材的真实质感，内部窗体部分采用浅灰色哑光硬质塑料材质，两种材质的视觉区分清晰，能够直观呈现不同构件的功能分区。渲染阶段采用均匀的漫反射光源，避免强反光对结构细节展示的干扰，能够清晰呈现框架的拼接缝隙、卡槽结构以及各部位的厚度参数。设计思路上充分考虑民用场景的实际使用需求，框架的四个边角做了微小的圆角处理，避免安装过程中划伤手部，竖向支撑型材上预留了均匀分布的安装孔位，可直接通过自攻螺丝完成与窗体洞口的固定，无需额外定制安装配件。整体结构无复杂异形构件，所有零部件均可通过常规的型材切割、注塑工艺完成量产，适配绝大多数常规尺寸的民用窗洞，在实现纱窗网有效支撑固定的核心功能基础上，兼顾了外观的规整性与生产安装的便捷性，能够满足普通家庭加装防蚊纱窗的实用需求。
