不锈钢玻璃连接铰链三维结构设计

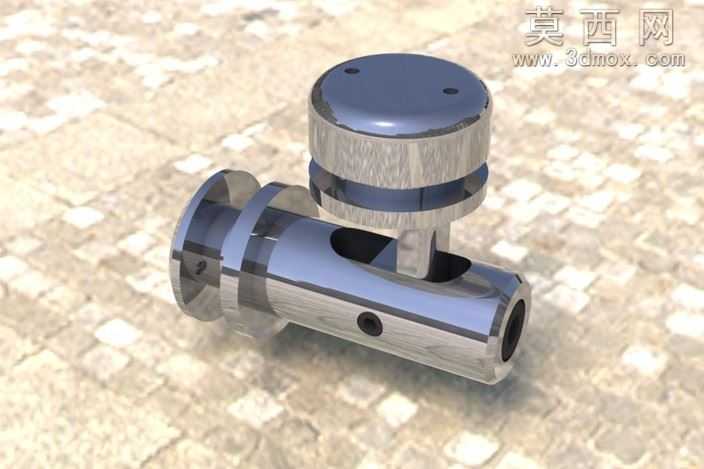

本作品为不锈钢玻璃铰链的三维建模设计成果，建模过程严格遵循五金配件的实际生产加工尺寸规范，在三维软件中通过草图绘制、特征拉伸、旋转切除、倒角倒圆等基础操作完成整体结构搭建，同时对铰接配合部位做了公差预留设计，确保实际装配时转动顺滑无卡滞。渲染阶段采用金属不锈钢材质球，对主体圆柱结构、顶部固定座分别赋予不同粗糙度的金属材质，模拟真实不锈钢产品的拉丝与亮面抛光质感，背景选用浅米色仿石砖地面，搭配柔和的环境漫反射光照，突出金属表面的光影反射效果，清晰展现产品的外观细节与结构层次。结构设计上，该铰链分为横向穿装主体与顶部玻璃固定座两部分，横向主体设置有径向锁紧螺孔，用于穿入杆件后实现径向定位锁紧，顶部固定座通过中间连接柱与横向主体实现铰接配合，固定座表面预留两个安装孔位，用于与玻璃构件完成锁紧固定，整体结构紧凑小巧，适配无框玻璃门窗、玻璃展柜等场景的铰接连接需求。设计过程中优先考虑玻璃安装的受力特性，在固定座与玻璃接触的端面预留了缓冲垫片安装槽位，避免金属硬接触导致玻璃受力碎裂，铰接部位的配合间隙经过反复调整，既保证转动角度满足门窗开合需求，又不会出现旷量晃动的问题，整体建模精度达到工业生产级标准，可直接用于后续的工程出图、加工生产参考，也可用于五金产品的展示宣传渲染使用。
