储油容器内置螺旋加热盘管结构设计

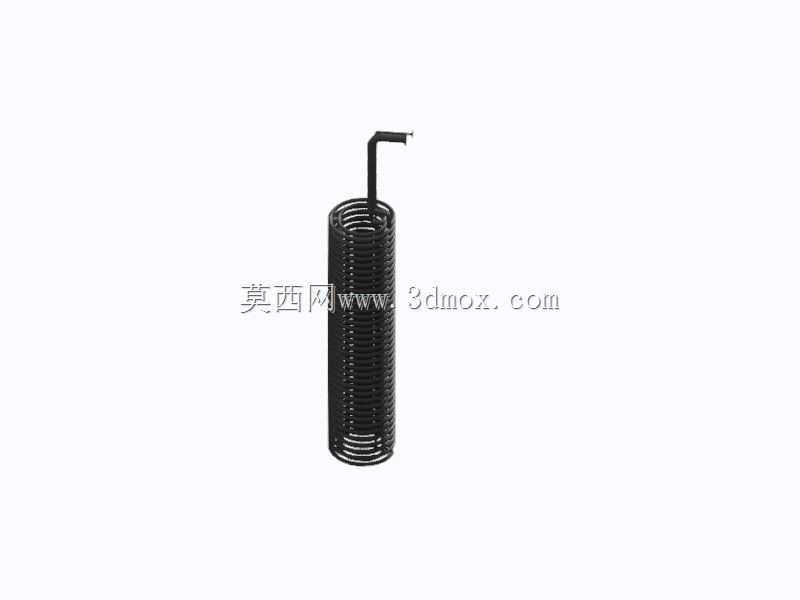

　　在工业储油场景中，低温环境下油品黏度上升、流动性变差是长期困扰运维的共性问题，这类内置螺旋加热盘管正是为解决该痛点设计的换热部件，多用于柴油储罐、润滑油储槽、液压油站油箱等需要维持油品工作温度的储油容器内部。从结构设计逻辑来看，采用立式螺旋盘管形态并非随意选择，首先螺旋结构能在有限的油箱内部空间里最大化换热接触面积，相比直管排布，相同投影面积下螺旋管的换热长度可提升4倍以上，能让流经盘管的热媒与周边油品充分完成热量交换，避免出现局部油温过高导致油品变质、或是换热效率不足的问题。盘管整体采用立式长圆柱形态，适配多数立式储油箱的内部安装空间，安装时可通过顶部引出的弯管段与油箱外部的热媒管路对接，弯管的弯折角度经过校核，

　　既可以避开油箱顶部的人孔、液位计、呼吸阀等附件的安装位置，也能减少管路应力集中，避免长期热胀冷缩出现焊缝开裂的问题。盘管的螺距设计经过反复验证，螺距过大会导致换热盲区，上下层盘管之间的油品无法充分对流，螺距过小则会增加油品流动阻力，甚至让油内杂质沉积在盘管缝隙中影响换热效率，最终选定的等螺距排布，能让被加热的油品顺着螺旋间隙自然向上对流，在油箱内部形成稳定的自然循环，无需额外加装搅拌装置就能实现箱内油温均匀升高。从安装边界来看，盘管外径远小于常规油箱的内部净空尺寸，安装时底部与油箱底板预留足够的沉渣空间，避免堆积的油泥、金属杂质长期包裹盘管底部造成腐蚀，顶部引出段的长度可根据油箱顶板厚度灵活调整，

　　对接法兰的位置可适配不同规格的油箱开孔，无需对原有油箱结构做大规模改造即可完成加装。材质选用上兼顾导热性能与耐油耐腐蚀特性，不锈钢材质可适配多数矿物油、合成油的存储环境，不会出现长期浸泡锈蚀脱落污染油品的问题，管壁厚度经过压力校核，可承受常规蒸汽、热水等热媒的工作压力，不会出现渗漏污染油品的风险。在实际使用中，这类盘管的换热功率可通过调整热媒流量、温度灵活控制，既能在冬季低温环境下快速将油品加热到泵送所需的最低流动温度，也能在日常运行中维持油温稳定，避免油品因温度过低出现析蜡、黏度飙升导致输油泵气蚀、管路堵塞等故障，是储油系统温度保障环节的核心配套部件。
