墙面杆装两用可调角度太阳能电池板安装支架

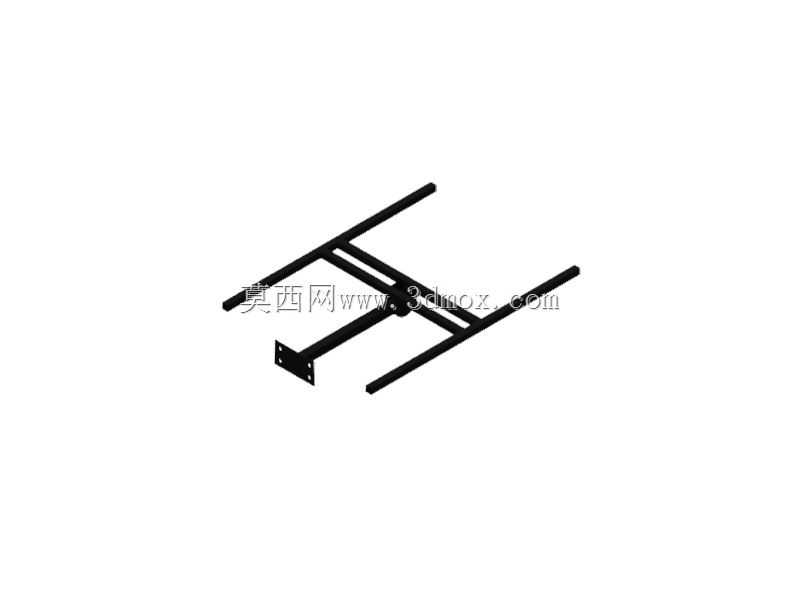

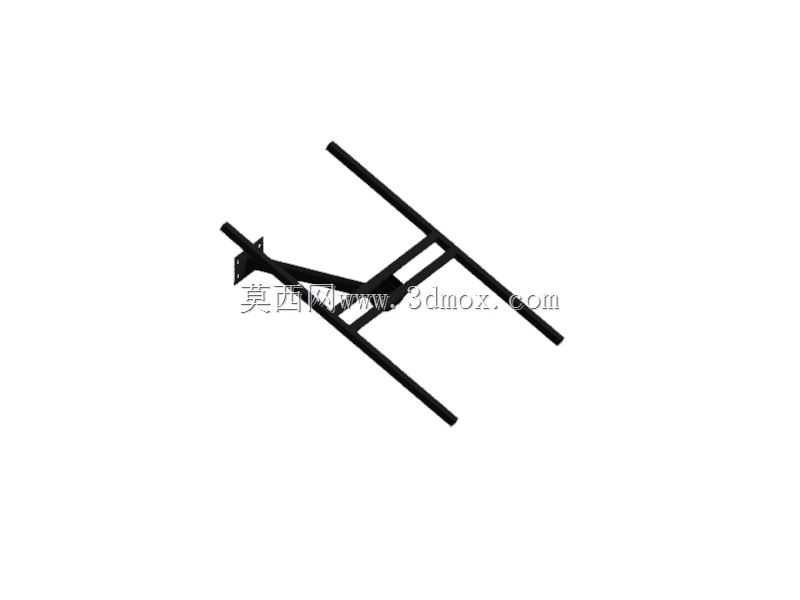

　　在分布式光伏落地场景中，户外小型离网太阳能供电系统的安装适配一直是现场施工的常见痛点，尤其是郊野监测点位、民居外墙补装、通讯基站辅助供电这类场景，往往没有标准化的光伏安装基础，需要支架同时适配垂直墙面与柱状杆件两类安装载体，这套可调角度安装支架正是针对这类非标准化安装需求设计。从结构设计逻辑来看，支架主体采用型钢弯折焊接成型，整体为对称式双纵梁承载结构，两根平行的纵向承载梁作为电池板的主要承力部件，梁体预留了多组间距匹配常规小型太阳能电池板安装孔位的长条调节孔，能够兼容一定尺寸范围内不同规格的电池板固定需求，不需要针对单一面板尺寸单独开模制作，降低了小批量项目的适配成本。角度调节结构设置在支架与安装基座的连接位置，

　　通过铰接副配合紧固件锁止的结构实现角度调整，调整范围覆盖了国内大部分地区的光伏最佳倾角区间，施工时可以根据安装点位的纬度、周边遮挡情况灵活调整面板朝向与倾斜角度，最大化提升光伏板的受光效率。安装端做了两类适配结构，墙面安装侧配置了带安装孔的垂直连接法兰，可配合化学锚栓直接固定在混凝土、砖砌实体墙面上，法兰与纵梁之间的焊接位置做了三角加强筋处理，能够抵御户外强风带来的倾覆力矩，避免长期使用后支架变形松动；杆件安装侧预留了U形螺栓的穿装空位，可配套标准U形螺栓将支架固定在通信杆、路灯杆、监控立杆等柱状结构上，不需要额外焊接转接件，现场施工仅需常规扳手即可完成固定作业。从安装边界来看，支架整体外伸长度控制在合理范围内，

　　墙面安装时不会因为外伸过长导致力臂过大增加墙面载荷，杆装时也不会因为横向尺寸过宽影响杆件周边的其他设备安装，所有外露的型钢端面都做了钝化处理，配合表面喷塑层能够抵御户外雨水、紫外线带来的锈蚀问题，适配长期户外使用的工况。在实际选型应用中，这类支架尤其适合功率在几十瓦到一百多瓦的小型太阳能电池板安装，常见于户外环境监测设备供电、庭院离网照明、交通信号辅助供电等场景，相比固定式焊接支架，可调结构能够在后期运维时根据季节变化微调倾角，也能在面板更换时快速适配新的安装尺寸，不需要整体更换支架结构。
