直角齿轮电机配套防护壳体结构设计

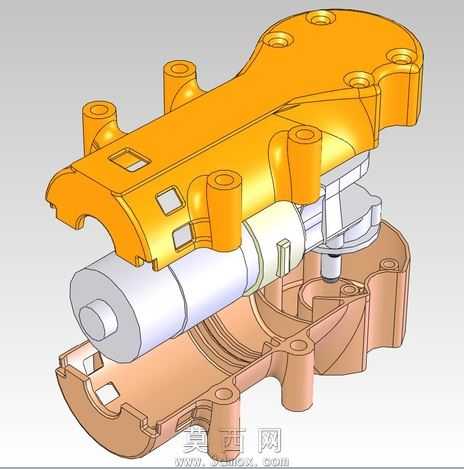

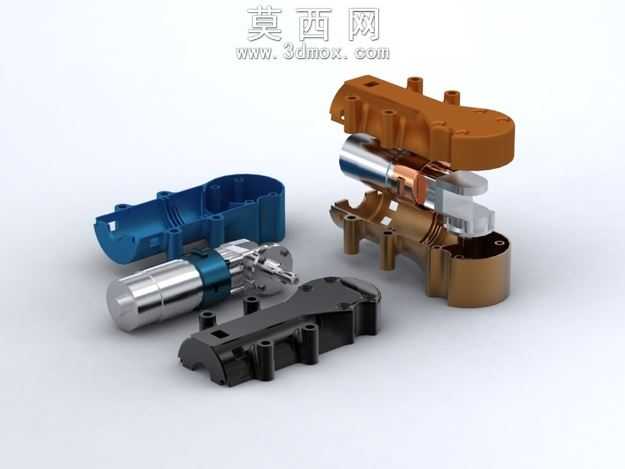

本作品为适配直角齿轮头电机的专用防护壳体三维模型，整体采用上下分体式结构设计，建模过程中严格遵循直角齿轮电机的外形尺寸、安装点位进行参数化绘制，确保壳体与电机本体的装配精度。上壳体采用亮橙色工程塑料质感材质，表面均匀分布多组柱状安装凸台，凸台内部预留螺纹孔位，用于上下壳体的锁紧固定，同时壳体表面开设多组方形减重槽，在保证结构强度的前提下有效降低整体重量，壳体边缘做圆弧过渡处理，避免锐边带来的装配划伤风险。下壳体采用铜棕色金属质感材质，内部设置与电机圆柱外形匹配的弧形容纳腔，腔体内侧预留定位筋位，可对电机径向位置进行精准限位，防止电机工作过程中出现窜动，同时下壳体对应电机输出轴位置设置避让孔位，保证动力输出路径无干涉。建模阶段对壳体的合模缝、安装孔同轴度、内部容纳空间公差进行了反复校验，通过三维软件的干涉检查功能，确认上下壳体闭合后与内部电机、齿轮组件无任何碰撞，所有安装孔位的位置度误差控制在0.02mm以内，满足实际开模生产的精度要求。渲染阶段采用哑光金属与哑光工程塑料的材质对比，突出不同部件的材质属性，搭配柔和的环境光展现壳体的曲面细节与结构层次，清晰呈现内部电机与壳体的装配关系。设计思路围绕电机的防护需求与安装便利性展开，既可以为内部直角齿轮电机提供防尘、防外力冲击的防护作用，又通过标准化的安装凸台设计，方便将整套电机组件快速固定到其他设备上，同时分体式结构也便于后期电机的维护与拆卸，无需破坏整体结构即可完成内部组件的检修更换。
