阿雷尔ARFM1K-M3高频率电动机三维设计

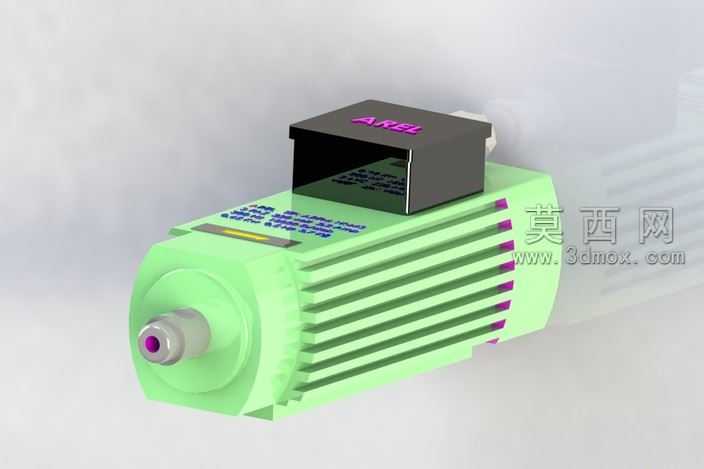

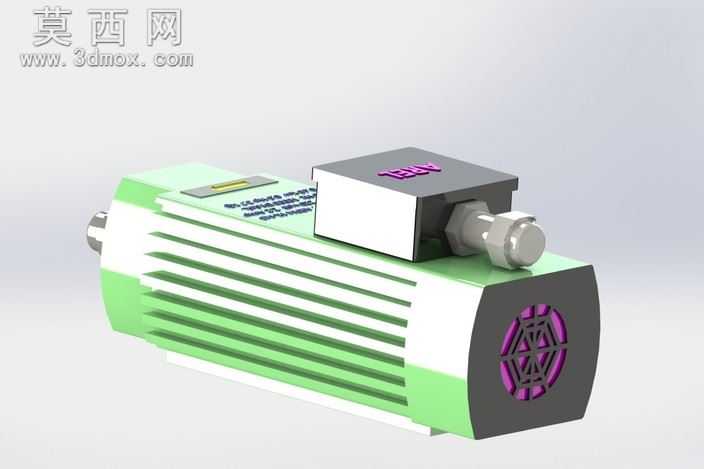

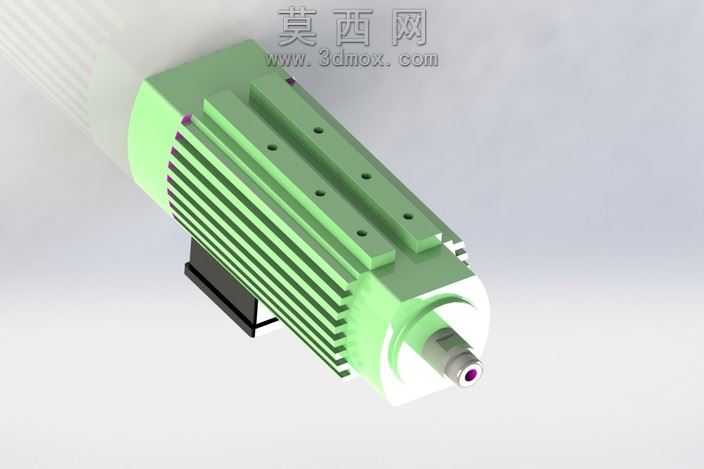

本作品为阿雷尔ARFM 1 K-M3型高频率电动机的三维建模设计，建模过程严格参照该型号电机的实物参数与结构特征完成，整体比例精准还原实物尺寸。建模阶段首先梳理电机的核心结构组成，将整机拆分为定子外壳、前端输出轴组件、后端散热端盖、顶部接线盒四大核心模块，分别进行独立建模后再完成整体装配，确保各部件的装配公差符合实际工业生产的配合要求。外壳部分采用分段式结构设计，主体段设置多道平行的横向散热筋，建模时通过拉伸切除与阵列命令快速生成规整的散热结构，既保证散热面积最大化，也让外壳的力学强度得到提升，外壳配色采用浅绿与灰白分段搭配，还原实物的外观标识特征。前端输出轴采用阶梯轴结构建模，轴端的连接卡位、轴肩定位结构都做了精细化还原，确保与外接负载的连接结构完全匹配；后端盖采用深灰色哑光材质，中心位置设计了紫色的防护格栅，格栅采用辐条式镂空结构，既可以阻挡异物进入电机内部，也能保障内部散热气流的顺畅流通，格栅的纹理细节通过草图阵列后拉伸切除完成，边缘做了微小的倒角处理避免锐边。顶部的接线盒采用独立模块化建模，盒体为方正的灰白壳体，顶部设置了凸起的型号标识，侧面预留了电缆密封接头的安装位，接头的金属质感通过金属材质参数调整实现，还原了工业接线部件的金属光泽与结构细节。渲染阶段针对不同部件的材质特性分别调整材质参数：外壳的工程塑料部分调整了漫反射粗糙度与轻微反光参数，还原工业塑料的哑光质感；输出轴与接线接头的金属部件调整了金属度与反射参数，模拟钢材的金属光泽；后端盖格栅的紫色塑料部分调整了色彩饱和度，让标识色更加醒目。整体渲染采用柔和的侧上方打光方案，既清晰展现散热筋的立体层次，也让各部件的材质区分度更高，完整呈现该款高频电机的工业设计美感与结构特征。该款电机参数为三相220V供电、额定电流2A、工作频率300Hz、额定转速18000转每分钟、额定功率0.65kW，建模时所有外部结构尺寸都参照对应参数的实物规格完成，可用于机电设备装配模拟、产品展示、教学演示等多种场景。
