立式无盖不锈钢储料罐结构设计

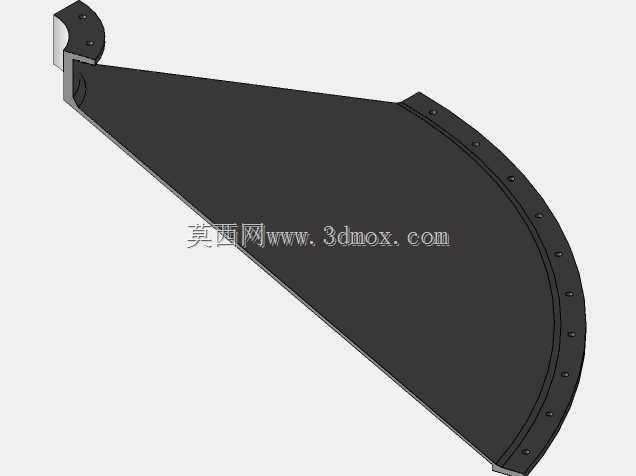

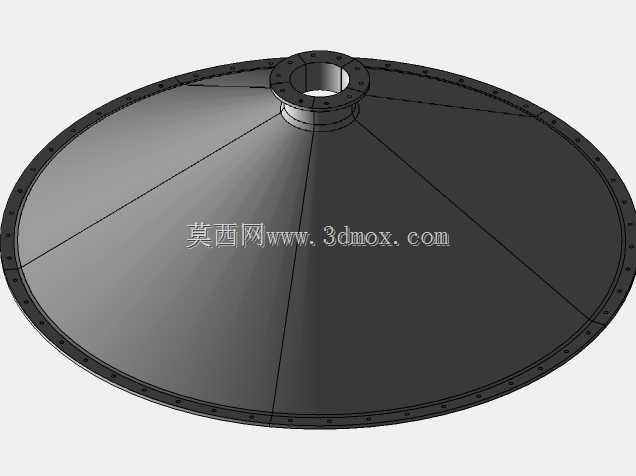

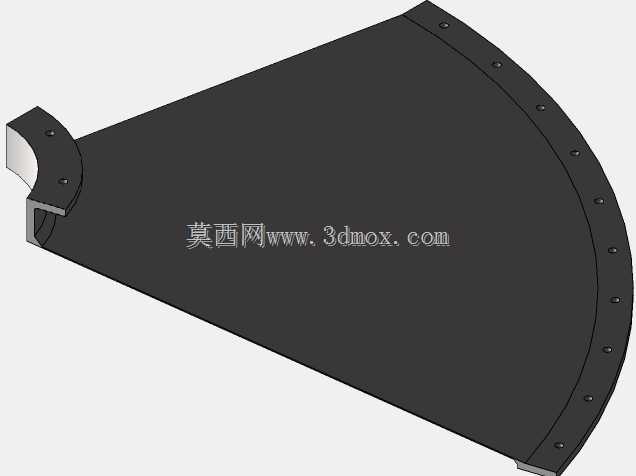

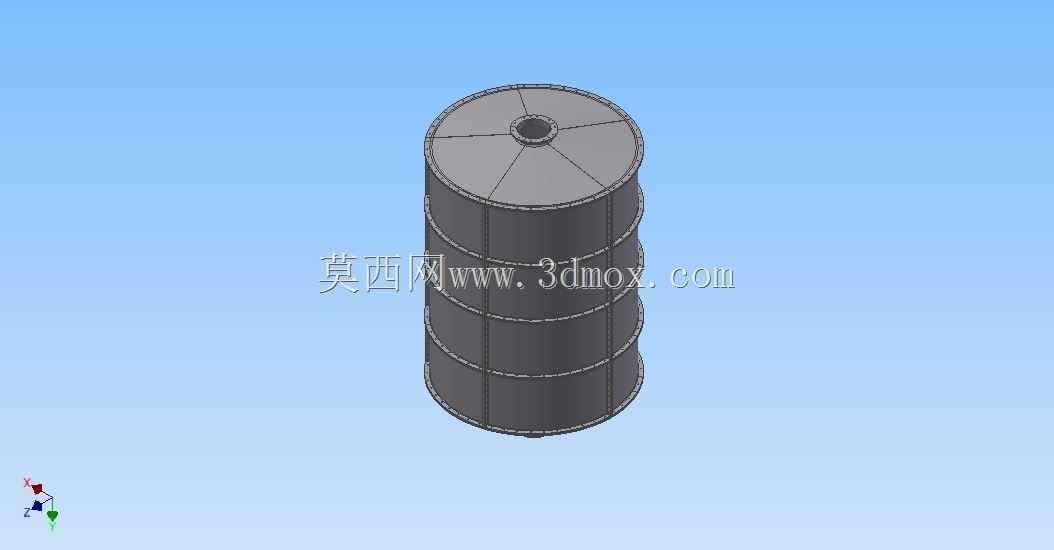

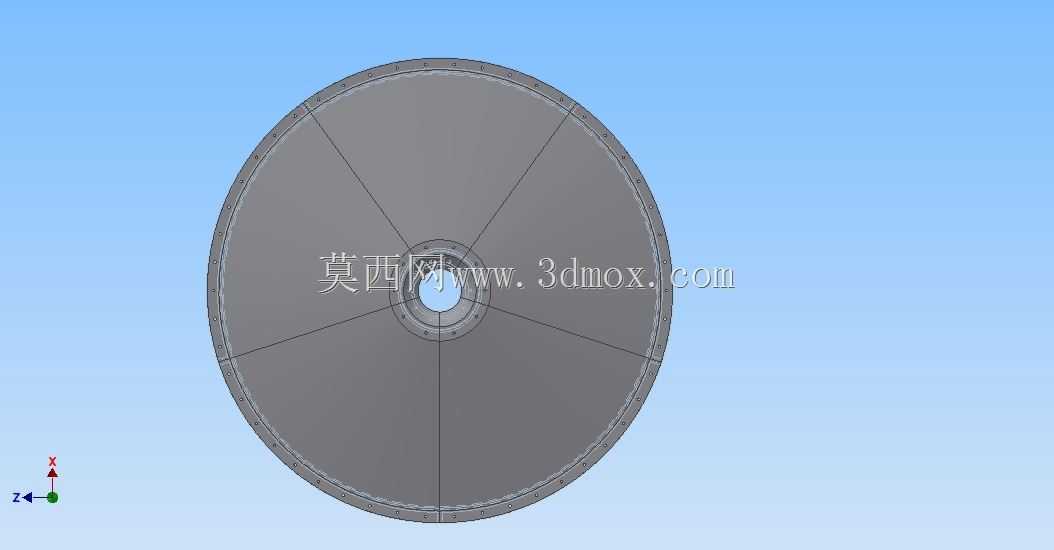

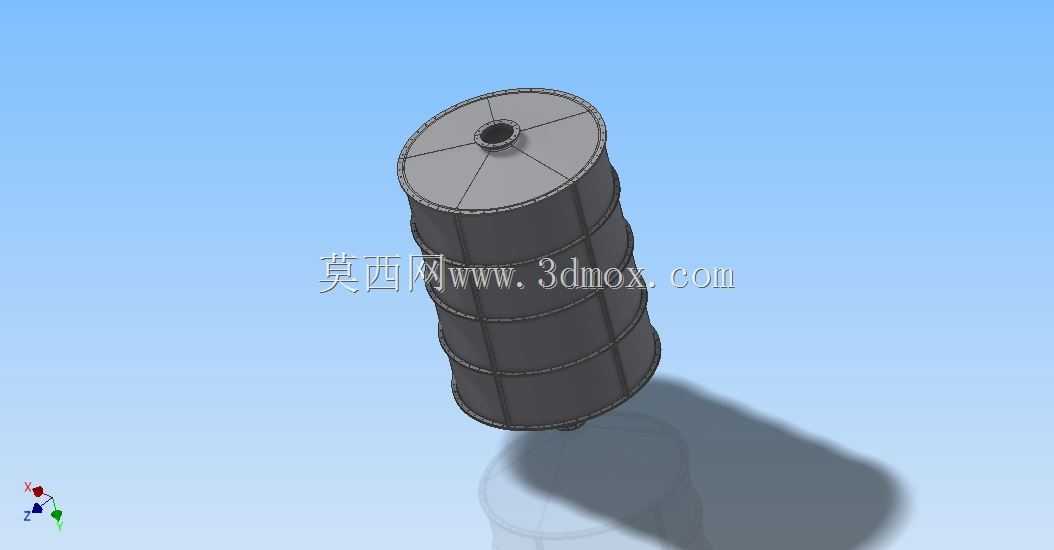

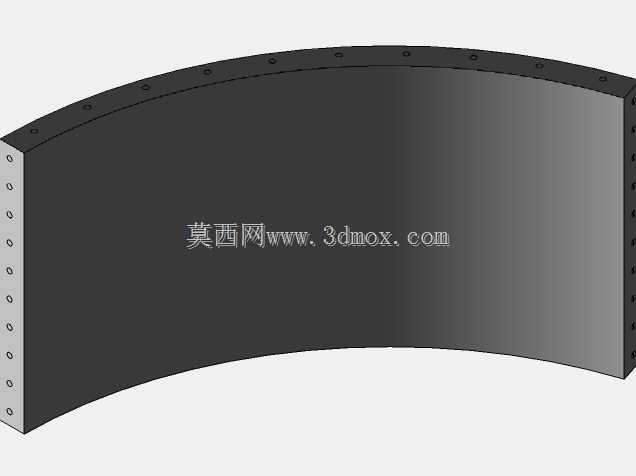

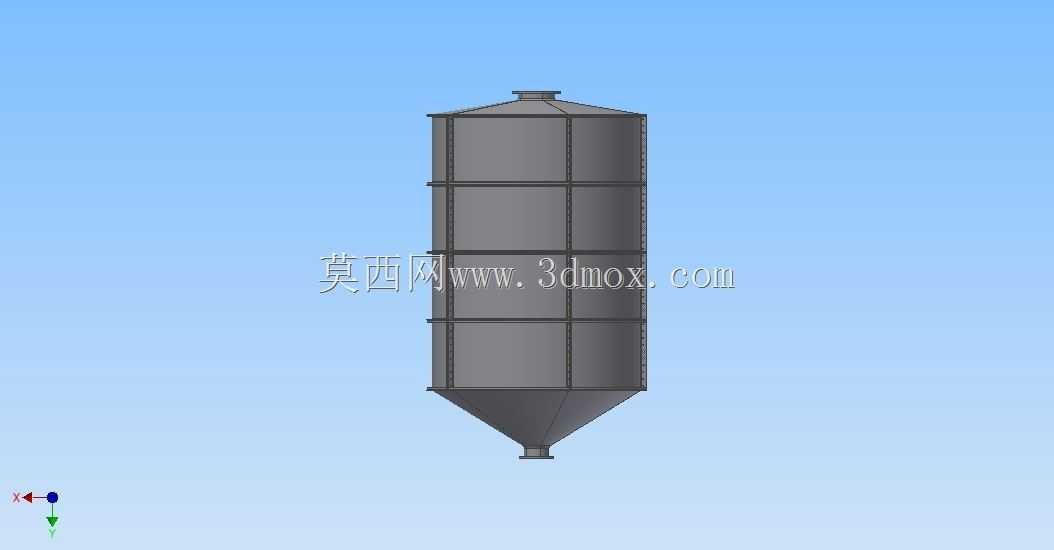

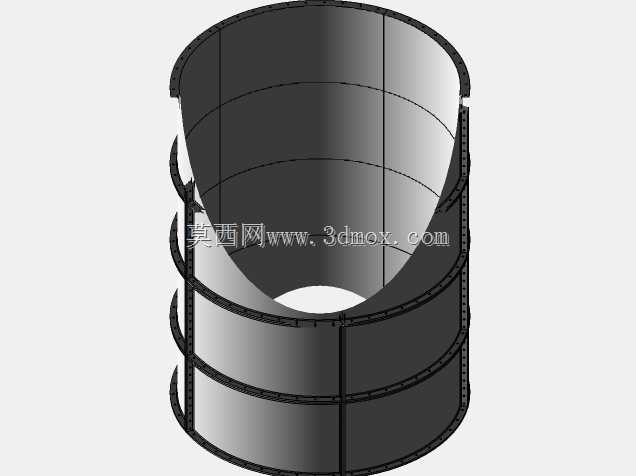

　　这款立式无盖不锈钢储料设备，主要面向粉体、颗粒状散料的中转暂存场景，常见于粮食加工、建材配料、化工原料仓储、食品原料预处理等生产环节，作为生产线前端的缓存单元衔接上料与定量输送工序，可有效平衡上下游工序的产能差，避免物料输送断流或堆料溢出。从结构设计来看，罐体主体采用直筒段搭配锥底的经典构型，直筒段外壁设置多圈环形加强筋，沿周向均匀分布竖向加强肋，这类加强结构可抵消满料状态下物料对筒壁的侧向静压力，避免薄壁不锈钢板在长期承压下出现鼓胀变形，延长罐体的整体使用寿命。锥底段采用大倾角收缩设计，角度匹配常见散料的安息角参数，可保证流动性一般的粉体物料也能依靠自重顺利滑向底部出料口，无需额外加装振动卸料装置就能减少物料挂壁、架桥堵料的问题，

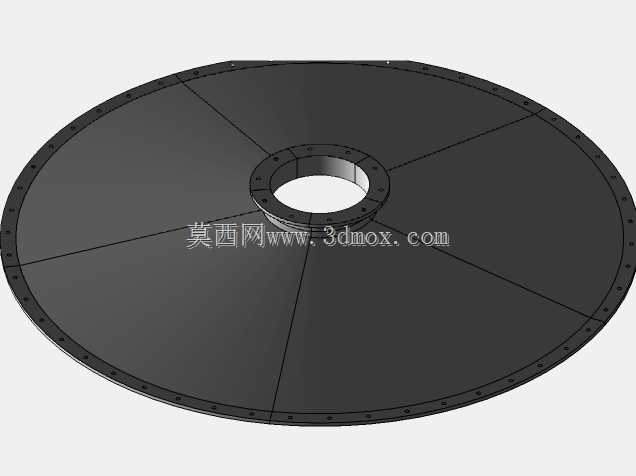

　　降低后期运维的人工清理成本。顶部采用敞口无盖设计，适配大流量上料工况，不管是斗式提升机卸料、皮带机抛料还是人工投料都有足够的操作空间，顶部边缘做卷边强化处理，既可以提升敞口端的结构刚度，也能避免尖锐边缘划伤作业人员。底部出料口采用标准法兰接口设计，可直接对接螺旋输送机、旋转卸料阀、气力输送管道等下游设备，接口尺寸适配行业通用的输送管径规格，无需额外制作过渡连接件就能完成现场装配。安装边界方面，罐体直筒段的外径尺寸可根据现场安装空间调整支腿布局，锥底的离地高度预留足够的设备安装空间，可满足下游输送设备的进料口高度要求，支腿与地面连接端预留地脚螺栓孔，可直接通过膨胀螺栓固定在硬化地面或钢结构平台上，整体重心沿罐体中轴线垂直分布，

　　满料状态下的抗倾覆稳定性满足工业生产的安全规范要求。建模过程中对罐体的板材拼接焊缝做了简化处理，保留了加强筋、接口法兰等关键装配特征，结构工程师可直接在该模型基础上调整罐体容积、板材厚度、锥角角度等参数，快速适配不同物料特性、不同产能要求的项目需求，也可直接导出工程图用于板材下料、卷板焊接等加工工序的指导。
