承载4吨载荷料斗搅拌机支撑机架结构

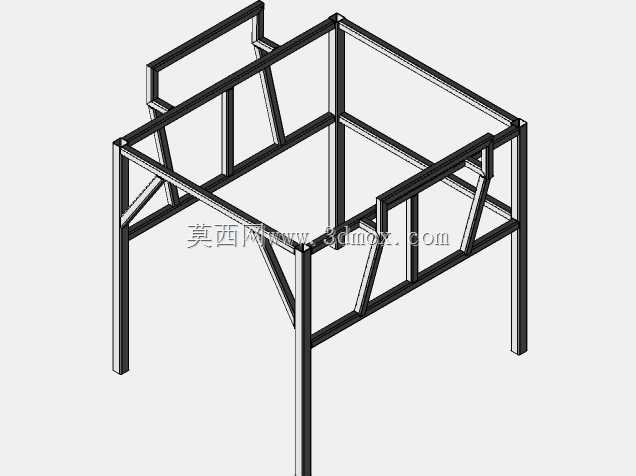

　　在中小型搅拌站、预制构件生产现场，料斗与搅拌主机的支撑结构直接决定整套搅拌设备运行的稳定性，这套机架正是针对料斗与搅拌主机集成安装场景设计的承载构件，核心承载能力标定为4吨，可覆盖常规容积下混凝土搅拌作业时料斗满载物料、搅拌主机运行动载叠加的总载荷需求。从结构受力逻辑来看，设计阶段优先采用型钢焊接的框架式结构，摒弃了厚重的整体铸造支座方案，在保证整体刚度的前提下控制结构自重，降低现场安装的吊装难度。立柱采用通长型钢布置，底部预留安装地脚的连接端面，可直接通过膨胀螺栓或预埋螺栓与混凝土基础固定，安装边界需保证基础平面水平度偏差控制在合理范围内，避免立柱受偏载产生附加弯矩。上部横梁根据料斗的落料位置、

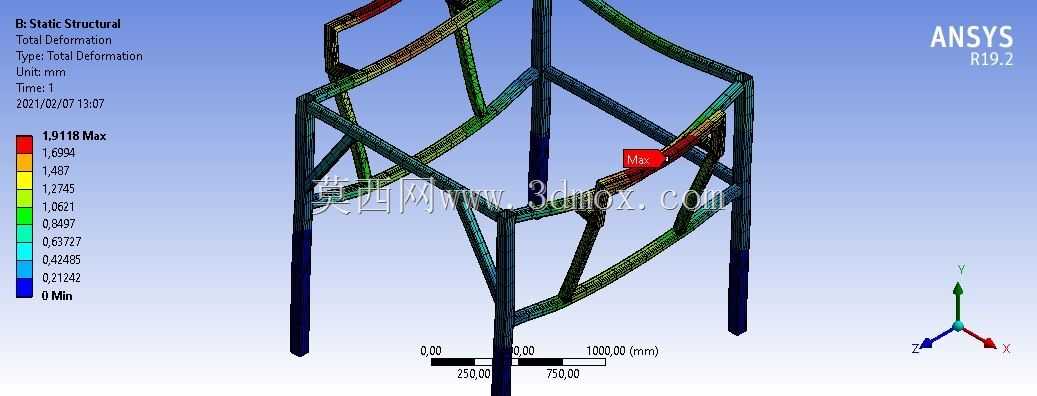

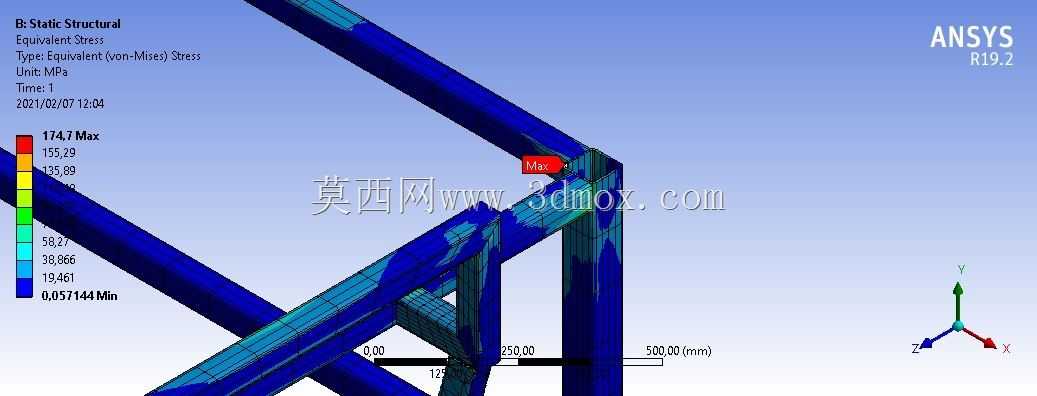

　　搅拌主机的安装点位做了差异化的截面选型，料斗落料冲击区域的横梁额外增加了斜向支撑，将垂直冲击载荷直接传导至主立柱，避免横梁局部受弯产生过大变形。从有限元分析的变形云图可以看到，结构最大变形量控制在1.9mm左右，出现在斜撑与横梁的连接位置，完全满足搅拌设备长期运行的刚度要求，不会因结构变形导致料斗卡滞、搅拌主机轴系偏移等故障。框架的杆件连接位置均采用满焊工艺设计，建模时预留了焊角尺寸的装配余量，现场焊接完成后可直接进行安装面的二次找平，不需要额外做大量的修配工作。机架的横向与纵向尺寸匹配常规1方以内搅拌主机的安装孔位，上部预留的连接点位可兼容不同厂家的料斗安装接口，不需要对机架做大规模切割改造即可完成适配。考虑到搅拌现场多粉尘、

　　易溅落混凝土浆料的使用环境，结构设计时尽量减少了容易积料的封闭腔体，杆件之间的连接位置做了斜角过渡，日常清理时可直接用高压水冲洗，不会出现浆料长期积存腐蚀构件的问题。立柱底部距离地面预留了足够的检修空间，方便后期对搅拌主机底部的卸料门、传动部件进行维护保养，不需要额外搭建检修平台即可完成常规的故障排查与易损件更换作业。整个框架的受力传递路径清晰，垂直载荷通过横梁传导至四根主立柱，水平方向的动载荷通过各层横撑与斜撑形成的空间桁架结构抵消，即使搅拌主机满负荷启动产生瞬时扭矩，机架也能保持足够的稳定性，不会出现明显的晃动。
