颗粒分级浅滩式物料分离装置结构

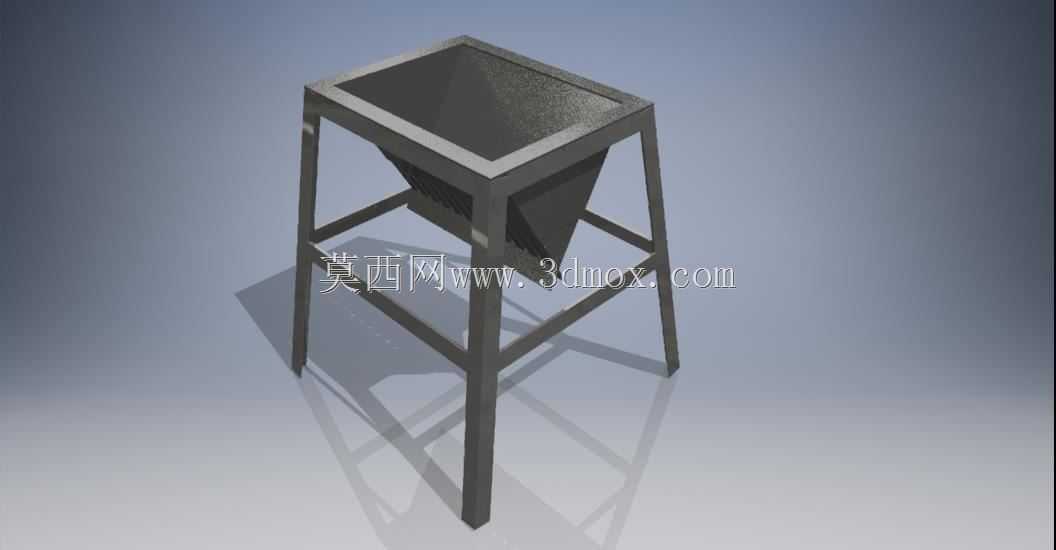

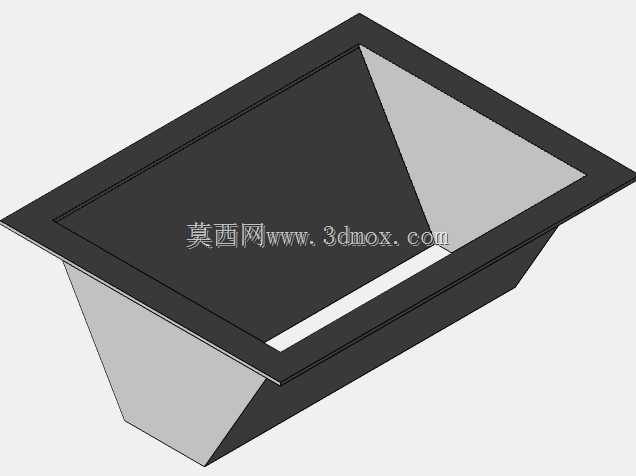

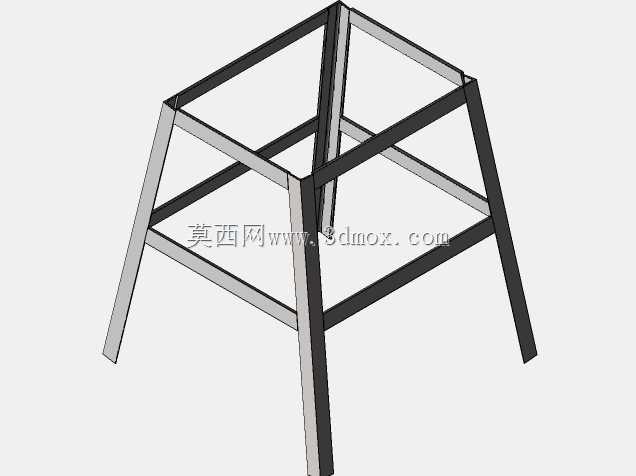

　　在散料处理的生产环节中，10mm粒径阈值的颗粒分级是很多工段的前置需求，比如粮食加工前的除杂分级、建材骨料的粒径筛分、化工颗粒原料的粒度均一化处理、小型矿山的粗选分级作业，这类场景往往不需要处理量极大的重型筛分设备，反而需要结构简单、维护成本低、无复杂动力部件的分离装置，这款浅滩式分离结构就是针对这类中小处理量的颗粒分级需求设计的。从结构组成来看，整套装置采用方管焊接的框架式支撑结构，框架整体为立式矩形布局，上层设置敞口式进料斗，进料斗采用上宽下窄的倒四棱台结构，这种设计一方面能够扩大进料承接面积，方便人工或者上游输送设备直接投料，避免物料撒漏，另一方面斗壁的倾斜角度设置为45度，能够保证颗粒物料依靠自身重力顺利下滑，

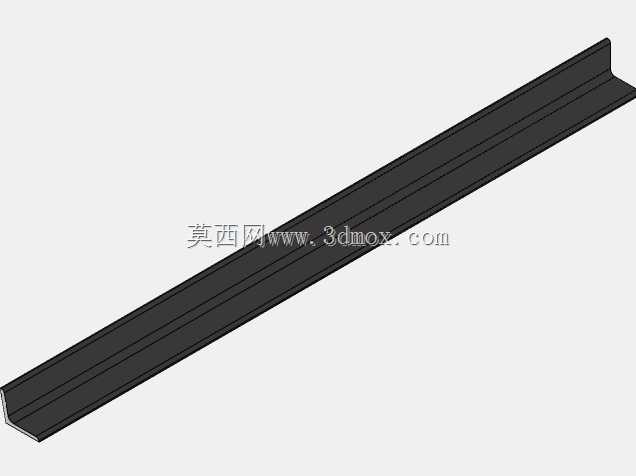

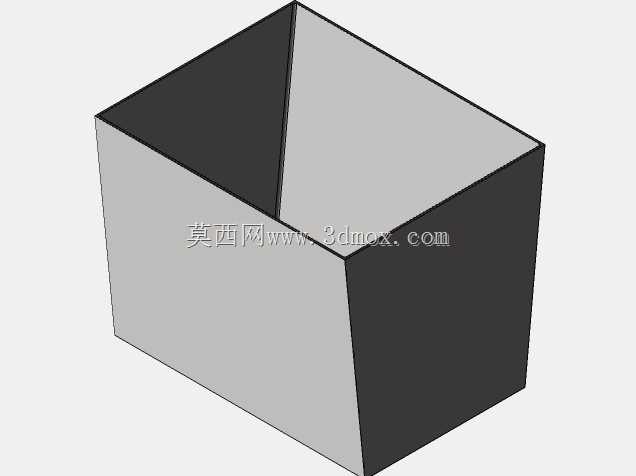

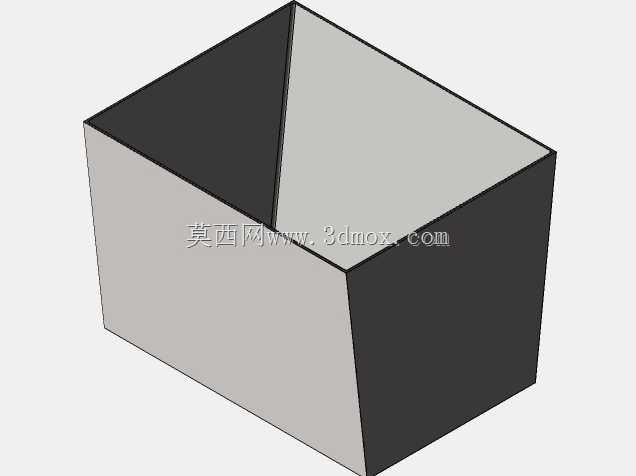

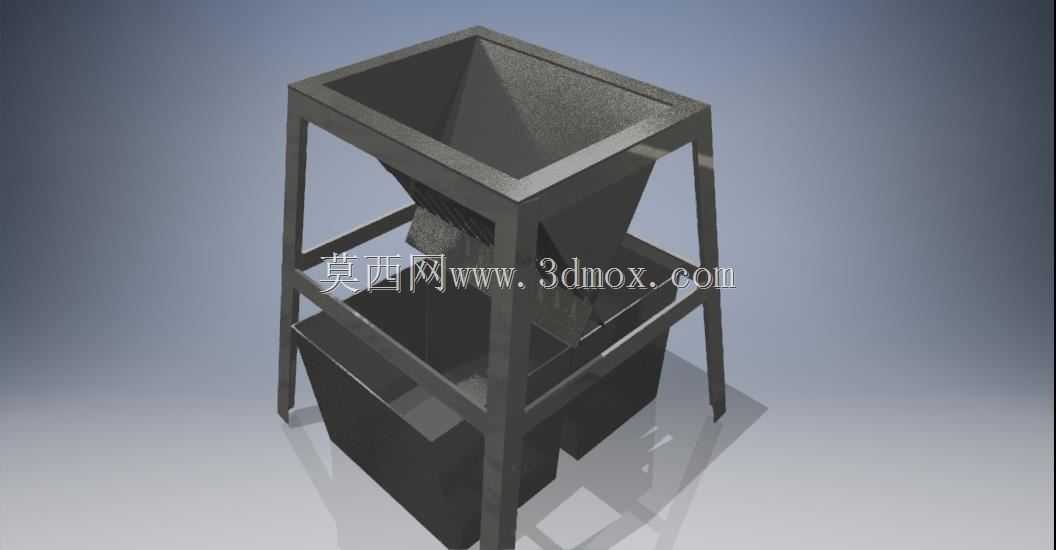

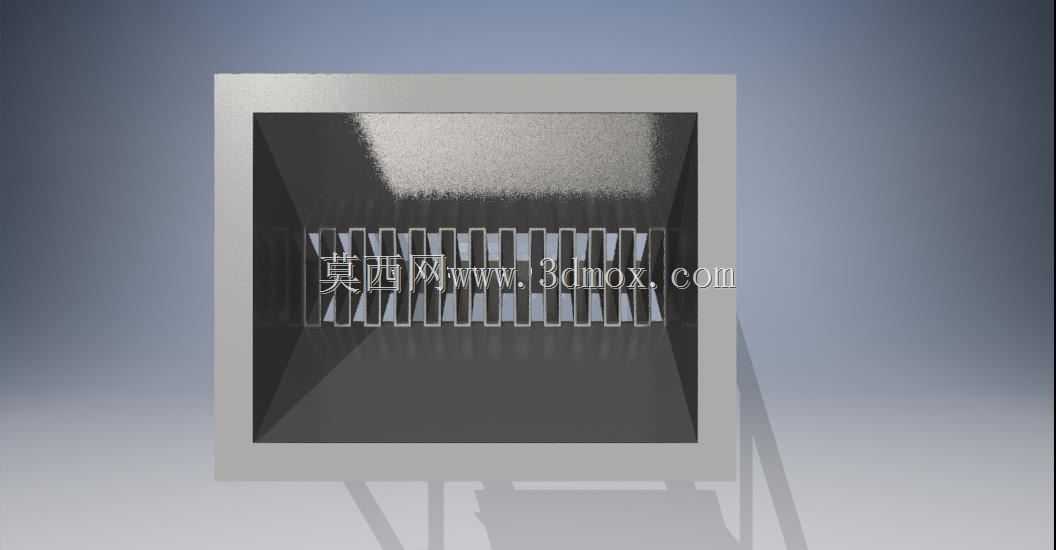

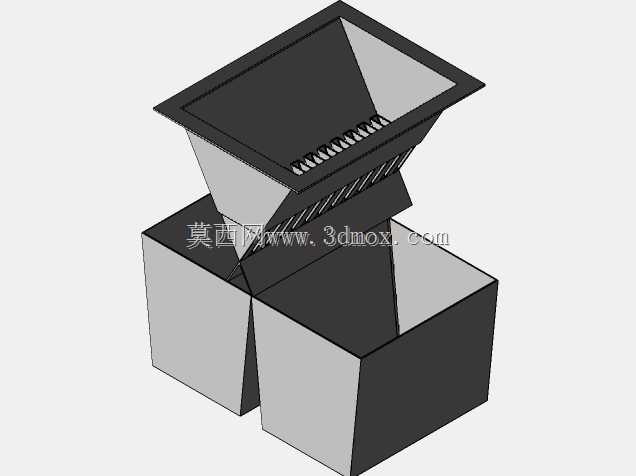

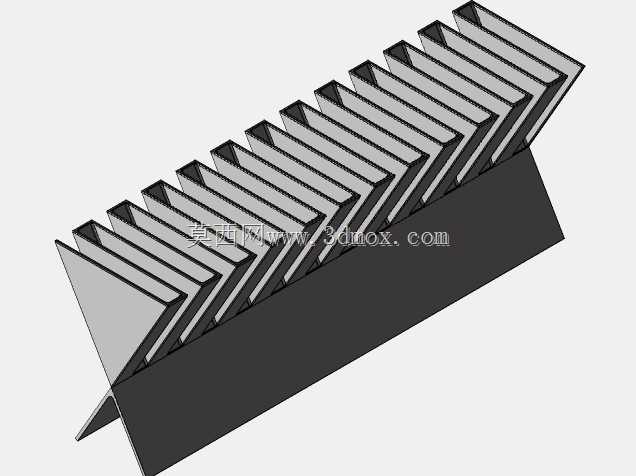

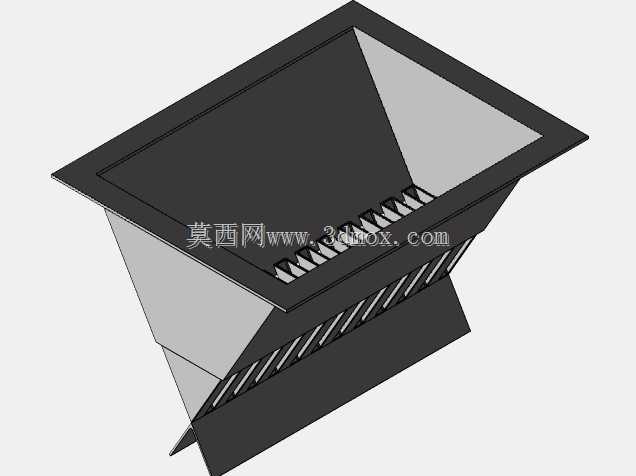

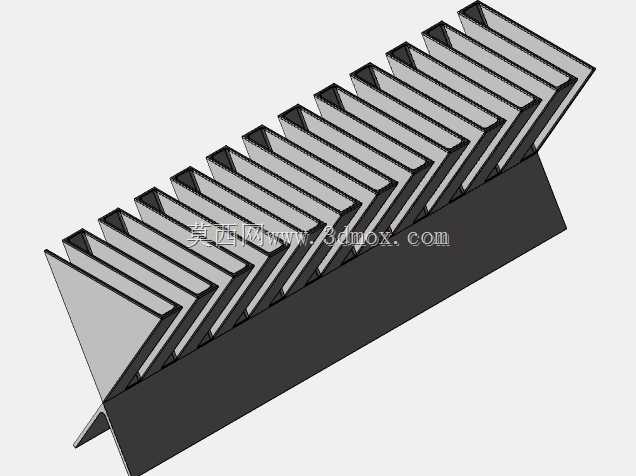

　　不会在斗壁产生积料挂壁的问题，不需要额外设置振动或者拨料辅助结构。进料斗的下方设置核心的浅滩分离腔，所谓浅滩结构，就是分离区域的过流断面采用缓坡式设计，颗粒物料从进料斗落下后，会先落在缓坡的高位区域，在重力作用下沿着缓坡面向低位滑动，滑动过程中，粒径小于10mm的颗粒会通过缓坡面上预设的分级缝隙落下，进入下方的集料斗，而粒径大于10mm的颗粒则会沿着缓坡面继续滑动，从末端的出料口排出，以此实现10mm粒径阈值的颗粒分割，将物料分为筛下和筛上两个粒级。下方的集料斗同样采用倒棱台结构，承接筛下的细颗粒物料，集料斗可以直接对接收纳容器，也可以对接下游的输送管路，实现连续化作业。整套装置的框架采用等边角钢或者方形钢管焊接而成，

　　支腿底部预留了安装孔位，可以直接通过膨胀螺栓固定在水泥地面上，也可以安装脚轮实现移动作业，适配不同的生产场地布局。从安装边界来看，整套装置的占地面积不足1平方米，整体高度在1.5米左右，不需要过高的厂房空间，进料口的高度设置在1.2米左右，刚好适配人工投料的舒适高度，不需要额外搭建投料平台。设计过程中，核心的参数匹配集中在分离缓坡的角度和分级缝隙的尺寸上，缓坡角度如果过大，物料滑动速度过快，细颗粒来不及透筛就会被带入粗料出料端，降低分级效率；如果角度过小，物料滑动速度过慢，容易在缓坡面上堆积，造成堵塞，经过反复的物料滑动模拟和实际物料测试，最终选定的缓坡角度能够兼顾滑动速度和透筛时间，保证10mm以下的颗粒有足够的时间通过缝隙落下，

　　同时不会产生物料堆积。分级缝隙的宽度严格控制在10mm，缝隙边缘做了倒角处理，避免颗粒卡塞在缝隙中，长时间运行也不需要频繁清理卡料。整套结构没有设置电机、振动器等动力部件，完全依靠物料自身重力实现分离作业，运行过程中没有能耗，也没有易损的传动部件，日常维护只需要定期检查框架焊接处是否有开裂、清理缝隙间的卡滞物料即可，维护成本极低，非常适合小型加工车间、农户粮食处理、小型建材加工点等场景使用。相比传统的振动筛、滚筒筛这类分级设备，这种浅滩式分离结构没有复杂的传动组件，制造成本更低，运行噪音更小，也不需要日常的润滑保养，对于处理量在每小时1-2吨的中小规模分级场景来说，性价比远高于动力驱动的筛分设备。在建模过程中，所有的焊接结构都做了焊缝细节的还原，板材的厚度按照实际加工的常用参数设置，进料斗和集料斗的板材厚度采用3mm的普通钢板，支撑框架采用40*40mm的方管，完全符合实际加工的选材标准，模型的装配关系完全按照实际焊接装配的逻辑设置，各个部件之间的连接位置没有干涉，能够直接导出工程图用于生产加工。
