细长杆式日常书写用笔结构设计

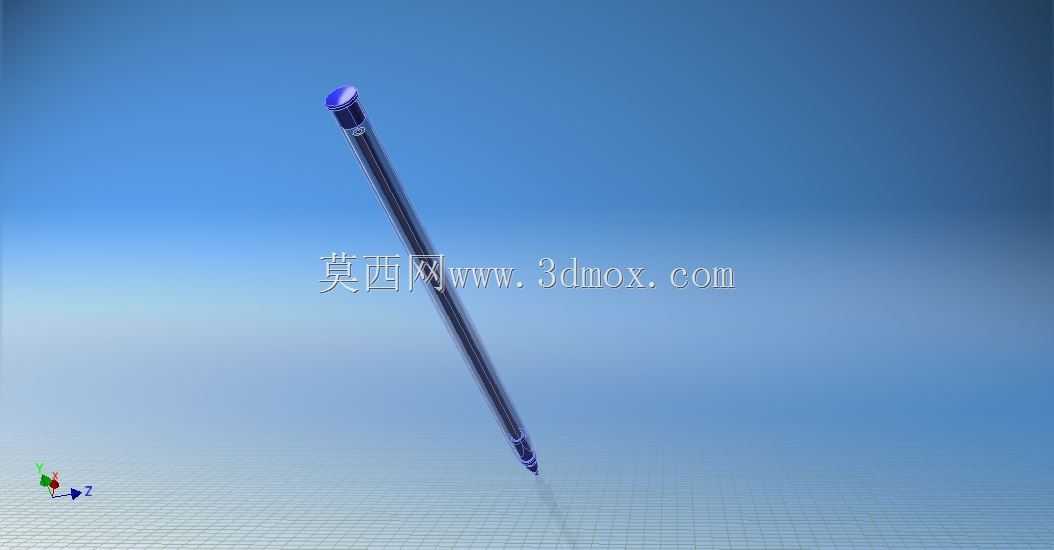

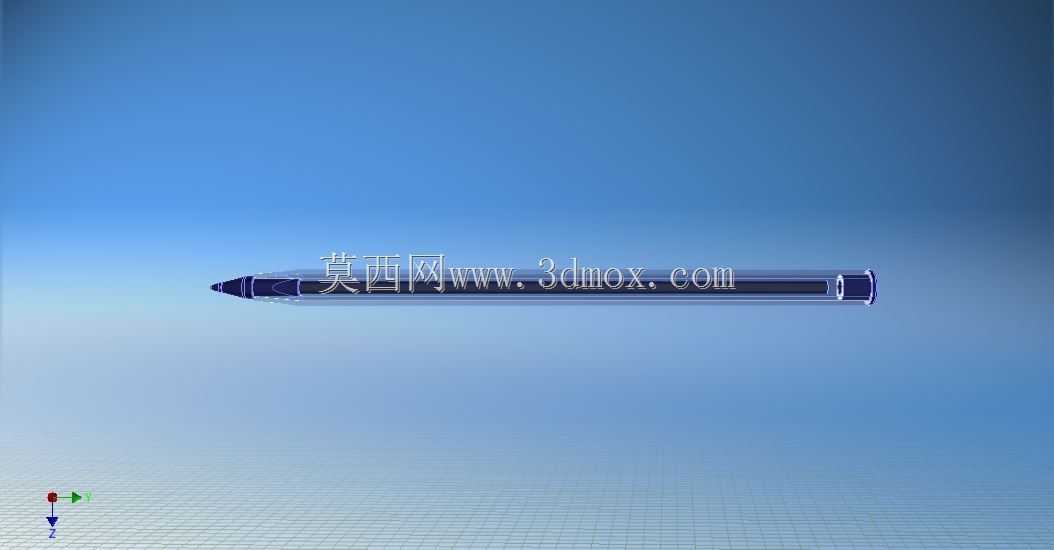

　　日常书写用笔的结构设计，首先要兼顾手持握持的舒适度与长期使用的结构可靠性，这款细长杆式书写笔的三维结构，在设计时优先考虑了日常办公、学生书写场景下的使用需求，笔身采用等直径细长圆柱结构，整体直径控制在8mm区间，适配绝大多数成年人的握持指围，笔身总长度控制在140mm，既可以轻松放入常规笔袋、上衣口袋，也不会因为长度过短导致握持时手部局促。笔身顶端设置了按压式伸缩结构的安装位，内部预留了标准笔芯的安装腔体，腔体直径适配市面通用的0.5mm、0.7mm规格中性笔芯，腔体尾部设置了笔芯复位弹簧的定位台阶，避免弹簧在笔身内部晃动产生异响。笔身靠近笔尖的位置做了1:100的微小锥度过渡，既可以强化笔尖位置的结构强度，

　　避免笔尖受外力磕碰出现变形，也能在视觉上让整支笔的线条更流畅。设计过程中，笔身壁厚统一设置为0.8mm，在保证结构抗弯折强度的前提下，尽可能控制整笔重量，整笔装配完成后重量控制在12g左右，长时间书写不会给手部带来额外负担。笔身外表面预留了防滑胶圈的安装槽，距离笔尖位置35mm，刚好对应握持时食指、拇指的接触位置，装配防滑胶圈后可以提升握持摩擦力，避免手汗较多时书写打滑。笔夹结构集成在笔身顶端的侧方，夹片厚度设置为0.6mm，夹片与笔身之间的开口距离设置为3mm，可以稳定夹持在厚度2mm以内的笔记本页边、口袋布料上，夹片根部做了圆角过渡，避免反复开合后出现应力断裂。内部的笔芯导向结构做了同轴度公差约束，

　　保证笔芯伸出后与笔身轴线的同轴度误差控制在0.1mm以内，书写时不会出现笔尖偏斜、出墨不畅的问题。笔身的各段连接位置采用小间隙配合，配合公差控制在H7/g6区间，既可以保证笔身各段拆装顺畅，更换笔芯时不需要额外工具，也不会因为配合间隙过大出现笔身松动、晃动的问题。在结构强度校核阶段，针对笔身中部的弯折受力场景做了模拟验证，在笔身中部施加15N的径向力时，笔身的最大变形量不超过0.2mm，移除外力后可以完全恢复形变，不会出现永久弯折。笔尖位置的金属护套安装位做了过盈配合设计，护套压入后可以承受10N的轴向拉力不会脱落，避免日常使用中笔尖护套脱落导致笔芯受损。
