挂车悬挂系统连接支架结构设计

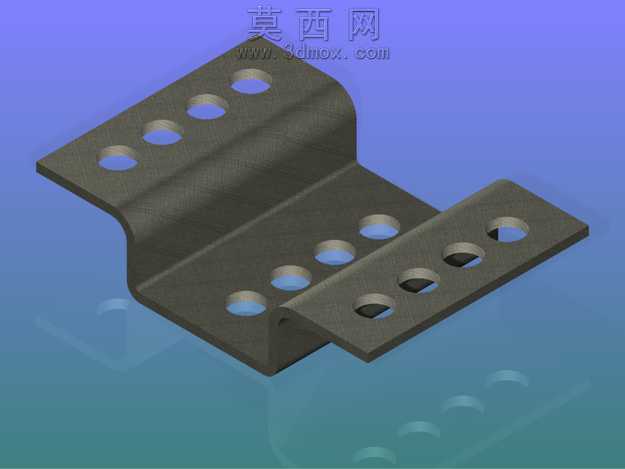

本作品为挂车悬挂系统配套的连接支架三维模型，采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循钣金冲压成型的工艺逻辑，先绘制主体折弯轮廓草图，通过凸缘、折弯、冲孔等钣金特征逐步构建实体，所有折弯半径、冲孔孔径、孔位间距均参考挂车悬挂部件的通用装配标准设定，保证模型可直接对接生产工艺参数。模型主体采用多段折弯的Z型变截面结构，三个安装面分别对应悬挂架体、车桥连接端、减震组件的安装位，每个安装面均排布对应规格的安装通孔，孔位采用等距阵列排布，既保证安装时的位置容错空间，也能均匀分散承重时的应力，避免局部应力集中导致的部件变形。材质设定上选用高强度热轧钢板材质，渲染时赋予哑光深灰金属质感，添加细微的表面氧化纹理模拟真实冲压件的表面状态，渲染背景采用渐变蓝紫色调，搭配柔和的环境光与定向补光，清晰呈现支架的折弯轮廓、孔位细节与结构层次，同时添加半透明地面反射效果增强模型的空间立体感。设计过程中重点考量支架的承重性能与装配兼容性，通过对不同折弯角度的受力模拟，调整折弯段的过渡圆角大小，在保证结构强度的前提下尽可能降低部件自重，各安装面的孔位尺寸分别匹配对应连接部件的通用螺栓规格，无需二次修改即可直接用于虚拟装配验证，可用于挂车悬挂系统的结构教学、装配模拟以及生产前的工艺校核，为挂车悬挂部件的设计优化提供直观的三维参考依据。
