浮动式供水泵站管路平台结构设计

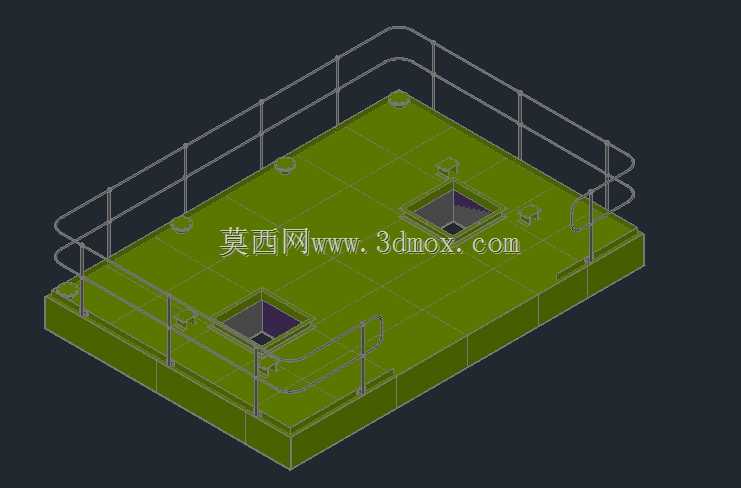

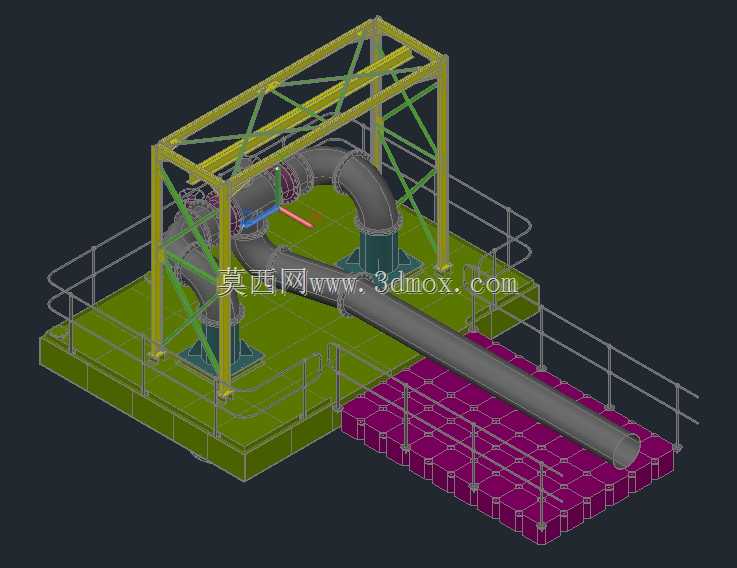

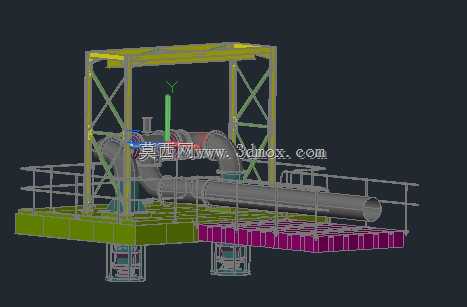

　　这套浮动泵布置结构，主要适配沿江、沿湖区域的应急取水、临时供水作业场景，也可用于汛期排涝、施工场地临时输水的工况，解决固定泵站受水位波动影响大、建设周期长的痛点。整套结构以钢制浮箱作为承载基底，浮箱表面铺设防滑格栅板作为操作平台，周边设置1.2米高的安全防护栏杆，满足现场巡检、操作维护的安全规范要求。泵体采用立式安装结构固定在浮台基座上，进水端直接深入水下，出水端通过大曲率弯管衔接长距离输水管道，弯管处设置加强筋板支撑，避免输水过程中水流冲击引发管路振动。钢结构支架采用型材焊接成型，横跨在泵组上方，既作为管路的辅助承重结构，也可预留吊装挂点，方便后期泵体检修时的部件吊装作业。设计过程中充分考虑水位涨落的浮动余量，

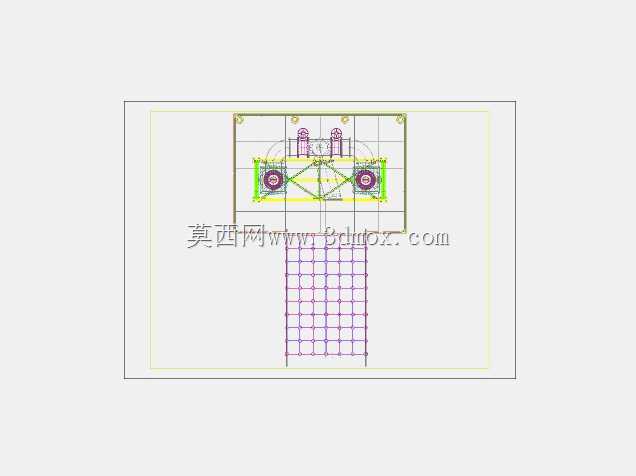

　　浮台与岸基的连接采用柔性铰接结构，避免水位变化时硬连接造成结构拉扯损坏，管路与岸基输水管线的衔接处预留伸缩补偿段，适配浮台随水位上下浮动的位移量。操作平台分为两个功能区域，泵组安装区域采用整块钢板铺设作为设备承重基础，巡检通道区域采用格栅板降低整体结构自重，同时避免平台面积水影响作业安全。整体安装边界需预留足够的水域漂浮空间，浮台周边设置防撞护舷，避免漂浮物撞击损坏泵体及管路结构。管路走向采用低阻力的大弧度弯头设计，减少输水过程中的水头损失，提升泵组运行效率，管路上预留阀门安装位与压力检测接口，方便现场运行时的参数监测与流量调节。钢结构部件表面均做防腐涂装处理，适配水上高湿度、易腐蚀的使用环境，延长整体结构的使用寿命。
