1350宽皮带物料卸料小车结构设计

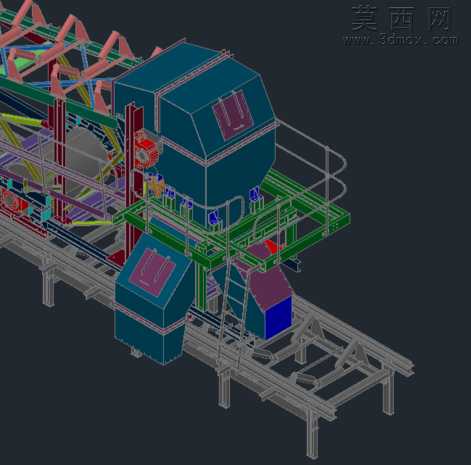

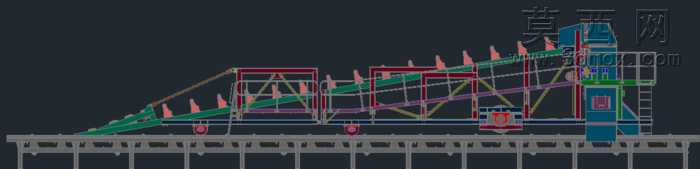

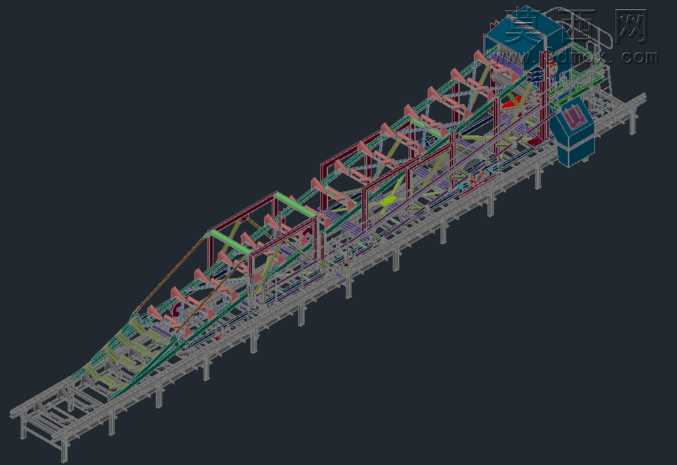

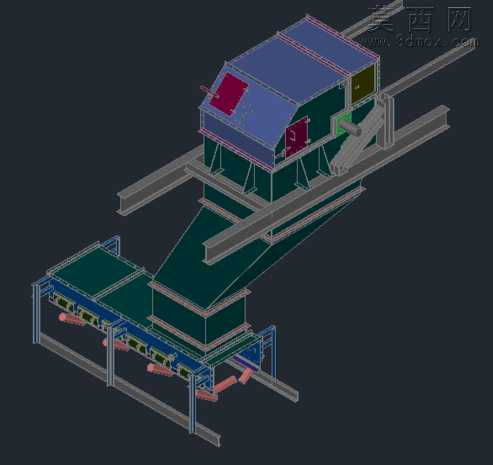

本作品为1350宽皮带配套的Tripper car即物料卸料小车三维设计，建模阶段依托三维机械设计软件完成全参数化搭建，严格遵循1350mm带宽皮带机的配套适配尺寸规范，对设备各组成模块进行1:1比例还原。建模过程中首先完成底部行走机架的结构搭建，采用型钢焊接框架的结构形式，精准绘制每一处型钢的截面轮廓、焊接连接位的细节，预留行走轮组的安装定位基准，确保机架可平稳搭载上部所有功能模块沿预设轨道移动。上部主体结构包含受料罩壳、卸料导料结构、安全防护平台三个核心部分，罩壳采用多曲面拼接的钣金结构建模，通过曲面拉伸、修剪、加厚命令完成壳体成型，还原实际生产中耐磨衬板的安装位、观察口的结构细节，确保物料输送过程中无撒漏、可随时观察内部料流状态；导料结构根据物料卸料轨迹完成角度设计，建模时模拟不同粒径物料的滑落路径，调整导料板的倾斜角度与安装位置，保证卸料过程顺畅无堵料。安全防护模块包含侧边爬梯、顶部护栏，爬梯的踏步间距、护栏的高度均符合工业安全规范，建模时细化了护栏的横杆、竖杆连接节点，爬梯与主体机架的固定连接位，还原实际设备的安全防护设计。渲染阶段针对不同部件赋予对应材质，机架结构件赋予碳钢焊接材质，表现金属哑光质感与焊接部位的细节；罩壳部分赋予工业蓝涂装材质，还原设备出厂的漆面效果；行走轮组赋予铸钢与橡胶复合材质，区分轮体金属部分与轮面接触层的质感差异；皮带部分赋予橡胶材质，表现皮带的韧性与表面纹理。整体设计围绕皮带输送线多点卸料的实际工况展开，充分考虑设备移动过程中的稳定性、卸料过程的密封性、日常维护的便捷性，各部件之间预留合理的装配间隙，可直接导出工程图用于生产制造，也可用于输送系统的整体布局仿真、卸料工况模拟验证。
