6000升常压立式搅拌混合罐体设计

　　这款常压立式混合罐体，主要面向精细化工、食品配料、水性涂料生产这类对作业压力无严苛要求的物料混配场景，区别于承压反应类设备，它的整体设计完全围绕无压工况下的高效混合作业展开，不需要额外做承压壁厚冗余计算，在满足结构强度的前提下控制罐体自重，降低生产制造与现场安装的成本。从实际落地的安装边界来看，罐体直筒段直径1900mm，含顶部搅拌驱动、支腿结构的总高度控制在2000mm，现场布置时只需要预留出顶部电机的检修空间、侧面人孔的操作开合空间，以及侧部出料口的管路接驳空间即可，不需要额外搭建过高的操作平台，常规车间的层高就能满足安装要求，适配中小产能生产线的布局需求。

　　罐体主体采用3毫米厚度的A240标准304/304L不锈钢板材卷制焊接，这类材质的选型完全匹配常规水性物料、中性化工配料、食品级原料的混配需求，耐常规弱酸弱碱腐蚀，同时内壁抛光处理后不容易挂料，批次生产结束后的清洗工作量更小，也能避免不同批次物料交叉污染的问题。顶部的驱动单元采用380V三相工业电机，额定输出功率5.5kW，输出转速设定为50RPM，这个转速参数是结合6立方容积的物料搅拌循环效率确定的，既不会因为转速过高造成物料飞溅、罐体运行振动过大，也不会因为转速过低导致罐内底部物料沉积、混合均匀度不达标，针对常规粘度在1000cp以下的浆状、粉状、液固混合物料，单次混合作业的循环周期可以控制在合理区间，匹配生产线的连续节拍。

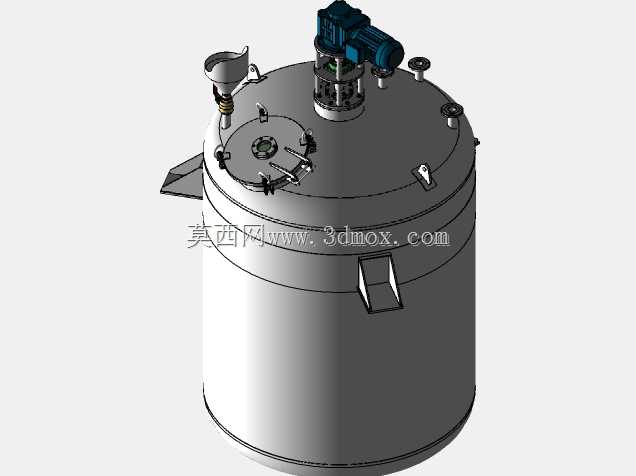

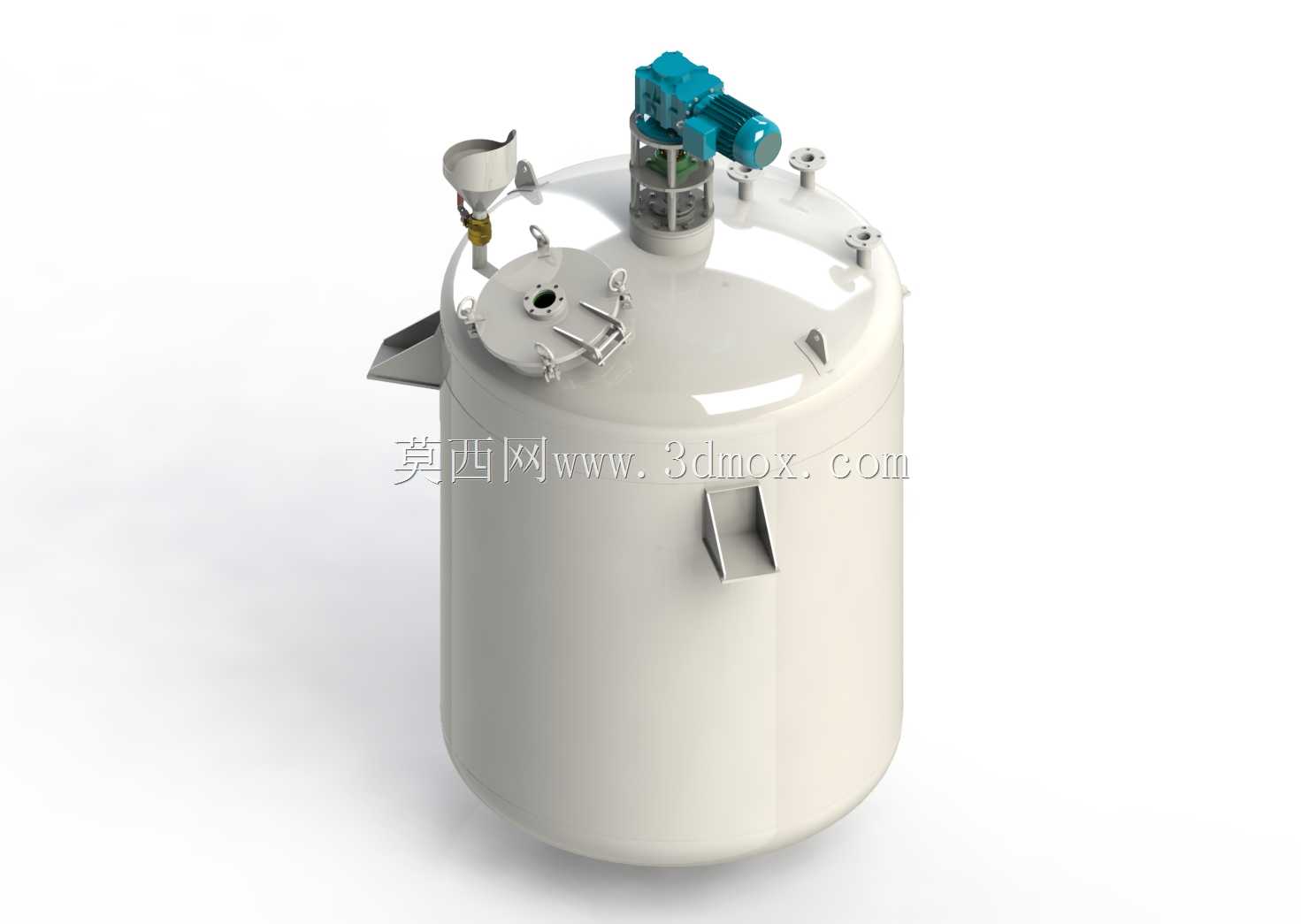

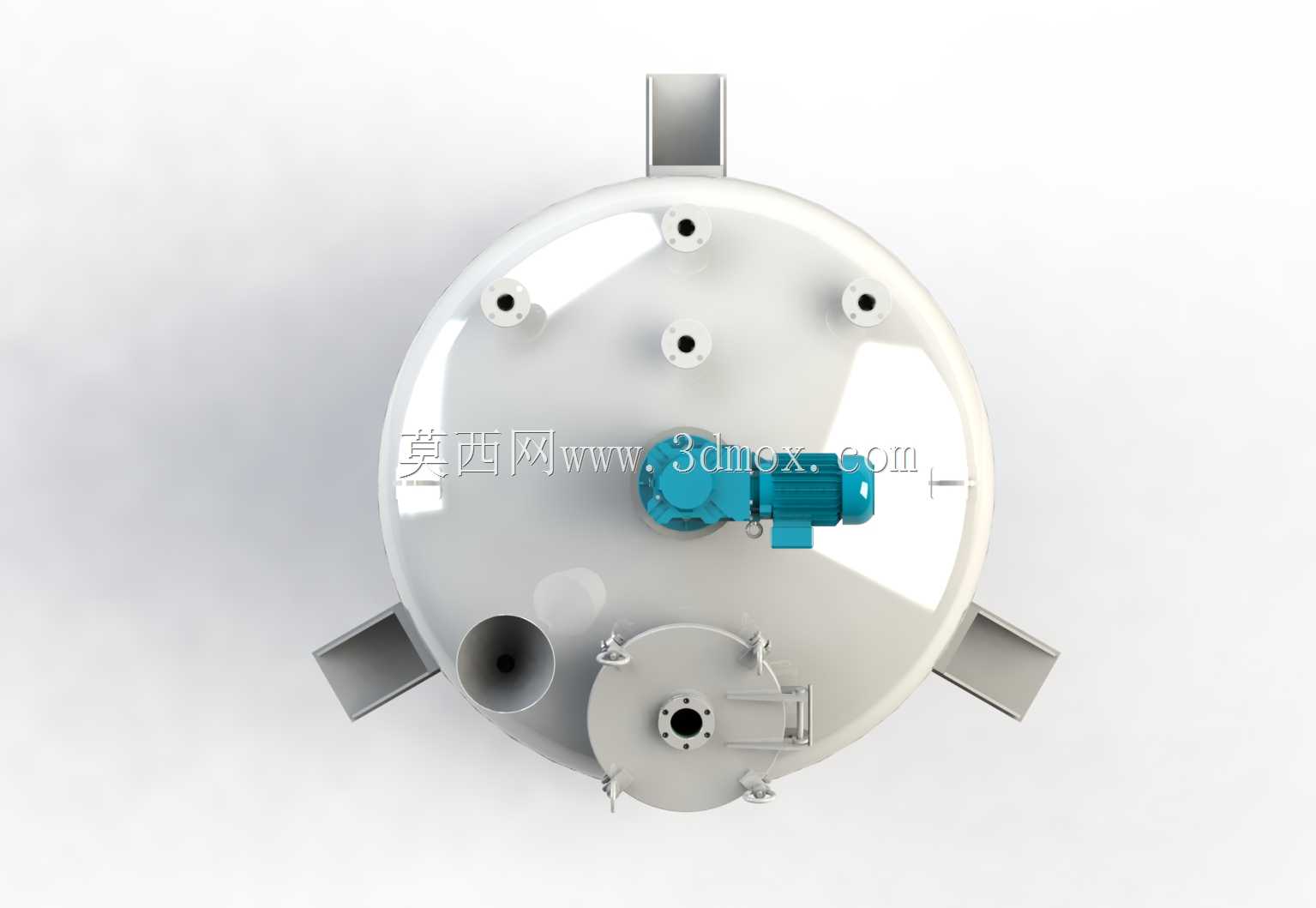

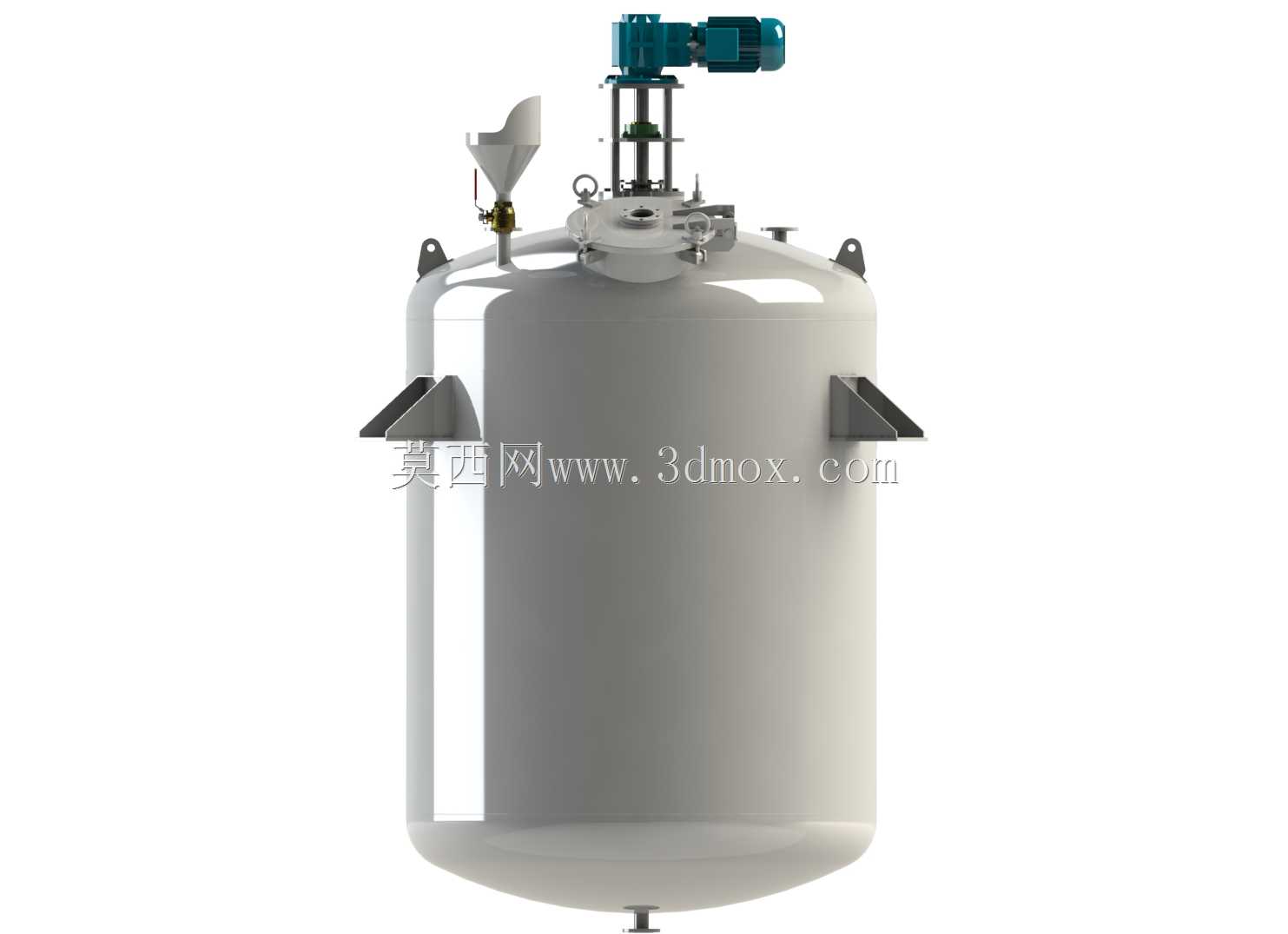

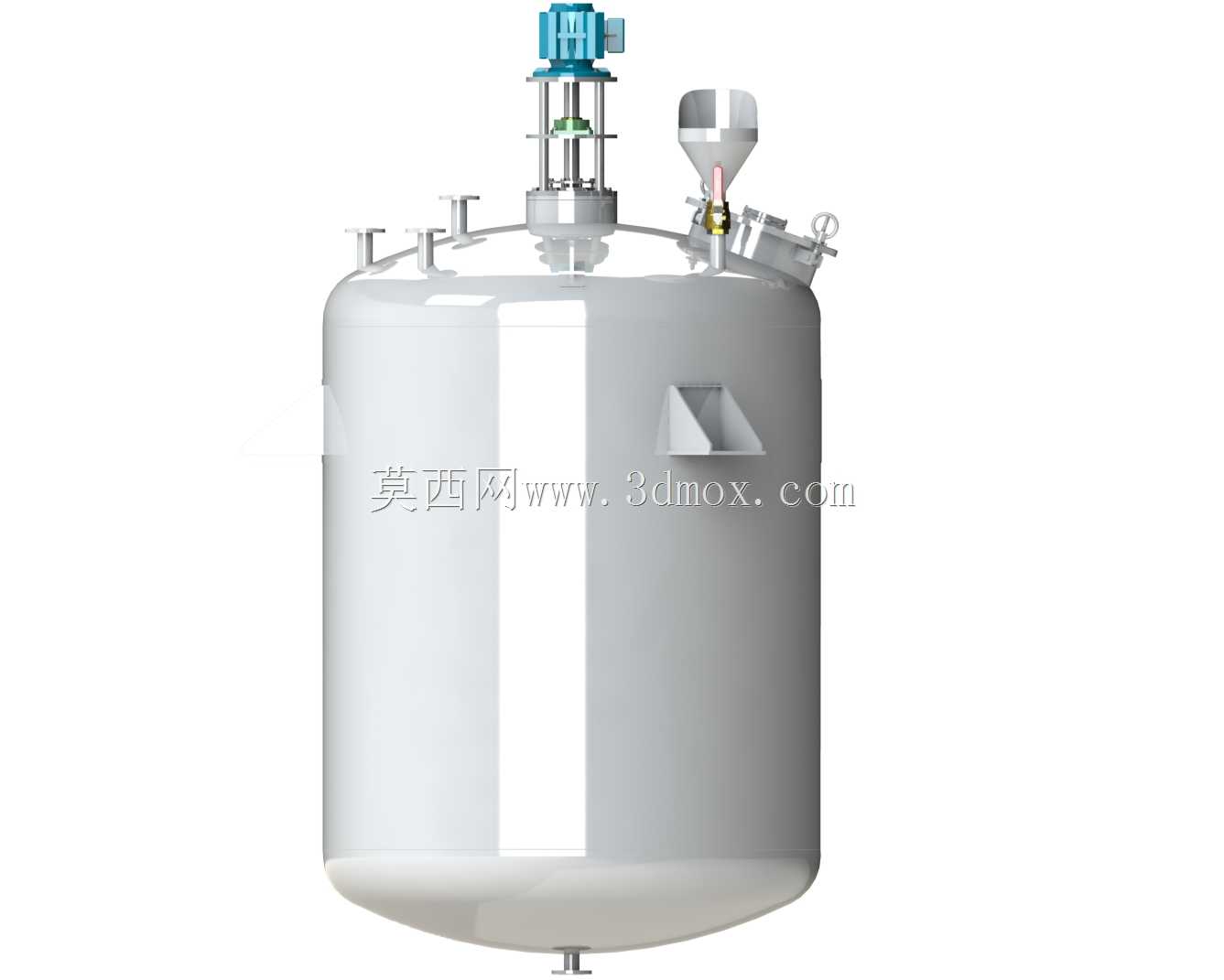

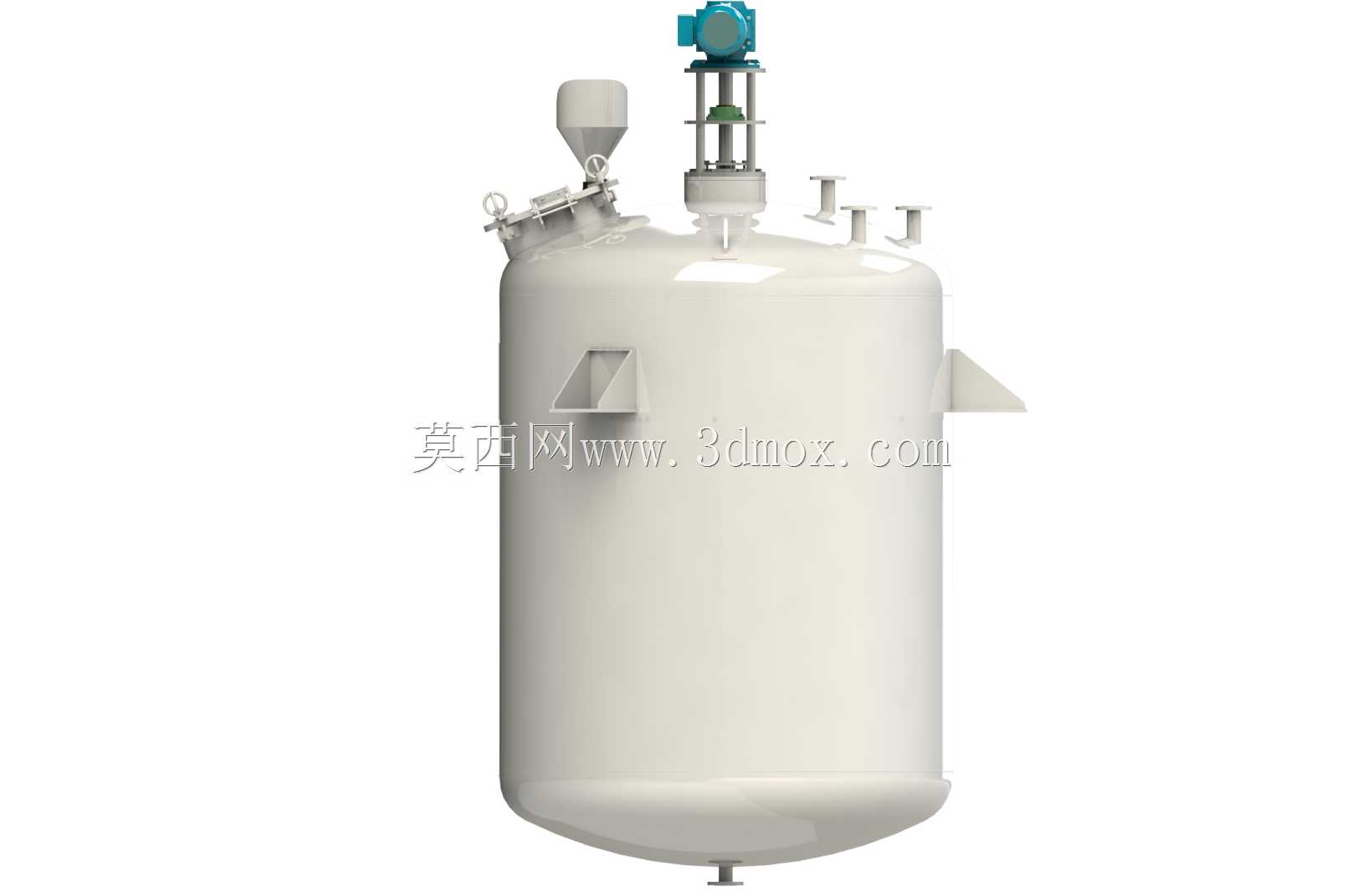

　　从结构设计的细节来看，罐顶设置了快开式人孔，方便操作人员进入罐内做定期检修、彻底清洁，人孔采用快开压扣结构，不需要额外借助大型工具就能完成开合操作；同时罐顶预留了多个工艺接管口，可以根据实际生产需求接驳进料管路、助剂添加管路、呼吸阀、温度检测元件等配件，不需要后期在罐体上额外开孔焊接，避免破坏罐体的整体防腐性能与结构完整性。罐体侧面设置了多个支耳结构，既可以用于罐体的吊装就位，也可以作为平台安装的固定支撑点，相比传统的支腿结构，支耳支撑的方式更适合架设在钢结构操作平台上，出料口可以直接对接下方的输送管路或者暂存设备，减少物料输送的扬程损耗。罐顶还设置了小型的加料斗，可以在混合作业过程中随时添加小剂量的固体助剂或者液体添加剂，不需要打开大人孔操作，减少罐内物料与外界环境的接触，避免杂质落入物料中。

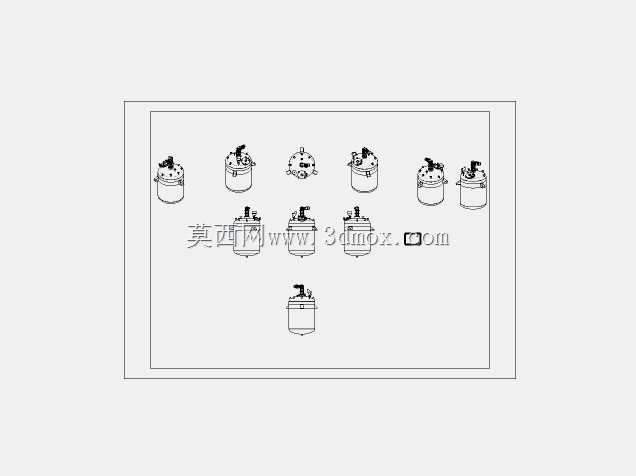

　　在建模设计的过程中，首先要确定罐体的长径比，6立方的常压罐体选择1900mm直径、2000mm直筒高度的参数，是综合考虑搅拌桨的作用半径确定的，常规桨式搅拌的作用半径可以覆盖到罐壁位置，不会出现罐壁附近物料流动死区；其次要校核罐体壁厚的刚度，因为是无压工况，3mm的不锈钢板配合顶部、底部的加强圈结构，完全可以满足满料状态下的结构强度要求，不会出现罐体鼓胀变形的问题；搅拌轴的长度需要结合罐体高度做同轴度校核，避免运行过程中出现轴摆动过大、机械密封磨损过快的问题，顶部的减速机安装座需要做加强筋设计，分散电机运行过程中的振动载荷，避免长期运行后安装座焊缝开裂。另外罐体底部采用标准椭圆封头结构，相比平底结构，椭圆封头的物料排放更彻底，不会在罐底残留积料，也能更好地分散满料状态下的底部载荷，不需要额外做过多的底部加强结构。

　　这类混合罐体在实际生产中，往往需要和上游的配料系统、下游的灌装或者输送系统联动，所以在建模时所有的外接法兰位置都采用标准化工法兰尺寸，方便现场管路的快速接驳，不需要现场二次配管修改法兰接口。顶部的电机接线口位置也预留了足够的接线空间，方便电气人员做线缆敷设与接线操作。考虑到日常维护的需求，人孔的开合方向、电机的检修空间都在建模时做了干涉检查，确保日常操作时不会和周边的护栏、管路出现碰撞干涉。整体结构没有冗余的复杂设计，所有部件都围绕常压混合作业的核心需求设置，既可以作为独立的混配单元使用，也可以集成到成套的生产线中，适配多行业的中小批量物料混配需求。
