120mm轴流风机双侧网眼活性炭过滤支架

　　这套过滤构件主要面向桌面级增材制造设备、小型电控柜以及密闭电子箱体的通风净化需求，用来在120mm标准轴流风扇外侧形成可更换滤材的安装空间。现场使用时，风扇持续把箱内空气向外排出，或把外部空气压入设备内部，气流必须先经过滤材，粉尘、异味和细小颗粒物因此被拦截在箱体之外或吸附在滤料内部。

　　结构上最关键的处理是两侧都保留网眼，而不是只在单侧做封闭盖板。这样布置有两个实际目的：其一，滤材可以根据工况选择活性炭、硅胶珠或普通过滤棉，网眼既承托松散颗粒，又不会明显遮挡风道；其二，气流方向不受限制，排风或进风安装都能使用。对于3D打印机这类设备，ABS、ASA等材料打印过程中会产生挥发性气味和超细颗粒，活性炭侧可侧重吸附异味；在潮湿车间或需要保护电子板卡的场合，硅胶珠能够承担局部干燥作用。若只是阻挡灰尘、纤维和碎屑，换成海绵或无纺布也能直接装入。

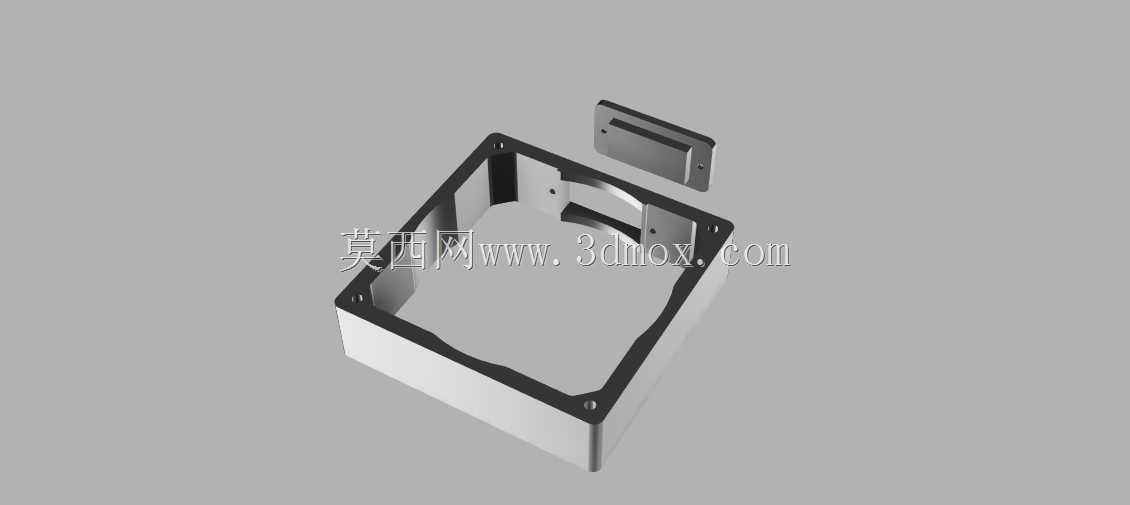

　　从安装边界看，主体围绕120mm风扇的标准方形轮廓展开，风扇四角的固定孔位需要与支架孔位对齐，螺钉穿过支架、风扇或机箱面板后形成压紧连接。设计时不能只关注外形长宽，还要预留滤材厚度和风扇叶尖与网面的安全间隙。若网眼过于贴近扇叶，装配公差、风扇振动或滤材膨胀都可能造成擦碰；若壳体过深，又会增加风阻并占用机箱内部空间。该结构把滤仓、风扇贴合面和外侧装饰/标识板整合在同一组件中，减少了额外钣金折弯件和独立压板的数量。

　　建模时应优先检查几个工程细节。第一，网眼筋条宽度与开孔比例需要平衡：筋条太细，打印件承托活性炭时容易断裂；开孔太小，风压损失增大，风扇噪声上升。第二，滤材装填口或侧向限位结构要保证颗粒不会从边角漏出，同时允许用户在滤材失效后快速更换。第三，与风扇接触的平面应保持平直，避免翘曲导致密封不严，使未经过滤的空气从缝隙旁通。第四，四角安装孔周围要留出螺钉头或螺母沉位，尤其在采用FDM打印时，孔位周边需要足够壁厚来承受反复拆装。

　　这类零件在小批量、个性化设备上很适合直接打印使用。它不需要开模，结构修改周期短，工程师可以按照机箱内可用深度调整滤仓厚度，也可以根据风扇实际风量改变开孔密度。若用于激光雕刻机、小型焊接排烟装置或路由器机柜，可把活性炭换成过滤棉，把关注点从气味吸附转为颗粒物捕集；若用于储物箱、相机干燥柜的循环通风，则可装填硅胶珠，并通过颜色变化判断吸湿状态。

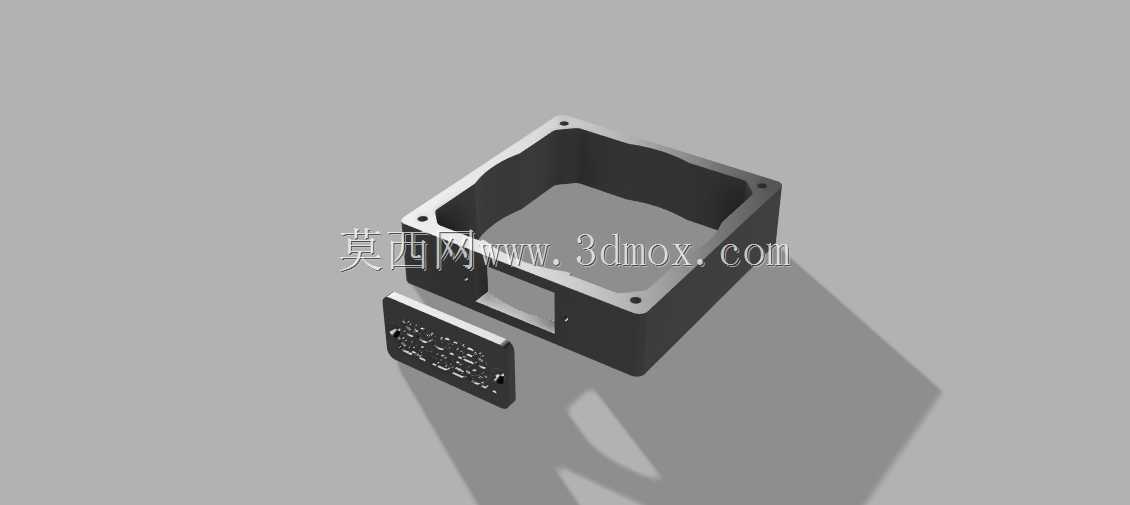

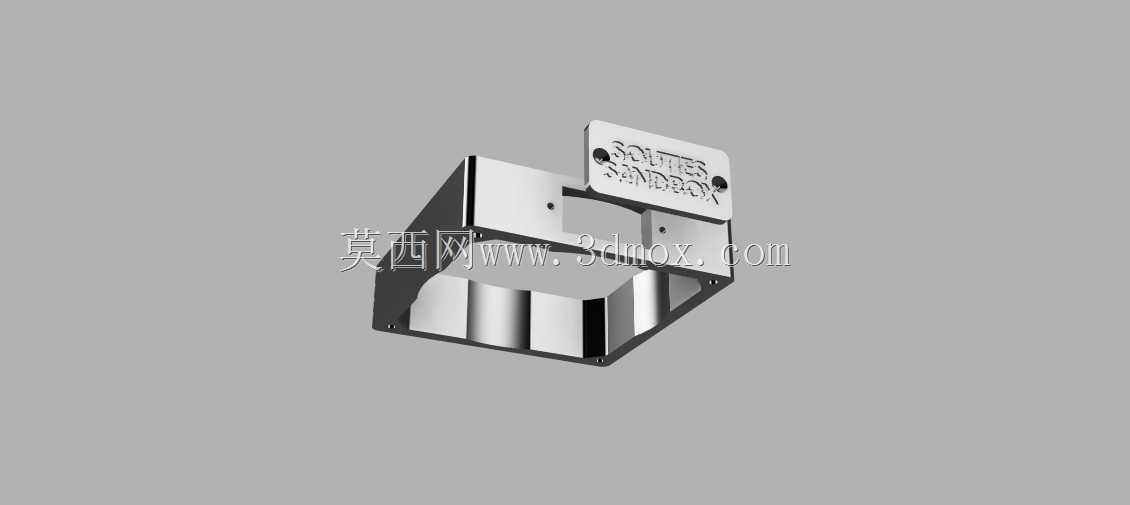

　　外形方面，组件采用方形主体配合倾斜过渡风道，外侧板上预留标识区域，既能够作为安装压板，也能增强整体辨识度。实际装配中，外侧板不应完全封死气流通道，所有有效通风面积应集中在网眼区域；边框则承担定位和压紧功能。风道内壁尽量避免突然收窄和突兀台阶，让气流从风扇截面过渡到滤材截面时更加平顺，这样可以降低局部湍流噪声。

　　在设备选型和结构校核时，还要考虑滤材堵塞后的维护周期。灰尘负载增加会使风量下降，若设备依赖风扇给步进电机、驱动板或热端散热，过滤阻力不能无限制增大。因此，网眼支架的价值不只是“装一块滤网”，而是在标准风扇尺寸、滤材容纳量、拆装便利性和通风效率之间给出可制造的结构方案。通过三维建模提前确认孔位、壁厚、滤仓空间和干涉关系，可在加工前把装配问题暴露出来，也便于后续针对不同机箱衍生出加厚、薄型或带磁吸盖板的版本。
